1.8  ПУЛЬТИ ДИСТАНЦІЙНОГО

КЕРУВАННЯ І ПРОГРАМОВАНІ

ХРОНОТЕРМОСТАТИ

(ОПЦІОНАЛЬНО).

Котел призначений для застосування термос-

татів середовища або пультів дистанційного

керування, які доступні в якості додаткового

комплекту (Мал. 1-4; 1-5).

Всі пристрої з'єднані тільки з 2 проводами.

Уважно прочитайте інструкції з установлен-

ня та експлуатації, що містяться в комплекті

з аксесуаром.

• Цифровий хронотермостат On / Off. Хро-

нотермостат дозволяє:

  - встановити два значення кімнатної тем-

ператури : одне - на день (комфортна

температура) і одне - на ніч (знижена

температура);

  - встановити тижневий графік з чотирма

вмиканнями та вимиканнями в день;

  -  вибрати бажаний варіант роботи із різних

можливих варіантів:

•  ручний режим (з регулюванням температу-

ри).

• автоматичний режим (з встановленою

програмою).

• вимушений автоматичний режимі (тим-

часова зміна температури в автоматичній

програмі).

  Для живлення хронотермостат у знадо-

бляться 2 лужні батарейки 1,5В типу LR 6;

• Цифровий пристрій дистанційного ке-

рування Mini Comando Remoto Digitale з

функцією кліматичного хронотермостата

і CAR

V2

. Пульти дистанційного керування

Mini CRD і CAR

V2

 дозволяють користуваче-

ві, на додаток до функцій, зазначених у по-

передньому пункті, тримати під контролем

і головне - мати під рукою всю необхідну

інформацію про роботу пристрою та сис-

теми опалення, з можливістю при бажанні

внесення змін у задані раніше параметри

без необхідності відвідання приміщення,

в якому встановлений пристрій. Пульти

дистанційного керування Mini CRD і CAR

V2

 оснащені самодіагностикою для відо-

браження на дисплеї можливих аномалій

у роботі котла. Кліматичний регулятор,

що вбудований в пульти дистанційного

керування, дозволяє пристосувати робочу

температуру системи до реальних потреб

опалювання приміщення, таким чином

встановлюючи точну бажану температуру

приміщення зі значною економією ресурсів.

Mini CRD і CAR

V2

 живляться безпосередньо

від котла через ті ж самі 2 проводи, що

служать для передачі даних між котлом та

пристроєм.

1.9  СИСТЕМИ ДИМОВИДАЛЕННЯ.

Виробник рекоменд ує викорис товувати

димохід, що він його пропонує, окремо від

котлів, різноманітні пропозиції для уста-

новки терміналів забору повітря та відве-

дення димових газів, без яких робота котла

неможлива.

Увага: котел повинен бути встановлений

тільки в поєднанні з системою забору по-

вітря і відведення димових газів Immergas

з оригінального полімерного матеріалу,

за виключенням конфігурації С6, як це

передбачено чинними нормами. Цей димар

можна розпізнати за спеціальними розпіз-

навальним знаком та надписом: "Не для

конденсаційних котлів".

Трубопроводи для відведення димових газів

не повинні перебувати у контакті з легко-

займистими матеріалами або поблизу від

них, крім того, вони не повинні перетинати

будівельні конструкції або стіни з легкоза-

ймистих матеріалів.
• Коефіцієнт опору та еквівалентних дов-

жин. Кожен компонент системи димових

труб має

Коефіцієнт опору

, визначений

шляхом експериментальних випробувань

та наведений у таблиці нижче. Коефіцієнт

опору окремих компонентів не залежить

від типу котла, на якому він встановлений,

і є безрозмірною величиною. Натомість він

залежить від температури середовища, яке

проходить всередині труби, і змінюється в

залежності від забору повітря або відведен-

ня димових газів. Кожен окремий компо-

нент має опір, який залежить від довжини

труби (у метрах) того ж самого діаметру;

так звана

еквівалентна довжина

 розрахо-

вана на основі співвідношення між відпо-

відними коефіцієнтами опору.

Усі котли

мають максимальний коефіцієнт опору,

визначений експериментально і рівний 100.

Максимальний коефіцієнт опору відповідає

допустимому опору, який спостерігається

при максимально допустимій довжині

труби з усіма типами комплекту сполучень

і роз'ємів. Набір цієї інформації дозволяє

виконувати розрахунки для перевірки

можливості реалізації найрізноманітніших

конфігурацій димоходів.

Примітка:

 для визначення розміру димоходу

з використанням комерційних компонентів,

зверніться до таблиці параметрів згоряння

(Пар. 3.16).

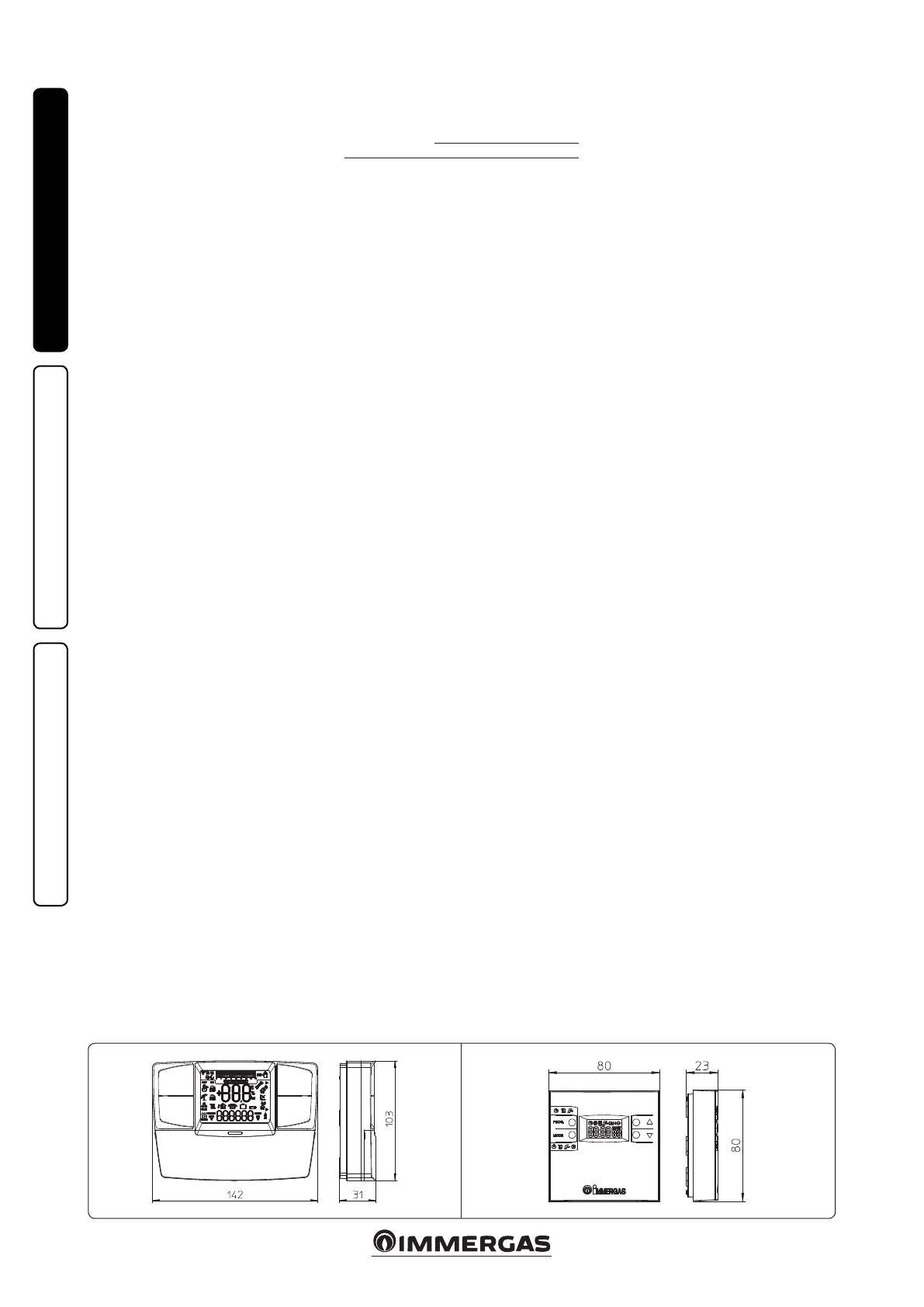

1-5

1-4

Електричне підключення пульту дистан-

ційного керування Mini Comando Remoto

Digitale, CAR

V2

 або хронотермостату On/Off

(Опціонально)

.

Наступні операції повинні

проводитися після вимкнення живлення.

Будь-які хронотермостати середовища або

пульти дистанційного керування повинні

бути підключені до клем 40 і 41 при видаленій

перемичці X40 (Мал. 3-2). Переконайтеся в

тому, що контакт термостату Ввімкн/Вимкн

(On/Off ) «чистого» типу, тобто не залежать

від напруги в мережі, інакше може пошко-

дитися електронна плата регулювання. До

котельної установки можна під’єднати лише

один пристрій одночасно.

Важливо:

 у разі використання Mini CRD

або CAR

V2

 слід обов'язково забезпечити

наявність двох окремих ліній згідно чинних

норм щодо електричних схем та установок.

Усі трубопроводи котла ні в якому разі не

повинні використовуватися як заземлення

електричної або телефонної лінії. Отже перед

ввімкненням електричного живлення котла

слід переконатися в дотриманні цієї умови.
