тряного клапану виведення повітря (Мал.

1-27). Перевірити, щоб тиск системи та

посудини наповнення системи був у вста-

новлених рамках; тиск перед заповненням

в системі опалення повинен відповідати 1,0

бар, а в системі бути в рамках від 1 до 1,2

бар.

-  Блокування через відсутність запалювання

(Парагр. 2.4).

-  Виходить мало води: якщо в наслідок появи

вапняного накипу (солей кальцію та маг-

нію) відбудеться зниження ефективності

роботи у фазі подачі гарячої сантехнічної

води, рекомендується провести звернути-

ся до кваліфікованого фахівця АСЦ, щоб

виконати хімічну чистку від накипу. Така

хімічна чистка повинна виконуватися на

стороні сантехнічної води біотермічного

теплообмінника, із дотриманням усіх вимог

технічних стандартів. З метою збереження

цілісності та ефективності теплообмінника,

необхідно використовувати некорозійний

засіб видалення накипу. Чистка виконуєть-

ся без застосування механічних інструмен-

тів, які можуть пошкодити теплообмінник.

3.4  ПЕРЕОСНАЩЕННЯ КОТЛА В РАЗІ

ЗМІНИ ГАЗУ.

Там, де необхідно адаптувати пристрій до

іншого типу газу, що відрізняється від вка-

заних на етикетці, слід придбати комплект з

усім необхідним для швидкої трансформації.

Операції з модифікації для пристосування

до іншого типу газу повинні виконуватися

уповноваженим кваліфікованим персона-

лом АСЦ.

Щоб перейти з одного типу газу на інший,

потрібно:

-  вимкнути живлення приладу;
- замінити форсунки пальника; акуратно

вставити між колектором газу і сопла

спеціальної ущільнювальної шайби, які

поставляються в комплекті;

-  знову підключити прилад до напруги жив-

лення;

- вибрати за допомогою клавіатури котла

параметр «тип газу» (P01) і потім обрати

(

nG

) у разі живлення метаном, або (

LG

)

у разі живлення зрідженим газом (ЗНГ), а

потім зберегти його;

-  відрегулювати номінальну теплову потуж-

ність котла;

-  відрегулювати мінімальну теплову потуж-

ність котла у фазі виробництва гарячої

сантехнічної води;

-  відрегулювати мінімальну теплову потуж-

ність котла у фазі обігріву (Парагр. 3.7);

-  відрегулювати (за необхідності) максималь-

ну потужність опалення (Парагр. 3.7);

-  накласти пломби на пристрої регулювання

потоку газу (якщо регулювання були зміне-

ні);

- Після закінчення трансформації прикрі-

пити наклейку в комплект для переоблад-

нання поруч таблиці даних. В цій таблиці

потрібно закреслити маркером дані для

старого типу газу.

Ці зміни повинні відповідати типу вико-

ристовуваного газу; дотримуйтесь інструкцій

в таблиці (пар. 3.16).

3.5  ПЕРЕВІРКИ, ЯКІ ПОВИННІ БУТИ

ВИКОНАНІ ПІСЛЯ ЗМІНИ ТИПУ

ГАЗУ.

Перевіривши, що трансформація була зро-

блена з діаметром сопла, необхідним для типу

використовуваного газу і калібрування було

зроблено на заданий тиск, переконайтеся, що:

-  немає регургітації полум'я в камері згорян-

ня;

- полум'я пальника не є надмірно високим

або низьким, і що воно є стабільним (не

відокремлюється від пальника);

- точки заміру тиску, використані для калі-

брування повинні бути добре закриті, і не

повинно бути витоків газу в контурі.

Примітка:

 всі операції з модифікації для

пристосування до іншого типу газу повинні

виконуватися уповноваженим кваліфікова-

ним персоналом АСЦ. Калібрування паль-

ника повинно проводитися з диференційним

манометром форми "  U", або цифровим,

з'єднаним з приймачем тиску, розташованим

на верху герметичної камери (частина 9 Мал.

1-27) і силового тиску газу на виході клапана

(частина 4 Мал. 3-3), в залежності від величи-

ни тиску, як показано в таблиці (пар. 3.16) для

того типу газу, для якого призначений котел.

3.6  МОЖЛИВІ КОРИГУВАННЯ.

•  Регулювання номінальної теплової потуж-

ності котла.

- Активувати функцію «сажотрус». (

Див.

Пар. 3.9

) у ГВП, переконавшись у тому, що

досягнута максимальна потужність котла

(дисплей повинен показувати «99»).

- Відрегулюйте латунну гайку (3 Мал. 3-3)

номінальна потужність котла, в відповідно

значенням максимального тиску, наведених

в таблиці (пар. 3.16) в залежності від типу

газу.

-  При повертанні за годинниковою стрілкою

теплова потужність збільшується, а при

повертанні проти годинникової стрілки

зменшується.

• Регулювання мінімальної теплової потуж-

ності котла у фазі виробництва гарячої

санітарної води. 3-3).

ПРИМІТКА:

 виконати лише після того, як

здійснено тарування номінального тиску.

  Регулювання мінімальної теплової потуж-

ності одержуємо за допомогою пластмасо-

вого хрестоподібного гвинта (2), встанов-

леного на газовому клапані, втримуючи

латунну гайку (3);

-  натисніть кнопку 4 (

Мал. 2-1

) до досягнення

мінімальної потужності котла (дисплей має

показувати «00»). Тиск, при якому прохо-

дить регулювання мінімальної теплової

потужності у фазі нагрівання, не повинен

бути нижчим, ніж той що вказаний у табли-

цях (

Пар. 3.16

) в залежності від типу газу.

ПРИМІТКА:

 для того, щоб внести корективи

в газовий клапан, зніміть пластиковий ковпа-

чок (6), по закінченню повернути її на місце.
• Регулювання мінімальної теплової потуж-

ності котла в фазі нагрівання.

ПРИМІТКА:

 виконати лише після того, як

здійснено тарування мінімального тиску

системи ГВП.

  Регулювання мінімальної теплової потуж-

ності на  фазі нагрівання проходить шляхом

зміни параметру (P5), збільшуючи значення

тиск збільшується, зменшуючи - падає.

- тиск, при якому проходить регулювання

мінімальної теплової потужності в фазі

нагрівання, не повинен бути нижчим, ніж

той, що вказано в таблицях (Пар. 3.16).

3-3

4

3

2

1

6

5

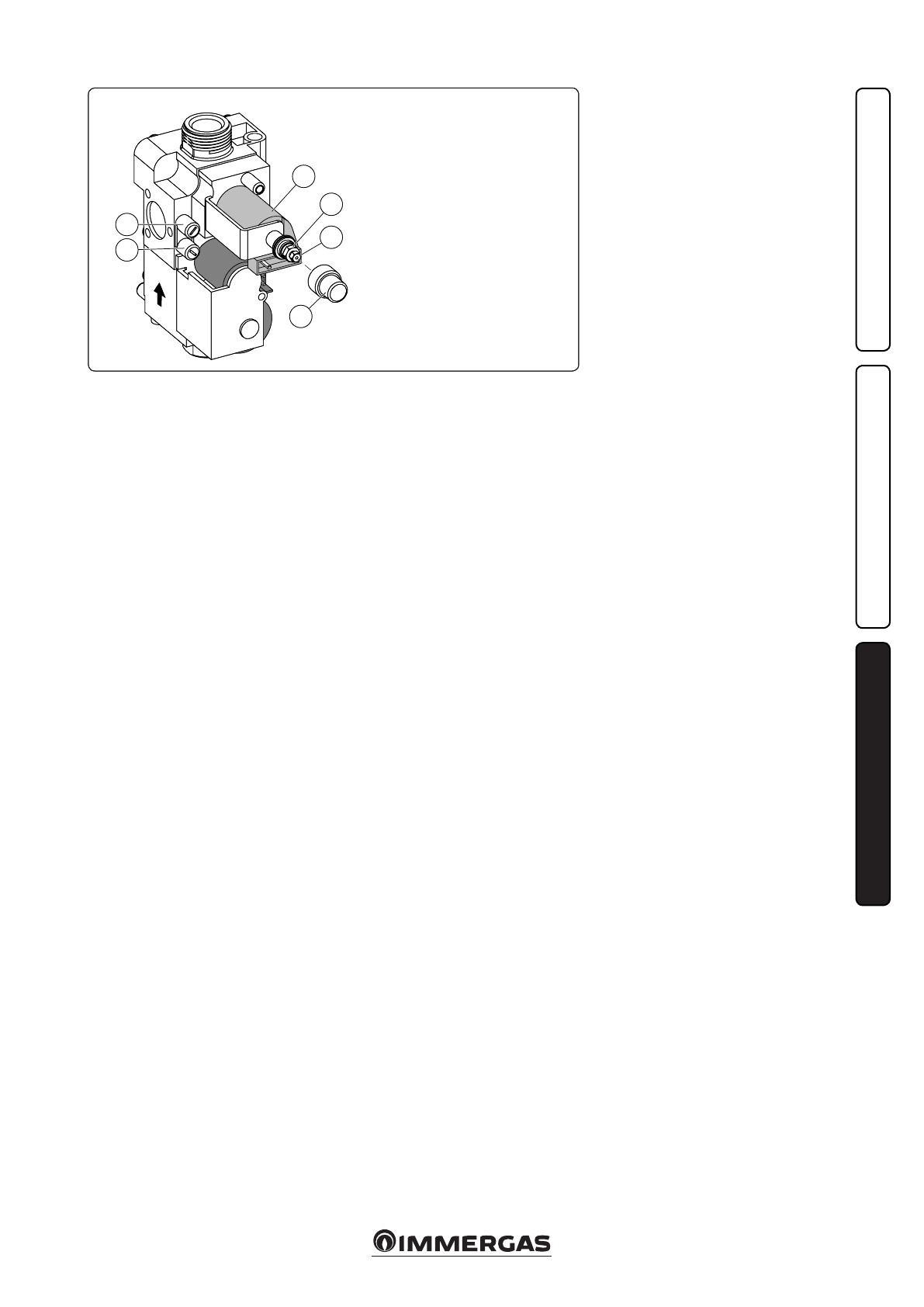

Умовні позначення:

  1 -  Котушка

  2  -  Регулювальний гвинт

мінімальної потужності

  3  -  Гайка регулювання

максимальної потужності

  4  -  Вихідне гніздо тиску

газовий клапан

  5  -  Газовий клапан тиску на

вході

  6  -  Захисний ковпачок

Газовий клапан GAS VK 8105 M
