13

C

32

C

32

C

32

C

32

1-16

1-18

1-17

1-15

1

2

3

6

4

7

5

1

2

3

6

8

4

7

5

МО

НТ

АЖНИК

КО

РИ

С

ТУВ

АЧ

ТЕХНІК

Комплект патрубку містить:

1 шт.  -  Прокладка (1)

1 шт.  -  Концентричний гніздовий

      фланець (2)

Вертикальний комплект містить:

1 шт.  -  Концентрична труба забору/

      відведення Ø 60/100 (3)

1 шт.  -  Розетка (4)

1 шт.  -  Алюмінієва плитка (5)

1 шт.  -  Нерухома оболонка (6)

1 шт.  -  Знімна оболонка (7)

Комплект містить:

1 шт.  -  Прокладка (1)

1 шт.  -  Концентричний

      гніздовий фланець (2)

 1 шт.  -  Адаптер Ø 80/125 (3)

1 шт.  -  Концентрична труба

       забору/відведення

      Ø 80/125 (4)

1 шт.  -  Кільцева прокладка (5)

1 шт.  -  Алюмінієва плитка (6)

1 шт.  -  Півоболонка вбудована (7)

1 шт.  -  Знімна оболонка (8)

1.13 ВСТАНОВЛЕННЯ

ВЕРТИКАЛЬНОГО

КОНЦЕНТРИЧНОГО КОМПЛЕКТУ.

Конфігурація типу С з герметичною каме-

рою і примусовою тягою.

Комплект вертикальних концентричних труб

забору повітря та відведення диму Цей тер-

мінал забезпечує забір повітря та відведення

димових газів безпосередньо за межі житла у

вертикальному напрямку.

Примітка:

 вертикальний комплект з алюмі-

нієвої плитки може бути встановлений на

терасах і дахах з максимальним градієнтом

45% (прибл. 25°), також необхідно завжди

зберігати відстань між кінцевою кришкою і

напівоболонкою (374 мм).

Вертикальний комплект з алюмінієвої

плитки Ø 60/100.

Для використання даного комплект у не-

обхідно застосувати комплект фланцевого

патрубка 60/100 (продається окремо).

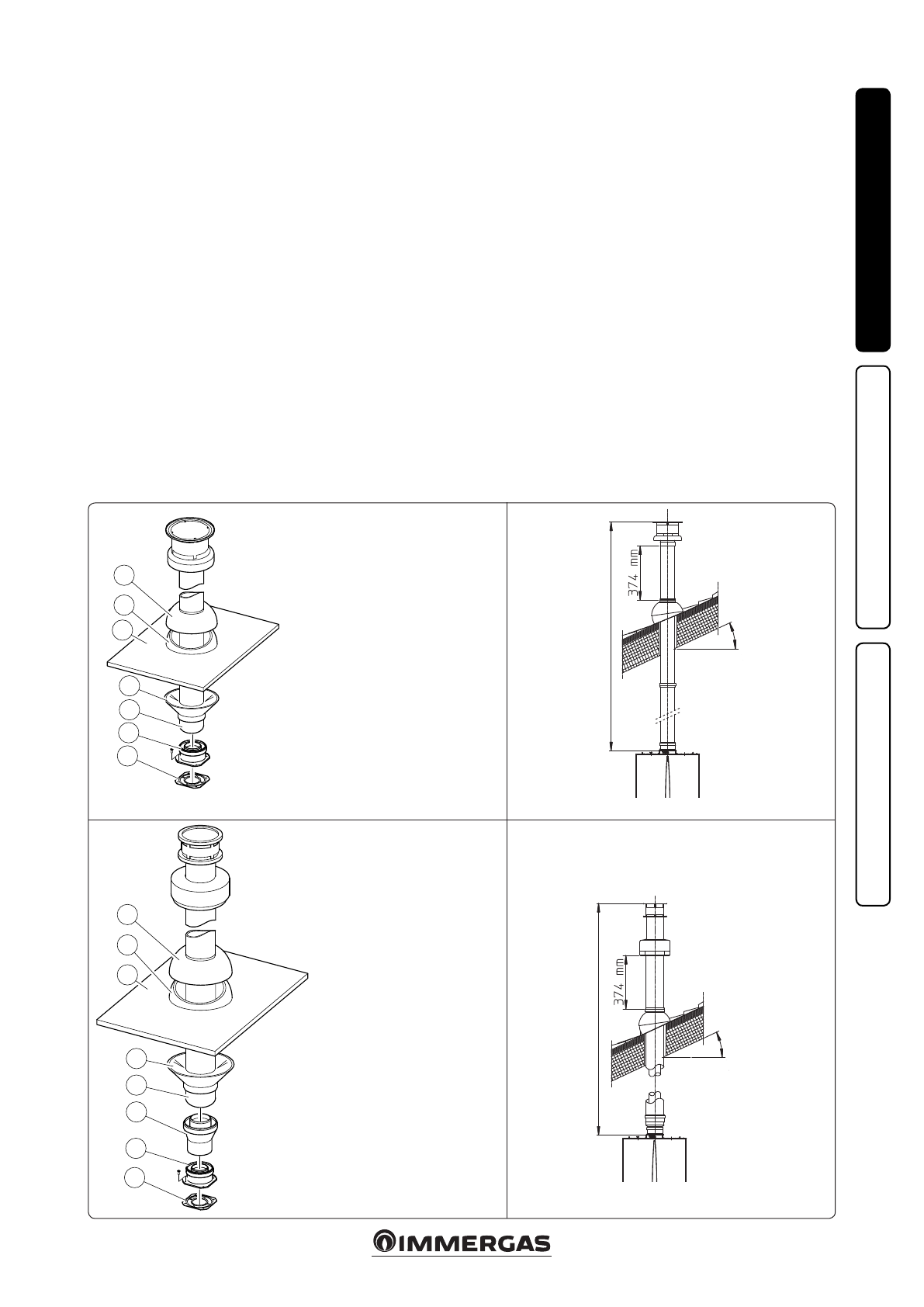

Монтаж комплекту (Мал. 1-15):встановіть

концентричний фланець (2) на центральний

отвір котла, пос тавивши прокла дку (1),

і затягніть гвинти, прису тні в комплекті.

Підключіть адаптер (3): гладкий кінець - в

кінець концентричного фланця (2). Укладка

фіктивної плитки з алюмінію. Замініть плитку

алюмінієвим листом (5) і так його сформу-

вати, щоб забезпечити відтік дощової води.

Зафіксувати на алюмінієвій плитці нерухому

напівоболонку (7) і вставити трубу впуску/

випуску (6). Вставте концентричний вивід Ø

80/125 гладкий кінець (6) в кінець адаптера (3)

(з ущільнювальним кільцем) до упору, пере-

конавшись, що ви вже увійшли в розетку (4),

Таким чином ви отримаєте ущільнення і при-

єднання елементів, які входять в комплект.

•

Подовжувачі для вертикальних комплектів

Ø 60/100 (Мал. 1-16). Комплект цієї конфігу-

рації може бути подовжений до

максималь-

ної довжини 4,7 м

по прямій вертикальній

лінії, враховуючи термінал. Ця конфігурація

відповідає коефіцієнту опору, що дорівнює

100. В такому випадку слід замовити відпо-

відні сполучні подовжувачі.

Вертикальний комплект з з алюмінієвою

плиткою Ø 80/125.

Монтаж комплекту (Мал. 1-17): для монта-

жу комплекту Ø 80/125 слід скористатися

фланцевим комплектом-адаптером, щоб

встановити систему відведення димових газів

Ø 80/125. Встановіть фланцевий адаптер (2)

на центральний отвір котла, поставивши

прокладку (1) круглими виступами донизу,

у бік фланцю котла, і затягніть гвинтами,

що надаються в комплекті.  Встановлення

фіктивної алюмінієвої плитки: замінити

черепицю алюмінієвим листом (4), придайте

йому таку форму, щоб забезпечити стікання

дощової води. Зафіксуйте на алюмінієвій

плитці нерухому оболонку (5) і вставте трубу

забору повітря/відведення диму (7). Вставити

концентричний термінал Ø 80/125 штировим

кінцем (6) (гладкий) в гніздовий кінець адап-

тера (1) (з ущільнювальним кільцем) до упору,

попередньо переконавшись, переконавшись,

що відповідна кільцев а пр ок ла дка вже

вставлена (3). Таким чином забезпечується

ущільнення і з”єднання елементів комплекту.
•  Подовжувачі для вертикальних комплектів

Ø 80/125 (Мал. 1-18). Комплект цієї кон-

фігурації може бути подовжений до

макс.

розміру у 12,2 м

, включаючи термінал.

Враховуючи додаткові складові частини,

необхідно відняти відповідну довжину від

максимально дозволеної довжини. У такому

випадку слід замовити відповідні сполучні

подовжувачі.

МА

КСИМА

ЛЬ

НА Д

ОВ

ЖИНА 4700 мм

МА

КСИМА

ЛЬ

НА Д

ОВ

ЖИНА 12200 мм

ма

ксим. 45%

ма

ксим. 45%
