Комплект містить:

1 шт.  -  Прокладка (1)

1 шт.  -  Концентричне коліно Ø 60/100 (2)

1 шт.  -  Концентричний термінал забору повітря та

      відведення диму Ø 60/100 (3)

1 шт.  -  Внутрішня кільцева прокладка (4)

1 шт.  -  Зовнішня кільцева прокладка (5)

Комплект містить:

1 шт.  -  Прокладка (1)

1 шт.  -  Концентричне коліно Ø 60/100 (2)

 1 шт.  -  Адаптер Ø 80/125 (3)

1 шт.  -  Концентричний термінал забору повітря

      та відведення диму Ø 80/125 (4)

 1 шт.  -  Внутрішня кільцева прокладка (5)

 1 шт.  -  Зовнішня кільцева прокладка (6)

1.12 ВСТАНОВЛЕННЯ

ГОРИЗОНТАЛЬНОГО

КОНЦЕНТРИЧНОГО КОМПЛЕКТУ.

Конфігурація типу С з герметичною каме-

рою і примусовою тягою.

Розташування терміналу (відповідно до

отворів, дверей, сусідніх будівель, проходів

і т.п.) повинно завжди відповідати нормам

чинного законодавства.
Цей термінал дозволяє здійснювати забір

повітря та відведення димових газів безпо-

середньо за межі житла. Горизонтальний

комплект може бути встановлений з відводом

назад, вправо або вліво. Для встановлення

з відводом вперед необхідно скористатися

патру бком та концентричним стиковим

коліном, при цьому забезпечити необхідний

простір для проведення всіх видів контролю,

передбачених законодавством, перед введен-

ням в роботу.
• Термінал забору повітря та відведення

диму, як Ø 60/100 так і Ø 80/125, при пра-

вильній установці, перебуває за межами

будівлі приємним способом. Перевірте, щоб

зовнішня силіконова кільцева прокладка

була встановлена щільно, як належить, на

зовнішній стіні.

Горизонтальні комплект забору-відведення

Ø60/100.

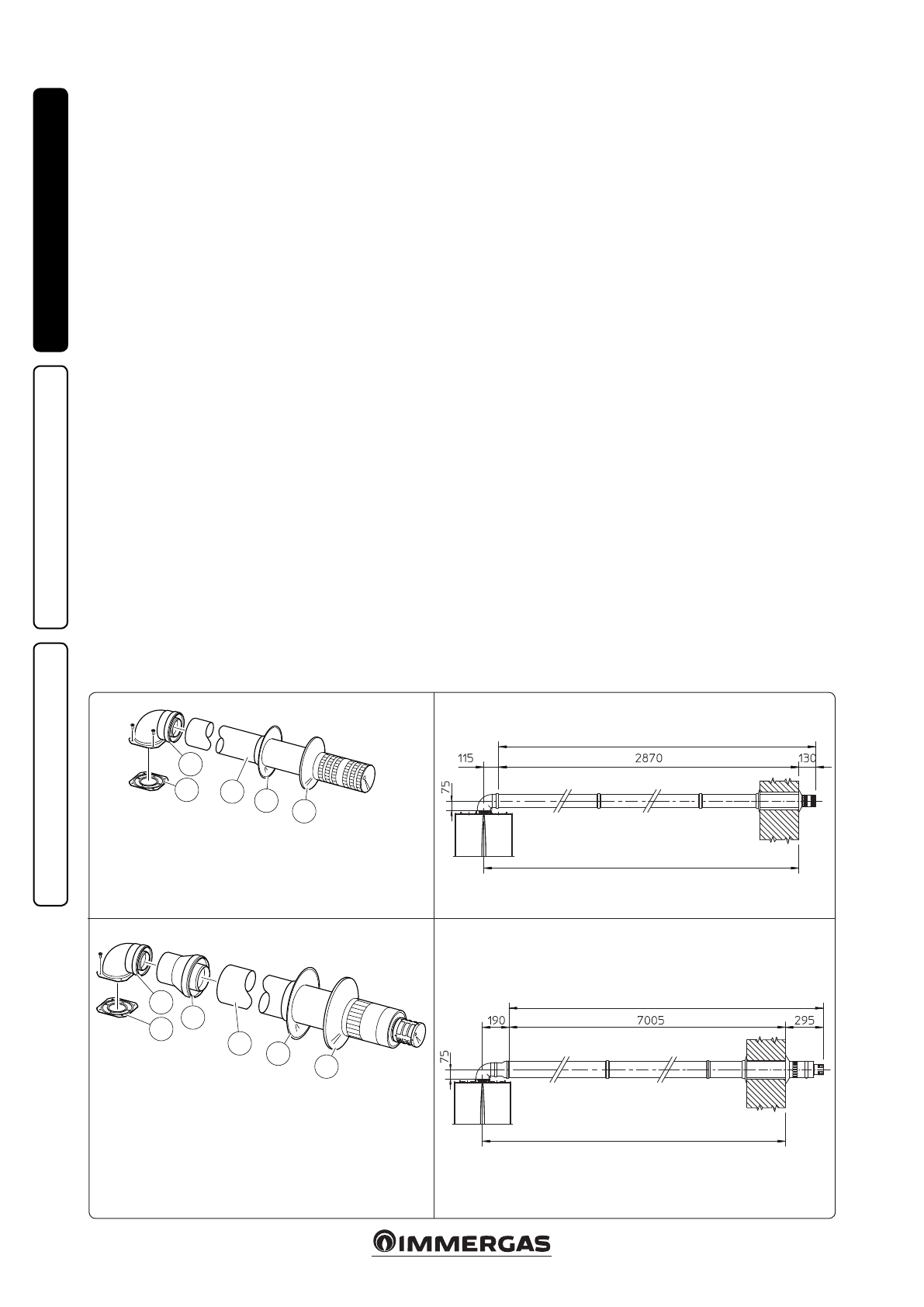

Монтаж комплекту (Мал. 1-11):

встановити вигин з фланцем (2) на централь-

ний отвір котла, поставивши прокладку (1), і

затягнути гвинти, присутні в комплекті. Вста-

вити кінець концентричної труби Ø 60/100

(3) штировим кінцем (гладким) в гніздовий

кінець (з манжетними ущільнювачами) колі-

на (2) до упору; переконатися, що відповідна

кільцева прокладка вже вставлена належ-

ним чином всередині і зовні, таким чином,

забезпечується герметичність і з'єднання

складових елементів комплекту.
• Подовжувачі для горизонтальних комп-

лектів Ø 60/100 (Мал. 1-12). Комплект цієї

конфігурації може бу ти подовжений до

макс. розміру. у 3 м

по горизонталі, врахо-

вуючи ґратчастий термінал та виключаючи

концентричне коліно на виході з котла. Ця

загальна довжина відповідає коефіцієнту

опору, що дорівнює 100. У таких випадках

слід замовити відповідні подовжувачі.

Примітка:

якщо котел встановлено у місці,

де температура може значно зменшуватися,

можна застосувати спеціальний комплект

проти замерзання, який є альтернативою

стандартному та може встановлювати

замість нього.

Горизонтальні комплекти забору-відве-

дення Ø80/125.

Монтаж комплекту (Мал.

1-13): встановити коліно з фланцем (2) на

центральний отвір котла, вставляючи ущіль-

нювач (1) та затягуючи гвинтами з комплекту.

Підключіть адаптер (3) гладким кінцем до

(2) упору ущільнювального кільця. Вставте

концентричний вивід Ø 80/125 (4) гладким

кінцем в адаптер (3) (з ущільнювальним

кільцем) до упору, переконавшись, що ви

вже ввели як слід в розетку всередині і зовні

, таким чином, ви отримаєте ущільнення і

з'єднання складових елементів  комплекту.
• Подовжувачі для горизонтальних комп-

лектів Ø 80/125 (Мал. 1-14). Комплект цієї

конфігурації може бути подовжений  до

макс. розміру у 7,3 м

, враховуючи ґратчастий

термінал та виключаючи концентричне

коліно на виході з котла та перехідник Ø

60/100 у Ø 80/125. Ця загальна довжина

відповідає коефіцієнту опору, що дорівнює

100. У таких випадках слід замовити відпо-

відні подовжувачі.

Maкс. 3000 мм

Макс. 2985

Maкс. 7300 мм

Макс. 7195
