УСТАНОВКА

на  для  сбора  воды  в  случае  утечки,  обусловленной  чрезмерным

давлением в системе отопления

-  контур  горячего  водоснабжения  не  требует  предохранительного

клапана,  но  следует  гарантировать,  что  давление  на  подаче  воды

не превышает 6 бар. В случае, когда это не может быть гарантиро-

вано, следует установить редуктор давления.

Газовое соединение

  Несоответствующее газовое соединение может сказаться на ра-

бочей  безопасности  прибора  и  привести  к  ущербу  для  людей

или повреждению имущества.

  Установка системы подачи газа должна осуществляться автори-

зованным техническим специалистом, в соответствии с юриди-

ческими требованиями и регламентами газоснабжающей компа-

нии.

До завершения газового соединения, следует тщательно очистить все

трубы системы подачи топлива в целях удаления всех остатков, кото-

рые могут повлиять на работоспособность котла. Проверить, что тип

используемого  газа  является  соответствующим  для  котла,  в  котором

он  используется  (см.информацию  на  маркировочном  шильде  котла).

Проверить, что размер и соединение отсечного клапана являются со-

ответствующими.

Прибор  предназначен  для  работы  с  газовым  топливом,  не  содержа-

щим загрязнений; в противном случае, рекомендуется устанавливать

соответствующие фильтры до прибора в целях восстановления уров-

ня очистки топлива.

После  завершения  установочных  операций,  следует  проверить,  что

все соединения герметичны в соответствии с текущими требованиями

относительно установки.

Крепление  котла  на  стене  и  гидравли-че  ские

соединения

Котлы  Perla  должны  монтироваться  на  прочной  и  выдерживающей

соответствующий  вес  стене:  следует  всегда  принимать  во  внимание

характеристики стены.

Отметить положение точек крепления и отверстий опорной пластины.

Подготовить газовые, водные и электрические соединения.

Смонтировать опорную пластину прибора на стену.

Теперь котёл может быть подсоединен к гидравлической системе.

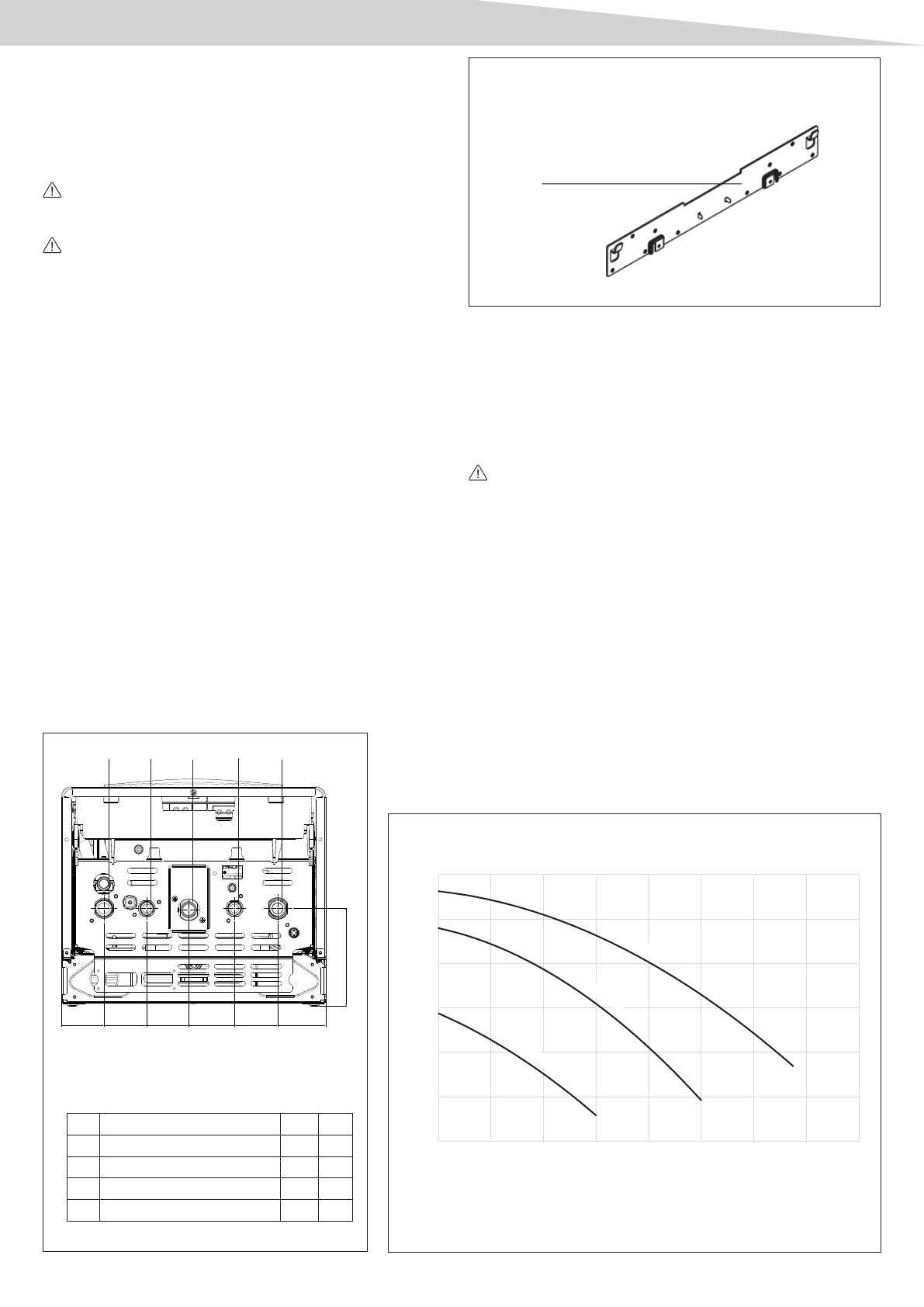

Положения и размеры соединений указаны на Рисунке 3.2.

Характеристики воды для систем отопления

При  использовании  воды  жесткостью  более  25°F,  рекомендуется  хи-

мическая  обработка  воды  в  системе  отопления,  в  целях  защиты  си-

стемы и прибора от окалины (например, накипи), а также от образова-

ния шлаковых и вредных отложений.

В случае  необходимости частичного или полного слива системы, ре-

комендуется ее повторное заполнение предварительно обработанной

водой.

  Вода может вытекать из предохранительного клапана, в данном

случае  слив  предохранительного  клапана  должен  быть  подсо-

единен  к  сливу  воды  через  сливную  трубу  с  сифоном.  Может

возникнуть  необходимость  в  визуальных  проверках  в  целях

предупреждения ущерба людям, животным или имуществу при

проведении работ, в отношении которых изготовитель не несет

ответственность.

Остаточный напор циркуляционного насоса

Котлы  поставляются  со  встроенным  циркуляционным  трёхступенча-

тым насосом, уже установленным на максимальную скорость.

Если спустя длительный период простоя насос кажется заблокирован-

ным, следует снять переднюю заглушку и повернуть коленчатый вал

отверткой.  Данная  операция  должна  выполняться  с  максимальной

осторожностью в целях предупреждения повреждения устройства.

Для  получения  сведений  относительно  размеров  труб  системы  ото-

пления и нагревательных элементов, см. показатели расхода и напо-

ра, приведенные на схеме.

рис. 3.3

R

возврат контура отопления

3/4”

M

MR

выход контура отопления

3/4”

M

G

газовое соединение

3/4”

M

AC

горячая вода

1/2”

M

AF

холодная вода

1/2”

M

рис. 3.2

опорная пластина

0

100

200

300

400

500

600

0

200

400

600

800

1000

1200

1400

1600

Residual head (mbar)

Capacity (l/h)

first spee

d

second spee

d

third spee

d

Ост

ат

очный

 напор

 (м

бар)

Пропускная способность (л/ч)

Перв

ая ск

оро

сть

Вторая

 скоро

сть

Третья

 скоро

сть

MR

AC

G

AF

R

A

6 5

6 3 . 5

6 9 . 5

6 5

B

148

A :  2 4 - 2 8   R S   i   =   6 4 . 3

  32 RS i = 90.6

B :  2 4 - 2 8   R S   i   =   7 2 . 7

  32 RS i = 99
