13

УСТАНОВКА

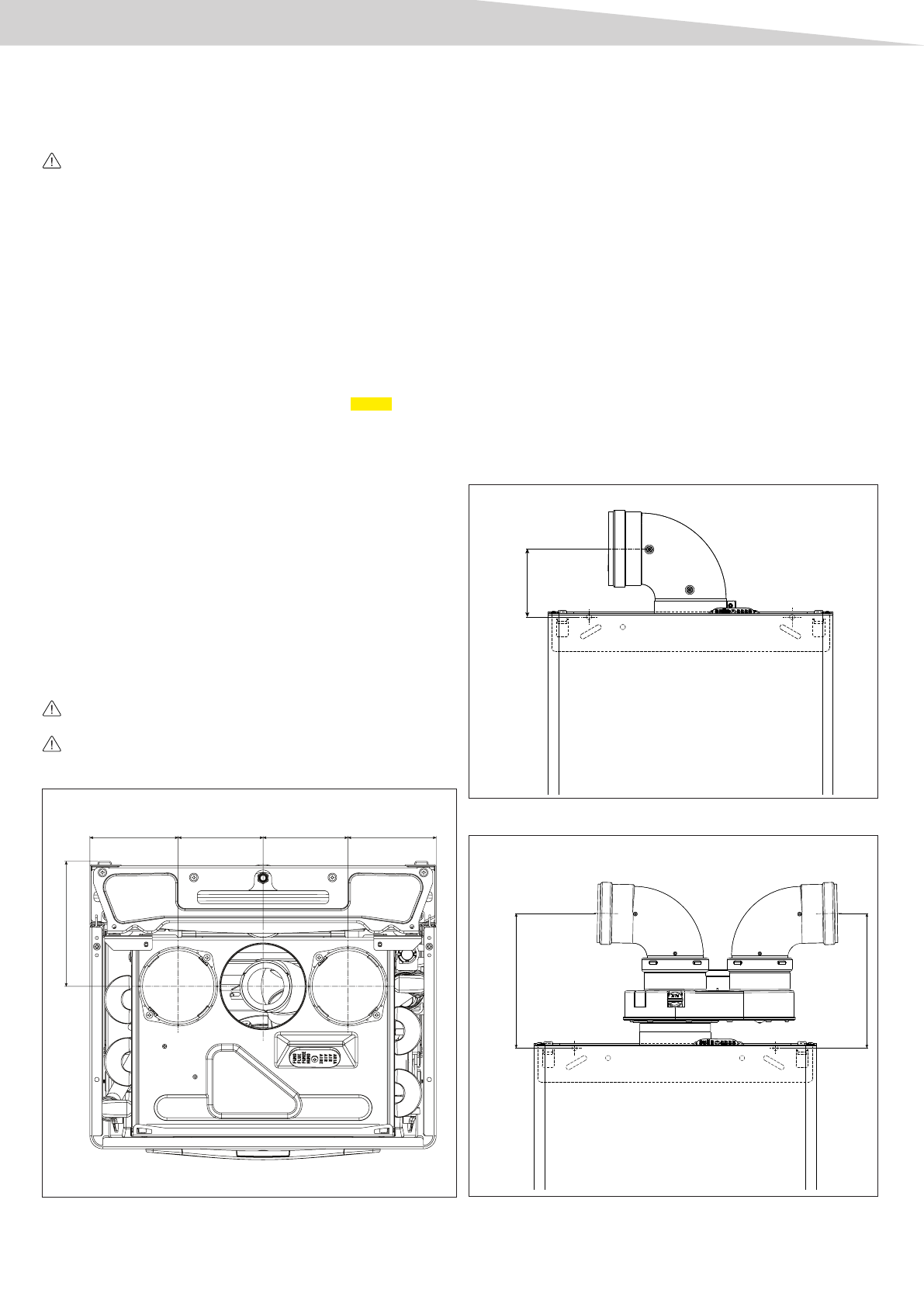

рис. 3.9

Присоединение  труб  воздуховодов  и  дымоот-

ведения

Изготовитель  обеспечивает  различные  решения  отдельно  от  котла

для установки выводов дымового газа и всасывания воздуха, без ко-

торых котёл не может функционировать.

Подробные  инструкции  относительно  установки  дымовых  и  газо-

вых  труб,  а  также  вентиляции  помещения  содержатся  в  местных

регламентах. Кроме того, следует выполнять местные правила по-

жаробезопасности и газовой безопасности.

Крайне важно, чтобы только сертифицированные трубы использовались

для соответствующего отвода дымовых газов и забора воздуха для горе-

ния котла, а также правильное выполнение соединения, в соответствии

с инструкциями, приведенными для соответствующих принадлежностей.

Отводные трубы дымовых газов не должны касаться или находиться ря-

дом с возгораемыми материалами и не должны проходить через структу-

ры здания или стены из возгораемых материалов.

При замене старого котла, система подводящейк линии и отводные тру-

бы дымового газа также подлежат замене.

Perla представляет собой настенный котёл, используемый в целях ото-

пления и производства воды горячего водоснабжения: в зависимости от

использованного отводного устройства дымового газа,

котел

 классифи-

цируется в категории C12 - C12x - C32 - C32x - C42 - C42x - C52 - C52x -

C62 - C62x - C82 - C82x.

В конфигурации C прибор может устанавливаться в любых типах поме-

щений (за исключением пожароопасных помещений: автомастерские, га-

ражи и т.д.) в связи с отсутствием ограничений относительно вентиляции

или объемов помещения, при поступлении воздуха снаружи.

В помещениях, где могут присутствовать коррозионные пары (например,

прачечные, парикмахерские, а также среды использования гальваниче-

ских процессов и т.д.), важно использование котла типа C, в связи с тем,

что в данной конфигурации воздух горения поступает снаружи. Это пред-

упреждает коррозионные эффекты котла.

В конфигурации B помещение, в котором устанавливается котёл, должно

проветриваться соответствующим притоком воздуха, удовлетворяющим

требования действующих регламентов, в связи с тем, что воздух горения

поступает из окружающей среды. Из этих соображений прибор не может

устанавливаться в помещениях, предназначенных для использования в

качестве спален, ванных или душевых помещений, а также в местах на-

личия открытого огня без отдельного притока воздуха.

Пользователи  не  должны  закрывать  всасывающую  линию  котла/

отводные устройства, даже временно.
При установке горизонтальной трубы, должен выдерживаться на-

клон, по меньшей мере, 3% к котлу

9 8

9 8

2 4 - 2 8   R S i = 1 0 2

144

2 4 - 2 8   R S i = 1 0 2

3 2   R S i = 1 2 7

3 2   R S i = 1 2 7

Далее приведены варианты соединения котла к дымовой трубе:

КОАКСИАЛЬНЫЙ ДЫМОХОД (ø 60-100) (рис. 3.10)

Котёл  в  C-конфигурации,  герметичный  с  принудительной  тягой  должен

быть подсоединен к трубам отвода дымового газа и коаксиальным тру-

бам забора воздуха, или установлен таким образом, чтобы обе были на-

правлены наружу.
В  противном  случае,  котёл  не  должен  использоваться.  Коаксиальный

выход  может  быть  расположен  в  наиболее  подходящем  направлении

по  монтажным  требованиям:  следуйте  инструкции,  предоставляемой  в

комплекте.
Котёл специально разработан для подсоединения к отводной трубе - ко-

аксиальной-всасывающей трубе, вертикальной или горизонтальной

РАЗДЕЛЬНЫЙ ДЫМОХОД (ø 80) (рис. 3.11)

Данный тип трубы обеспечивает выброс продуктов сгорания снаружи
помещения, а также в отдельные дымовые трубы.
Всасывание  воздуха  горения  может  осуществляться  в  зонах,  отлич-
ных от тех, которые используются для отвода.
Выход  двойных  труб  может  быть  направлен  в  любом  направлении,
соответствующем установочным пространствам.
Для установки всасывающей трубы воздуха, отверстие доступа долж-
но быть открытым (левое или правое).

рис. 3.10

96

рис. 3.11

191

191
