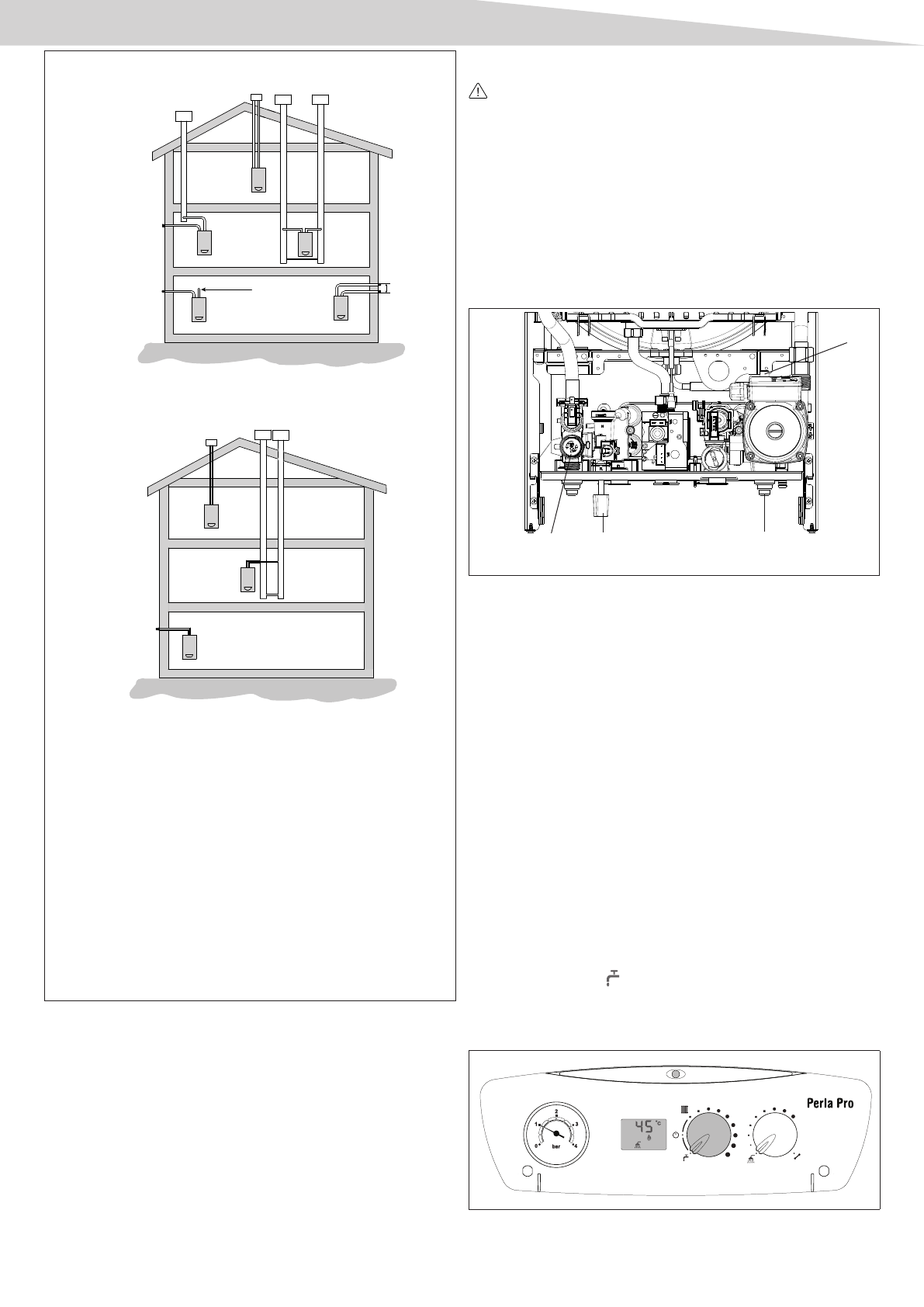

15

После заполнения, закрыть заполняющий кран.

Проверить,  что  предохранительный  клапан  (D)  подсоединён  к

действующей системе сбора воды.

Для

слива системы отопления

:

- отключить котёл

- открыть сливной кран системы (C), собирая воду в специальную ем-

кость

- слить воду из нижних частей системы.
Для

слива системы горячего водоснабжения

:

Каждый раз при наличии риска замораживания, следует сливать си-

стему горячего водоснабжения следующим образом:

- закрыть кран подачи водопроводной воды

- открыть все краны горячей и холодной воды

- слить воду из нижних частей котла.

4. ИСПОЛЬЗОВАНИЕ ПРИБОРА

Включение прибора

Первое  включение  котла  должно  осуществляться  авторизованным

техническим специалистом, который должен проверить:

- что предоставленная информация относительно сетей подачи соот-

ветствует указанной на информационной табличке

- что  данные  информационной  таблички  соответствуют  параметрам

сетей подачи (электричество, вода, газ)

- что установка соответствует местным регламентам

- электрическое соединение между сетью и заземлением выполнено

соответствующим образом

- давление внутри контуров является достаточным.

Зажигание

Следует выполнить следующие действия:

- Подсоединить котёл к сети электропитания

- открыть газовый кран

- отрегулировать комнатный термостат или таймер на желаемую тем-

пературу (приблизительно 20°C).

- повернуть  функциональный  переключатель  на  летний  или  зимний

режим, в зависимости от сезона:

Летний режим (рис. 4.1)

: Поворачивая функциональный переклю-

чатель в положение   (лето), подключается стандартная функция

горячего водоснабжения. При требовании горячего водоснабжения,

на дисплее отображается температура воды, иконка функции горя-

чего  водоснабжения  и  иконка  пламени.  Светодиодный  индикатор

горит зеленым светом и не мигает.

рис. 4.1

Зимний режим (рис. 4.2):

 поворачивая функциональный переключа-

тель в пределах зоны, отмеченной насечкой, происходит активация

котла для обеспечения контура горячего водоснабжения и отопления.

УСТАНОВКА

рис. 3.12

рис. 3.13

Заполнение и слив системы

Периодически  проверять,  что  давление  на  манометре  при  холодной

системе составляет от 1 до 1.5 бар. В случае избыточного давления,

следует отрегулировать сливной кран котла

Если  давление  слишком  низкое,

следует  подпитать  систему  ото

-

пления:

- выполнять все операции следует при холодной системе

- проверить, что клапан перекрытия воды от водопроводной сети от-

крыт

- открыть крышку выходного клапана, который автоматически разме-

щен в верхней части нacoca (A), путем поворачивания на несколько

оборотов

- медленно  открыть  заполняющий  кран  (B)  (в  целях  спуска  воздуха)

пока давление не будет составлять от 1 до 1.5 Бар

РАЗДЕЛЬНЫЙ ДЫМОХОД

ВОЗМОЖНЫЕ КОНФИГУРАЦИИ ДРЕНАЖА

C12 Концентричный настенный отвод. Трубы могут отходить от котла

по  отдельности,  но  выходы  должны  быть  концентричными  или,  по

меньшей мере, достаточно близки для обеспечения подобных ус-ло-

вий ветра (в пределах 50 cм).
C32 Концентричный отвод на крыше. Выходы как для C12.
C42  Отвод  и  всасывание  в  отдельных  общих  дымовых  трубах,  но

подвергаются одинаковым условиям ветра.
C52 Отдельный отвод и всасывание, на стене или крыше (в любом

случае, в зонах с разными уровнями давления). Точки отвода и вса-

сывания  никогда  не  должны  позиционироваться  на  противополож-

ных стенках.
C62  Отвод  и  всасывание  осуществляются  посредством  коммерче-

ского, сертифицированного отдельно трубопровода (1856/1).
C82  Отвод  в  одиночной  или  общей  дымной  трубе,  настенное  вса-

сывание.

C32

C82

C52

C12

C42

Uscita posteriore

50

C12

C32

C42

SCARICHI SDOPPIATI

SCARICHI CONCENTRICI

КОАКСИАЛЬНЫЙ ДЬIMOXOД

A

B

D

C
