12

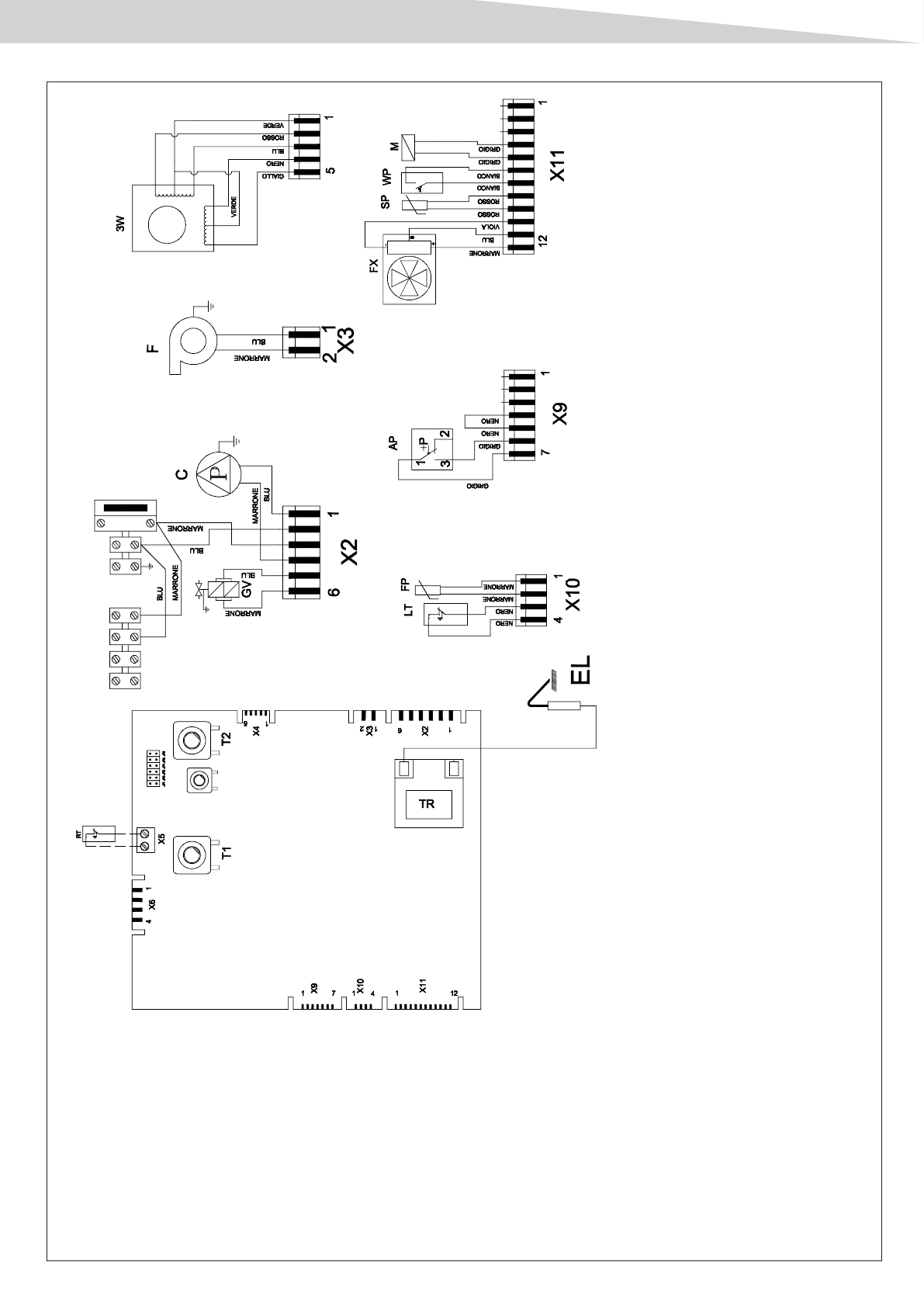

Электрическая схема

рис. 3.8

SP

датчик контура горячего водоснабжения

FP

датчик NTC контура отопления

AP

реле давления дымового газа

FX

расходомер контура горячего водоснабжения

WP

реле давления воды

LT

ограничительный термостат

M

модулятор

GV

газовый клапан

C

циркуляционный насос

3W

трехходовой клапан

RT

комнатный термостат

F

вентилятор

EL

электрод розжига

T1

регулировка температуры контура отопления

T2

регулировка контура горячего водоснабжения

TR

трансформатор розжига

JP1

подключение  управления  потоком  (перемычка  вкл.)  /  расхо-

домера (перемычка не установлена ) - всегда остается вклю-

ченной

JP2

только отопление - работа с подключением внешнего водона-

гревателя с термостатом - не применяется в данной модели

JP3

подключение фронтальных ручек для калибровки и сохране-

ния минимального электрического нагрева при калибровке

JP4

сброс циклов нагрева, сброс времени со снижением мощно-

сти в режиме отопления и максимального сохранения - элек-

тронагрев в режиме калибровки

JP5

термостаты  абсолютного  переключателя  воды  контура  горя-

чего водоснабжения

JP6

переключатель природный газ / сжиженный газ

УСТАНОВКА

Blu

Синий

Marrone  Коричневый
Nero

Черный

Viola

Фиолетовый

Rosso  Красный
Bianco  Белый
Grigio  Серый
Giallo

желтый

Verde

зеленый
