23

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Индикация дисплея, а также поиск и устранение неисправностей

Котёл защищен от неисправностей электронной платой, которая действует в качестве предохранительной блокировки, когда в

этом есть необходимость.

Когда прибор отключен, на дисплее отображается код и соответствующая иконка для повторной активации котла.

Существуют два способа остановки:

-  временная остановка - котёл автоматически вновь активируется, при устранении причины, вызвавшей остановку; если неис-

правность не устраняется, режим остановки переходит из временного состояния в постоянное

-  постоянная остановка - в данном случае котёл не может запускаться автоматически и может быть вновь активирован только

посредством процедуры сброса.

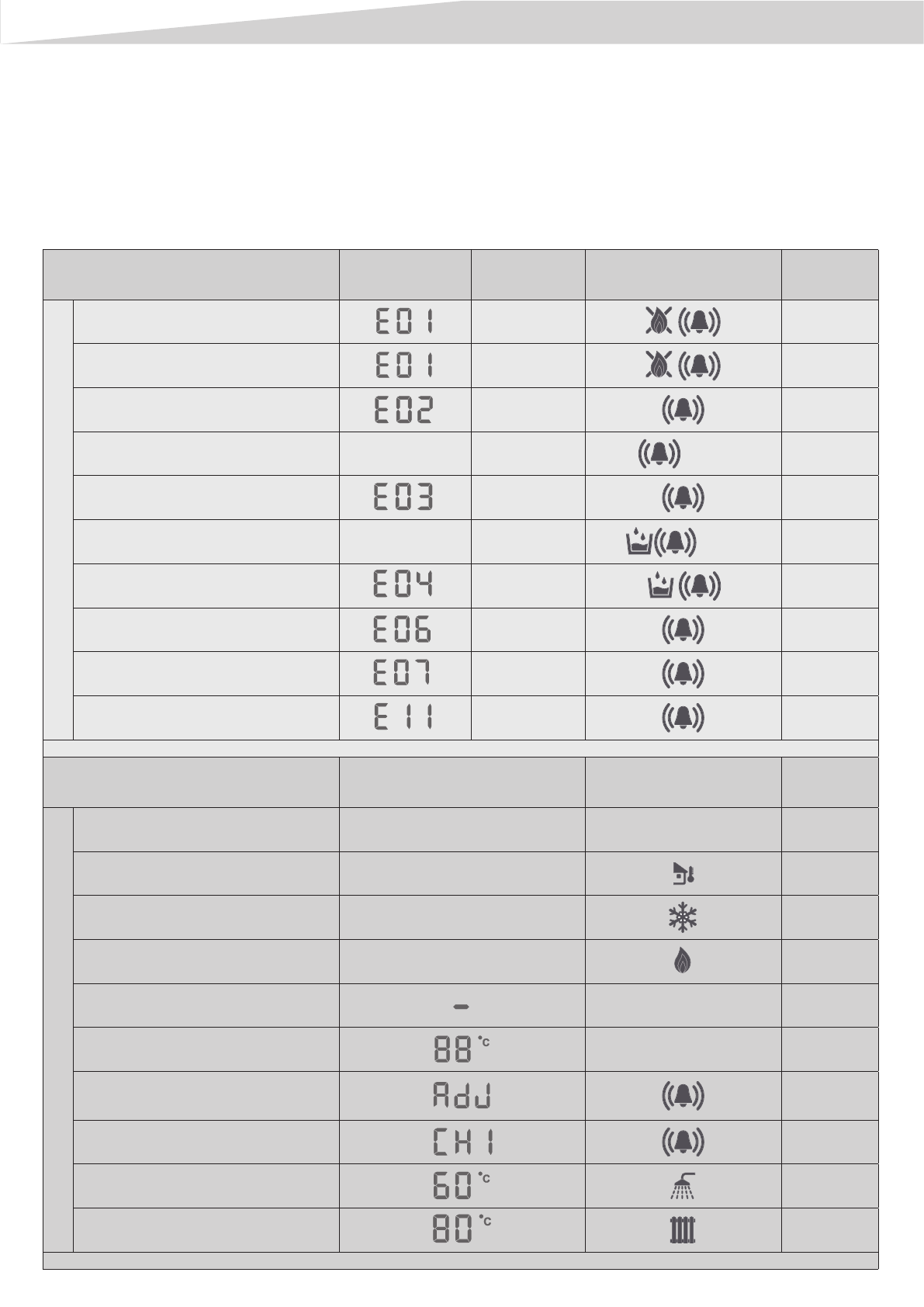

Ниже приведен перечень всех видов аварийных сигналов и иконки, которые должны отображаться на дисплее.

РЕЖИМ КОТЛА

ДИСПЛЕЙ

ВИДЫ

АВАРИЙНОГО

СИГНАЛА

ИКОНКА

ГОРЕНИЕ

СВЕТОДИ-

ОДА

Ав

арийные

 сигналы

Аварийный сигнал блокировки модуля

ACF

постоянный

(*) красный

мигает

Аварийный сигнал электронной неис-

правности ACF

постоянный

(*) красный

мигает

Аварийный сигнал ограничительного

термостата

постоянный

(*) красный

мигает

Реле давления дымового газа активи-

ровано

не горит

временный

мигает

(*) желтый

мигает

Аварийный сигнал реле давления ды-

мового газа

постоянный

(*) красный

мигает

Реле давления воды активировано

не горит

временный

мигает

(*) желтый

мигает

Аварийный сигнал реле давления воды

постоянный

(*) красный

мигает

Неисправность NTC контура горячего

водоснабжения

временный

(*) желтый

мигает

Неисправность NTC контура отопления

временный

(*) желтый

мигает

Паразитное пламя

временный

самосброс

(*) желтый

мигает

(*) мигание 0,5 секунд вкл. - 0,5 секунд выкл.

РЕЖИМ КОТЛА

ОТОБРАЖЕНИЕ ДИСПЛЕЯ

ИКОНКА

ГОРЕНИЕ

СВЕТОДИ

-

ОДА

ВИЗ

УА

ЛИЗАЦИЯ

режим ВЫКЛ

не горит

не горит

не горит

Присутствие внешнего датчика

не горит

н.и.

Запрос противозамораживающей

функции контура отопления

не горит

зеленый

Пламя присутствует

не горит

зеленый

Режим готовности

не горит

(**) зеленый

мигает

Избыточная температура

не горит

(**) зеленый

мигает

Электрическая калибровка минимальной

и максимальной температуры системы

отопления

зеленый

Функция «трубочист»

зеленый

Запрос контура горячего водоснабже-

ния

зеленый

Запрос контура отопления

зеленый

(*) мигание 0,5 секунд вкл. - 5 секунд выкл.
