ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХОБСЛУЖИВАНИЮ

При  требовании  контура  отопления,  котёл  включается,  и  на  дисплее

отображается температура воды контура отопления, иконка функции

отопления  и  иконка  пламени.  При  требовании  горячего  водоснабже-

ния,  на  дисплее  отображается  температура  воды,  иконка  функции

горячего водоснабжения и иконка пламени. Светодиодный индикатор

горит зеленым светом и не мигает

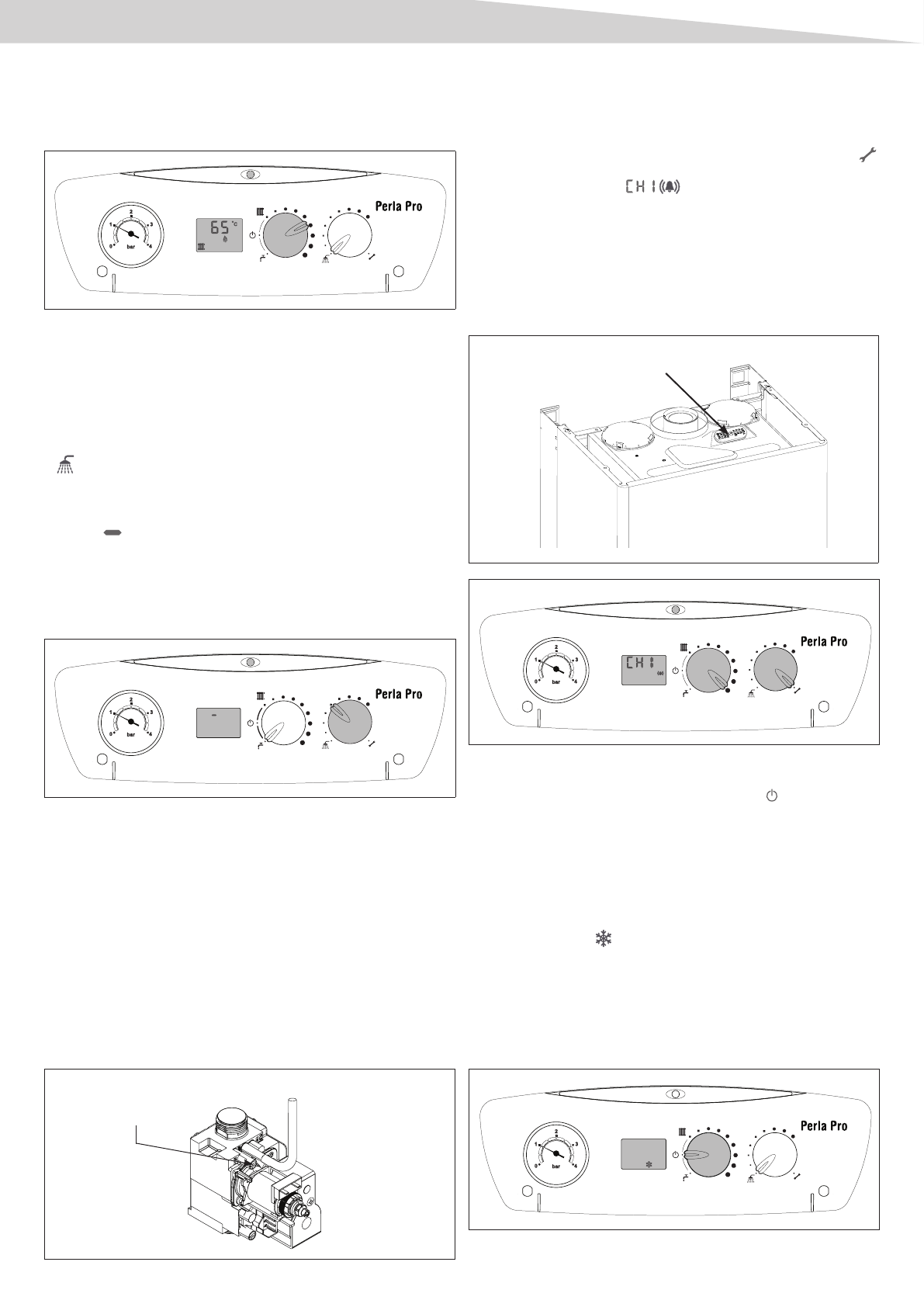

рис. 4.2

Регулировка  температуры  воды  контура  отопления:

для  регу-

лировки  температуры  воды  контура  отопления,  следует  повернуть

переключатель (рис. 4.2) по часовой стрелке для увеличения темпе-

ратуры  и  против  часовой  стрелки  для  уменьшения  (40°C  минимум

- 80°C максимум).

Регулировка температуры воды контура горячего водоснабже

-

ния (рис. 4.3):

  для  регулировки  температуры  воды  контура  горячего  водоснабже-

ния (ванна, душ, кухня и т.д.), следует повернуть ручку с символом

в пределах регулировочного диапазона по часовой стрелке для

увеличения температуры воды и против часовой стрелки для умень-

шения температуры воды (37°C минимум - 60°C максимум).

  Котёл  находится  в  режиме  ожидания,  и  на  дисплее  отображается

символ

 пока горелка не включится, вследствие запроса на кон-

тур отопления или горячего водоснабжения; на дисплее отобража-

ется  температура  воды,  иконка  функции  горячего  водоснабжения,

а  также  иконка  пламени;  Светодиодный  индикатор  горит  зеленым

светом и не мигает. Котёл остается в рабочем режиме пока не будет

достигнута  заданная  температура  или  не  будет  удовлетворена  по-

требность тепла, затем вновь переходит в  "ждущий" режим.

рис. 4.3

Спустя  несколько  минут  работы,  давление  на  подаче  газа  и  параме-

тры горения могут быть проверены.

Проверка давления на подаче газа

Переместить системный переключатель в положение выключения.

Доступ  к  внутренним  компонентам  осуществляется  путем  снятия  ко-

жуха и поворачивания панели управления в соответствии с указания-

ми предыдущих разделов. Открутить винт точки тестирования давле-

ния  расположенного  внизу  газового  клапана  приблизительно  на  два

оборота  и  подсоединить  манометр  (рис.  4.4).  Перевести  переключа-

тель на летний режим (рис. 4.1). Перевести переключатель настройки

температуры  воды  горячего  водоснабжения  на  максимум.  Подсоеди-

нить котёл к сети электропитания. Открыть кран горячей воды на мак-

симум.  Проверить  газовое  давление,  в  соответствии  со  значениями,

указанными в справочное таблице. Закрыть кран горячей воды.

Отсоединить манометр и вновь закрутить винт штуцера проверки дав-

ления расположенного снизу газового клапана.

рис. 4.4

установленный снизу

клапана штуцер

проверки давления

Функция «трубочист»

Данная функция позволяет техническому персоналу проверять пара-

метры горения.

Переместить  переключатель  регулировки  температуры  контура  ото-

пления на максимум (рис. 4.6).

Повернуть переключатель регулировки температуры воды контура го-

рячего  водоснабжения  в  положение  анализа  продуктов  сгорания

(рис. 4.6).

На дисплее отображается

 (рис. 4.6).

Котёл будет работать на полной мощности в течение 15 минут, после

чего можно производить проверку продуктов сгорания.

Снять винт и защитную крышку на разъемах анализа продуктов сгора-

ния и вставить датчики в отверстия (рис. 4.5).

После  завершения  анализа,  повернуть  переключатель  регулировки

температуры воды в желаемое положение.

Снять  пробный  датчик  и  отключить  разъем  анализа  путем  осторож-

ного крепления крышки на место посредством снятого ранее винта.

разъем анализа

продуктов сгорания

рис. 4.5

рис. 4.6

Временное выключение

В случае временного отсутствия (выходные, короткие поездки и т.д.),

следует  повернуть  переключатель  в  положение    (ВЫКЛ.-СБРОС)

(рис. 4.7); светодиодные индикаторы и дисплей будут выключены.

Котёл останется в нерабочим режиме, но, тем не менее, он защищен

следующими системами:

-  противозамораживающая:  если  температура  воды  в  котле  опуска-

ется ниже 5°C, включается циркуляционный насос, и при необходи-

мости,  горелка,  в  целях  приведения  воды  на  безопасный  уровень

(35°C).

  В  ходе  противозамораживающего  цикла  следующие  символы  появ-

ляются на дисплее

 (рис. 4.7)

-  антиблокировочная  функция  циркулятора  в  режиме  отопления,

если запрос на тепло не делается в течение 24 часов, насос авто-

матически включается на 10 секунд

-  антиблокировочная  функция  трехходового  клапана:  в  режиме  си-

стемы  отопления,  если  запрос  на  тепло  не  делается  в  течение  24

часов, трехходовой клапан осуществляет полный цикл переключе-

ния.

рис. 4.7
