РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Визуализация дисплея, а также поиск и устранение неисправностей

Котел защищен от неисправностей электронной платой, которая действует в качестве предохранительной блокировки, когда в

этом есть необходимость. Когда прибор отключен, на дисплее отображается код и соответствующая иконка для повторной акти-

вации котла.

Существуют два способа остановки:

- временная остановка - котел автоматически вновь активируется, при устранении причины, вызвавшей остановку; если неис-

правность не устраняется, режим остановки переходит из временного состояния в постоянное

- постоянная остановка - в данном случае

котел

 не может запускаться автоматически и может быть вновь активирован только

посредством процедуры сброса.

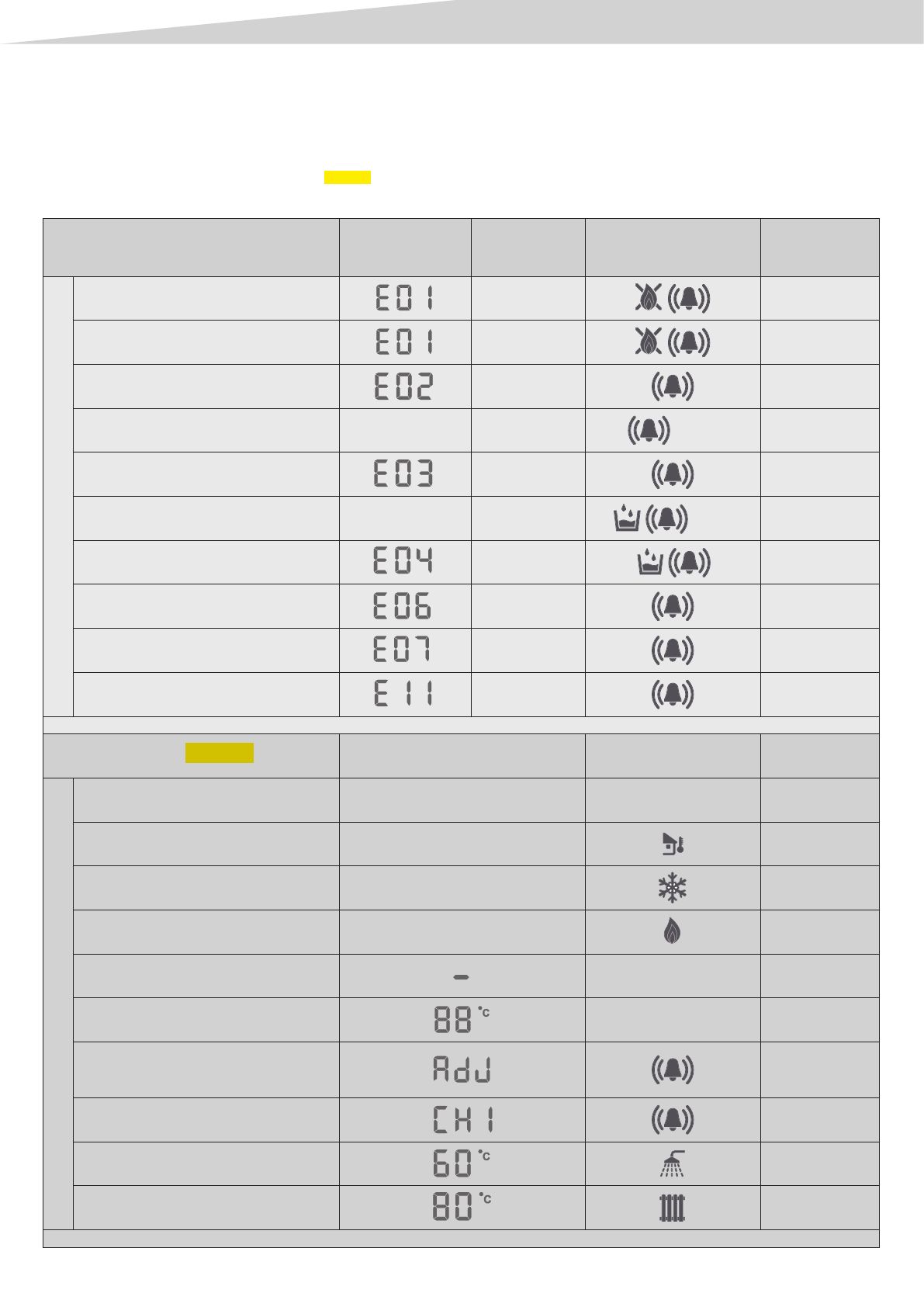

Ниже приведен перечень всех видов аварийных сигналов и иконки, которые должны отображаться на дисплее.

РЕЖИМ КОТЛА

ДИСПЛЕЙ

ВИДЫ

АВАРИЙНОГО

СИГНАЛА

ИКОНКА

ГОРЕНИЕ

СВЕТОДИОДА

Ав

арийные сигналы

Аварийный сигнал блокировки модуля

ACF

постоянный

(*) красный

мигает

Аварийный сигнал электронной неис-

правности ACF

постоянный

(*) красный

мигает

Аварийный сигнал ограничительного

термостата

постоянный

(*) красный

мигает

Вмешательство в термостат дымовых

газов

не горит

временный

мигает

(*) желтый

мигает

Сигнал термостата дымовых газов

постоянный

(*) красный

мигает

Реле давления воды активировано

не горит

временный

мигает

(*) желтый

мигает

Аварийный сигнал реле давления воды

постоянный

(*) красный

мигает

Неисправность NTC контура горячего

водоснабжения

временный

(*) желтый

мигает

Неисправность NTC контура отопления

временный

(*) желтый

мигает

Паразитное пламя

временный

самосброс

(*) желтый

мигает

(*) мигание 0,5 секунд вкл. - 0,5 секунд выкл.

РЕЖИМ

КОТЛА

ВИЗУАЛИЗАЦИЯ ДИСПЛЕЯ

ИКОНКА

ГОРЕНИЕ

СВЕТОДИОДА

ВИЗ

УА

ЛИЗАЦИЯ

режим ВЫКЛ

не горит

не горит

не горит

Присутствие внешнего датчика

не горит

н.и.

Запрос противозамораживающей

функции контура отопления

не горит

зеленый

Пламя присутствует

не горит

зеленый

Режим готовности

не горит

(**) зеленый

мигает

Избыточная температура

не горит

(**) зеленый

мигает

Электрическая калибровка минимальной

и максимальной температуры системы

отопления

зеленый

Функция «трубочист»

зеленый

Запрос контура горячего водоснабже-

ния

зеленый

Запрос контура отопления

зеленый

(*) мигание 0,5 секунд вкл. - 5 секунд выкл.
