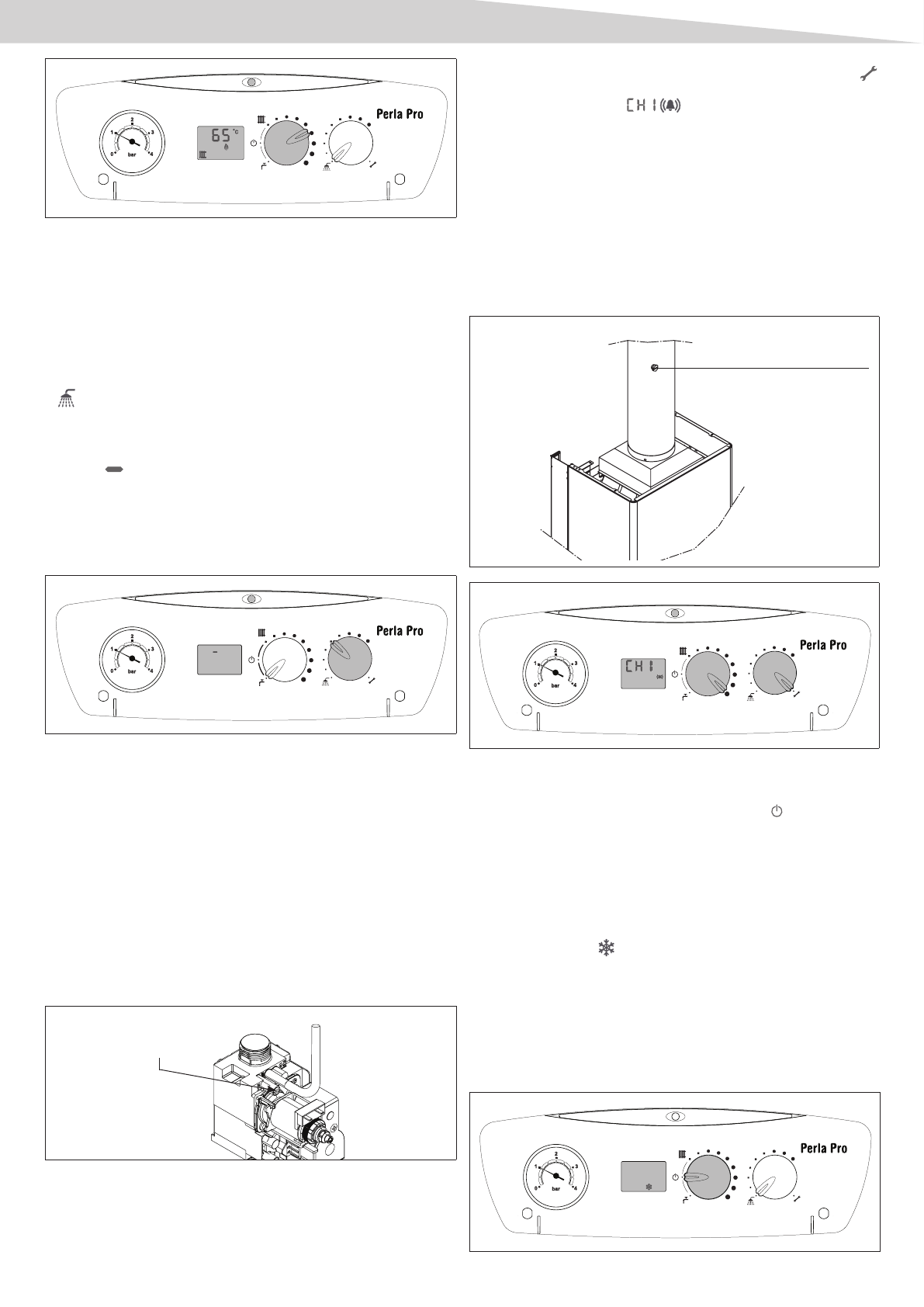

14
рис
. 4.2
Регулировка температуры воды контура отопления:
для регу-
лировки температуры воды контура отопления, следует повернуть
переключатель (рис. 4.2) по часовой стрелке для увеличения тем-
пературы и против часовой стрелки для уменьшения (40°C мини-
мум - 80°C максимум)
.
Регулировка температуры воды контура горячего водоснабже-
ния (рис. 4.3):
для регулировки температуры воды контура горячего водоснабже-
ния (ванна, душ, кухня и т.д.), следует повернуть ручку с символом
в пределах регулировочного диапазона по часовой стрелке
для увеличения температуры воды и против часовой стрелки для
уменьшения температуры воды (37°C минимум - 60°C максимум).
Котёл находится в режиме ожидания, и на дисплее отображается
символ
пока горелка включена, вследствие запроса на контур
отопления или горячего водоснабжения; на дисплее отображает-
ся температура воды, иконка функции горячего водоснабжения, а
также иконка пламени; Светодиодный индикатор горит зеленым
светом и не мигает. Котёл остается в рабочем режиме пока не бу-
дет достигнута заданная температура или не будет удовлетворена
потребность тепла, затем вновь переходит в «ждущий» режим
рис
. 4.3
Спустя несколько минут работы, давление на подаче газа и параме-
тры горения могут быть проверены.
Проверка давления газа на входе
Переместить системный переключатель в положение выключения.
Доступ к внутренним компонентам осуществляется путем снятия ко-
жуха и поворачивания панели управления в соответствии с указани-
ями предыдущих разделов. Открутить винт точки замера давления
расположенного внизу газового клапана приблизительно на два обо-
рота и подсоединить манометр (рис. 4.4). Перевести переключатель
на летний режим (рис. 4.1). Перевести переключатель настройки тем-
пературы воды горячего водоснабжения на максимум. Подсоединить
котёл к сети электропитания. Открыть кран горячей воды на макси-
мум. Проверить газовое давление, в соответствии со значениями,
указанными в справочной таблице. Закрыть кран горячей воды.
Отсоединить манометр и вновь закрутить винт точки замера давле-
ния расположенного снизу газового клапана.
рис
. 4.4
установленный снизу
клапан точки замера
давления
Функция «трубочист»
Данная функция позволяет техническому персоналу проверять пара-
метры горения.
Переместить переключатель регулировки температуры контура ото-
пления на максимум (рис. 4.6).
ОПИСАНИЕ ПРИБОРА
Повернуть переключатель регулировки температуры воды контура го-
рячего водоснабжения в положение анализа продуктов сгорания
(рис. 4.6).
На дисплее отображается
(рис. 4.6).
Котёл будет работать на полной мощности в течение до 15 минут, по-
сле чего можно производить проверку продуктов сгорания.
Подсоединить штуцер для анализа дымовых газов к прямой трубе,
расположенной после выхода вытяжного колпака.
Отверстие для ввода газоанализатора должно быть проделано на
участке прямой трубы после выхода вытяжного колпака в соответ-
ствии с предписаниями действующих стандартов (рис. 4.5)
Датчик для анализа дымовых газов необходимо вставить внутрь и
протолкнуть вниз до упора.
По окончании анализа перевести регулятор температуры санитарной
воды в нужное положение.
Вынуть датчики, которыми проводился анализ, и аккуратно закрыть
отверстие.
отверстие для подсоединения
штуцера для анализа
дымовых газов
рис
. 4.5
рис
. 4.6
Временное выключение
В случае временного отсутствия (выходные, короткие поездки и т.д.),
следует повернуть переключатель в положение ( ВЫКЛ.-СБРОС)
(рис. 4.7); светодиодные индикаторы и дисплей будут выключены.
Котёл останется в нерабочем режиме, но, тем не менее, он защищен
следующими системами:
- антизамерзание: если температура воды вк отле опускается ниже
5°C, включается циркуляционный насос и, при необходимости, го-
релка, в целях приведения воды на безопасный уровень (35°C).
В ходе противозамораживающего цикла следующие симвлы появ-
ляются на дисплее (рис. 4.7).
- антиблокировочная функция насоса в режиме отопления, если за-
прос на тепло не делается в течение 24 часов, насос автоматически
включается на 10 секунд
- антиблокировочная функция трехходового клапана: в режиме си-
стемы отопления, если запрос на тепло не делается в течение 24
часов, трехходовой клапан осуществляет полный цикл переключе-
ния.
рис
. 4.7
