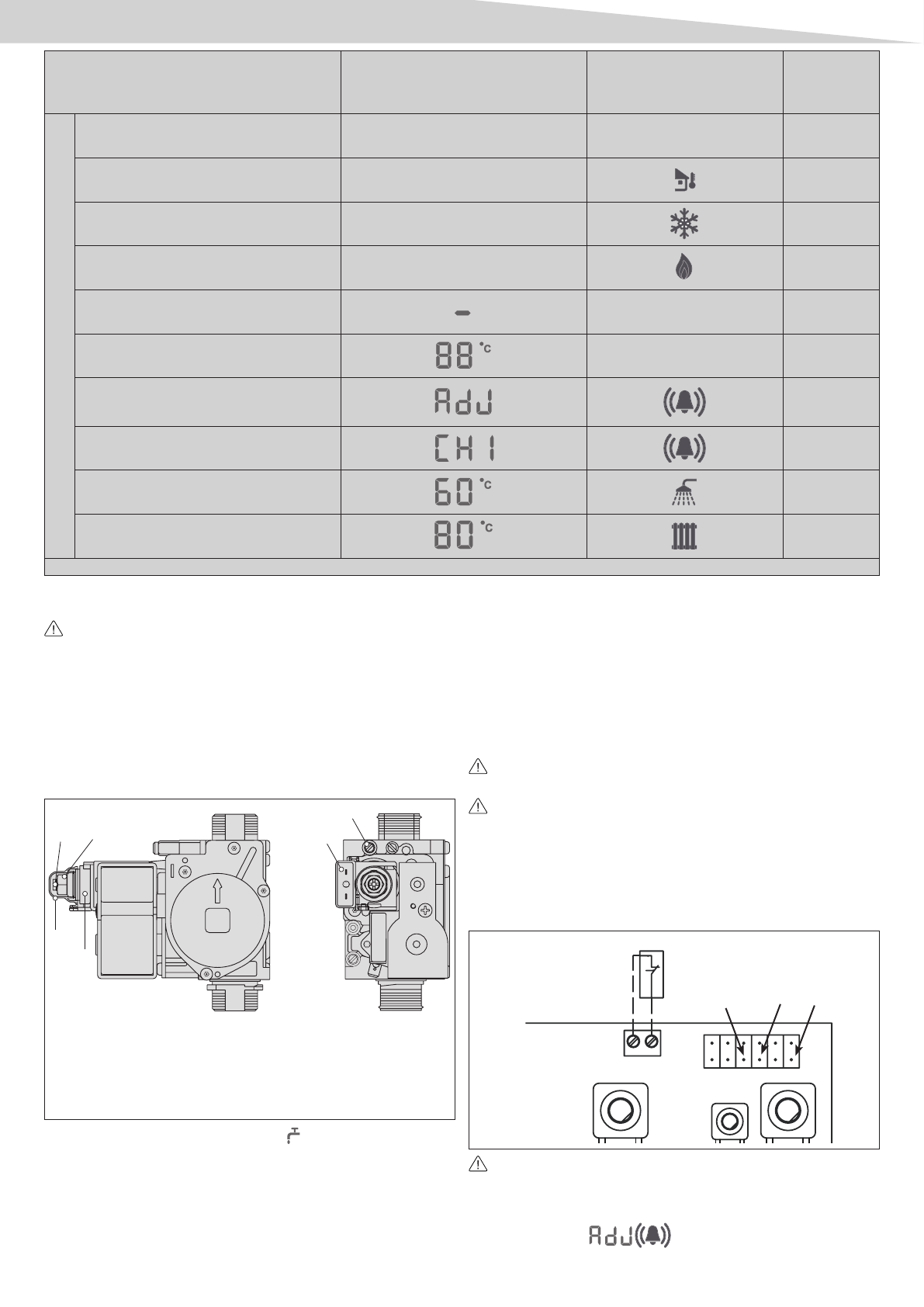

ОПИСАНИЕ ПРИБОРА

РЕЖИМ КОТЛА

ОТОБРАЖЕНИЕ ДИСПЛЕЯ

ИКОНКА

ГОРЕНИЕ

СВЕТОДИ-

ОДА

Виз

уализ

ация

режим ВЫКЛ

не горит

не горит

не горит

Присутствие внешнего датчика

не горит

н.и.

Запрос противозамораживающей

функции контура отопления

не горит

зеленый

Пламя присутствует

не горит

зеленый

Режим готовности

не горит

(**) зеленый

мигает

Избыточная температура

не горит

(**) зеленый

мигает

Электрическая калибровка минималь-

ной и максимальной температуры си-

стемы отопления

зеленый

Функция «трубочист»

зеленый

Запрос контура горячего водоснабже-

ния

зеленый

Запрос контура отопления

зеленый

(*) мигание 0,5 секунд вкл. - 5 секунд выкл

Настройка газового клапана

  Регулировки  давления  должны  осуществляться  только  квали-

фицированным техническим персоналом.

Доступ  к  внутренним  компонентам  осуществляется  путем  снятия  ко-

жуха и поворачивания панели управления в соответствии с указания-

ми предыдущих разделов.

Регулировка максимального и минимального выхода - контур го-

рячего водоснабжения

Открутить  винт  точки  тестирования  давления  расположенного  внизу

газового клапана на приблизительно два оборота и подсоединить ма-

нометр.

1

2

3

4

5

6

1 Минимальная регулировка горячей воды

2 Гайка регулировки максимальной мощности

3 защитная крышка

4 Пружина

5 Штуцер замера давления на выходе

6 Attacchi faston

рис

. 4.8

Перевести  переключатель  в  положение    (лето)  (рис.  4.1)  и  повер-

нуть  переключатель  настройки  температуры  контура  горячего  водо-

снабжения  на  максимум.  Включить  котёл  и  проверить,  что  показания

манометра являются стабильным или при помощи миллиамперметра,

совместимого  с  модулятором,  проверить,  что  модулятор  поставляет-

ся  с  максимально  допустимым  током  (от  120  мA  до  165  мA  для  G20

и GPL).Осторожно снять защитный колпачок с регулировочных винтов

при  использовании  отвертки  в  качестве  рычага.  При  помощи  ключа

CH10, переместить гайку регулировки максимальной мощности в целях

достижения значения, указанного в справочной таблице. Отсоединить

один из модуляторных разъемов. Подождать пока показания давления

на манометре не стабилизируются на минимальном значении. Посред-

ством  гаечного  ключа  повернуть  красный  винт  регулировки  контура

горячего водоснабжения на минимум и произвести калибровку до ото-

бражения на манометре значения, указанного в таблице данных. Вновь

подсоединить к разъему модулятора. Закрыть кран горячей воды. Осто-

рожно заменить защитную крышку на регулировочных винтах

Электрическая  регулировка  минимума  и  максимума  контура  ото-

пления

  Функция  «электрической  регулировки”  активируется  и  дезакти-

вируется только через перемычку (JP3).

  Плата электрического контура под напряжением (230 Вольт).

Для выполнения калибровочных операций, следует действовать сле-

дующим образом: Открутить винт точки замера давления расположен-

ного внизу газового клапана на приблизительно два оборота и подсо-

единить манометр. Выключить котёл, снять кожух и получить доступ к

плате контура. Установить перемычку JP3 (рис. 4.9) для подключения

ручек  на  панели  управления  для  регулировки  минимальной  и  макси-

мальной температуры системы отопления.

рис

. 4.9

+

t

JP

1

JP

2

JP

3

RT

T1

T2

JP

4

JP

5

JP

6

X5

Проверить,  что  переключатель  находится  в  зимнем  режиме  при

переключателе  регулировки  температуры  контура  отопления  на

минимуме.

Подсоединить котёл к сети электропитания.
На дисплее, символ

 появляется для указания процесса

калибровки.

 JP3

 JP4  JP6
