13

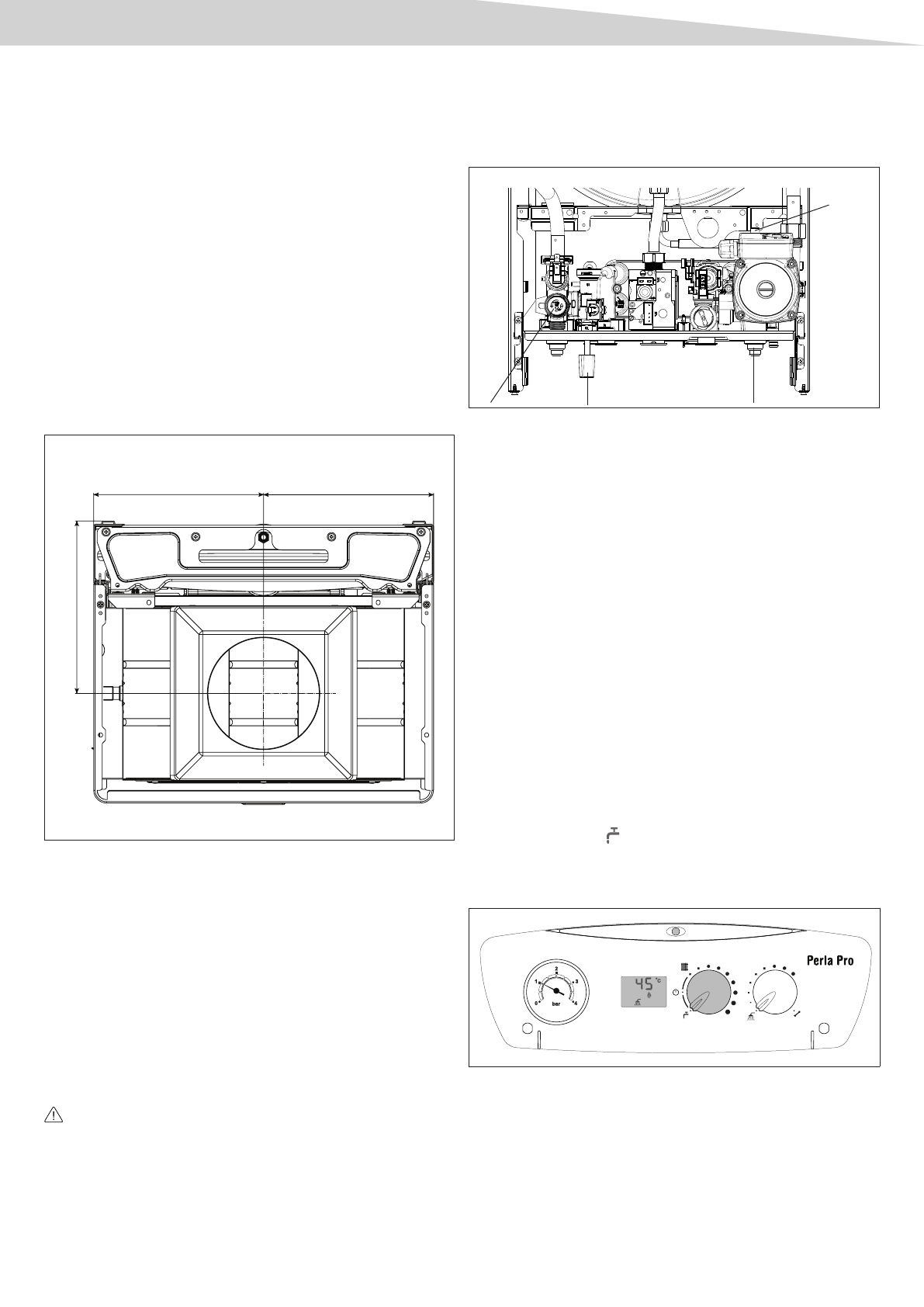

ОПИСАНИЕ ПРИБОРА
Подсоединение дымоотводов
Котел должен быть подсоединен к системе вывода дымовых
газов, соответствующей действующим стандартам.
Проверить содержание CO
2
: оно не должно превышать
значение, указанное в таблице технических данных, если же
оно окажется выше, проверить эффективность дымоотвода.
Если не удастся понизить уровень СО
2
до приемлимого
значения, не запускать аппарат.
Необходимо использовать твердые трубки, соединения между
элементами должны быть герметичными, и все комплектующие
должны быть устойчивы к высоким температурам, конденсату
и механическим нагрузкам.
Неизолированные
дымоотводы
представляют
собой
потенциальный источник опасности.
Отверстия для воздуха, используемого для горения, должны
быть выполнены в соответствии с действующими нормами.
При образовании конденсата необходимо изолировать
дымоотвод.
Дымоотводы не должны контактировать или находиться вблизи
воспламеняющихся материалов и не должны проводиться через
сооружения или стены из воспламеняющихся материалов.
Удостовериться, что проход отвода и вентиляции не засорен и
что у дымоотводов нет утечек.
203
P e r l a 2 4 i = 2 0 0
P e r l a 2 8 i = 2 2 5
P e r l a 2 4 i = 2 0 0
P e r l a 2 8 i = 2 2 5
Заполнение и слив системы
Периодически проверять, что давление на манометре при холодной
системе составляет от 1 до 1.5 бар. В случае избыточного давления,
следует отрегулировать сливной кран котла.
Если давление слишком низкое,
следует заполнить систему ото-
пления:
- выполнять все операции следует при холодной системе
- проверить, что клапан перекрытия воды от водопроводной сети от-
крыт
- открыть колпачок воздухоотводчика, который размещен в верхней
части насоса (A), путем поворачивания на несколько оборотов
- медленно открыть заполняющий кран (B) (в целях спуска воздуха)
пока значение давления воздуха не будет составлять от 1 до 1.5 бар.
После заполнения, закрыть заполняющий кран.
Проверить, что предохранительный клапан (D)прикреплен к эф-
фективной сборочной системе.
Для
слива системы отопления
:
- отключить котёл
- открыть сливной кран системы (C), собирая воду в специальную ем-
кость
- слить воду из нижних частей системы.
Для слива системы горячего водоснабжения:
рис
. 3.9
рис
. 3.10
Каждый раз при наличии риска замораживания, следует сливать си-
стему горячего водоснабжения следующим образом:
- закрыть кран подачи водопроводной воды
- открыть все краны горячей и холодной воды
- слить воду из нижних частей котла.
4. ИСПОЛЬЗОВАНИЕ ПРИБОРА
Включение прибора
Первое включение котла должен осуществляться авторизованным
техническим специалистом Службы технического обслуживания, ко-
торый должен проверить:
- что предоставленная информация относительно сетей подачи соот-
ветствует указанной на информационной табличке
- что данные информационной таблички соответствуют параметрам-
сетей подачи (электричество, вода, газ)
- что установка соответствует местным регламентам
- электрическое соединение между сетью и заземлением выполнено
соответствующим образом
- давление внутри контуров является достаточным.
Запуск
Следует выполнить следующие действия:
- Подсоединить котёл к сети электропитания
- открыть газовый кран
- отрегулировать комнатный термостат или таймер на желаемую тем-
пературу (приблизительно 20°C).
- повернуть функциональный переключатель на летний или зимний-
режим, в зависимости от сезона:
Летний режим (рис. 4.1):
Поворачивая функциональный переклю-
чатель в положение (лето), подключается стандартная функция
горячего водоснабжения. При требовании горячего водоснабжения,
на дисплее отображается температура воды, иконка функции горя-
чего водоснабжения и иконка пламени. Светодиодный индикатор
горит зеленым светом и не мигает.
рис
. 4.1
Зимний режим (рис. 4.2):
поворачивая функциональный переклю-
чатель в пределах зоны, отмеченной насечкой, происходит актива-
ция котла в целях обеспечения контура горячего водоснабжения и
отопления. При требовании контура отопления, котёл включается,
и на дисплее отображается температура воды контура отопления,
иконка функции отопления и иконка пламени. При требовании горя-
чего водоснабжения, на дисплее отображается температура воды,
иконка функции горячего водоснабжения и иконка пламени.
Светодиодный индикатор горит зеленым светом и не мигает.
A
B
C
D
