10

ОПИСАНИЕ ПРИБОРА

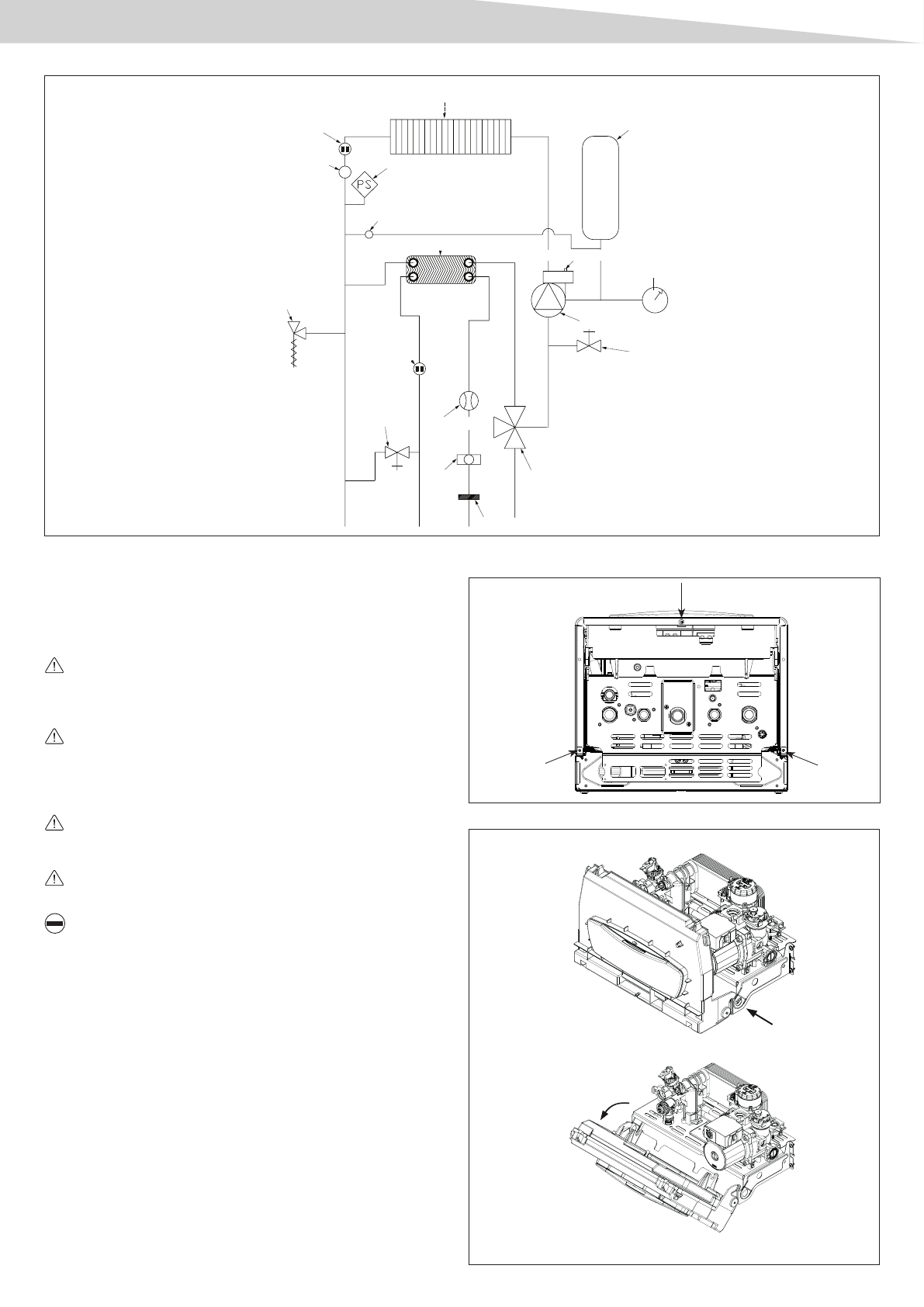

рис

. 3.4

Водяной контур

рис. 3.5a

рис. 3.5b

Электрические соединения

Котлы Perla обеспечены уровнем защиты IPX4D. Электрическая без-

опасность  прибора  гарантируется  только  при  его  соответствующем

подсоединении к эффективной системе заземления, в соответствии с

действующими стандартами безопасности.

  Изготовитель не несет ответственность за ущерб людям или иму-

ществу,  обусловленный  невыполненным  подсоединением  котла

к системе заземления или невыполнением соответствующих ре-

гламентов.

  Данное  соединение  должно  осуществляться  через  двухполюс-

ный выключатель с размыканием контакта, по меньшей мере, 3

мм. В случае необходимости замены силового кабеля, следует

использовать кабель «HAR H05 VV-F» 3x0.75 мм2 с максималь-

ный диаметром 8 мм..

  Силовой кабель прибора не должен заменяться пользователем

и  должен  подсоединяться  к  сети  230В-50Гц,  в  соответствии  с

полярностью L-N и заземлением.

  Заземляющий провод должен быть на пару сантиметров длин-

нее других.

  Запрещается использовать гидравлические, тепловые или газо-

вые трубы для заземления прибора.

Котлы отправляются с завода в полной комплектности с уже подсое-

диненным  силовым  кабелем.  Единственным  необходимым  соедине-

нием  является  подсоединение  к  комнатному  термостату,  к  соответ-

ствующим контактам.

Для доступа к клеммной колодке:
-  Отсоединить котёл от сети электропитания

-  Открутить крепежные винты корпуса (рис. 3.5a)

-  Отцепить корпус от рамы

-  Нажать  на  крючки,  удерживающие  панель  управления  в  соответ-

ствующем положении (рис. 3.5b)

-  Повернуть панель управления вперед (рис. 3.5b)

-  Провести кожух вдоль проводки свечи зажигания (рис. 3.5c)

-  Снять крышку с электрических компонентов при использовании кре-

пежных зажимов (рис. 3.5c)

-  Отсоединить проводку электрода розжига от платы

-  Выполнить соединения в соответствии с указаниями рис. 3.6 и соот-

ветствующей электронной схемы.

FILTER

FLOW

REGULATOR

FLOWMETER

DHW HEAT EXCHANGER

DHW NTC

PROBE

FILLING TAP

SAFETY VALVE

BY-PASS

WATER PRESSURE SWITCH

LIMIT

THERMOSTAT

HEATING

NTC PROBE

HEAT EXCHANGER

EXPANSION

VESSEL

AIR VENT VALVE

CIRCULATOR

HYDROMETER

DRAIN TAP

THREE WAY

VALVE

Предохранительный

клапан

Сливной кран

датчик NTC

контура

отопления

ограничительный

термостат

реле давления воды

датчик NTC

контура горячего

водоснабжения

теплообменник контура горячего

водоснабжения

Регулятор

потока

Расходомер

Фильтр

Теплообменник

Воздушный вентиляционный клапан

Циркуляционный насос

Трехходовой клапан

Манометр

Расширительный

бак

БАЙПАС

Кран

подпитки
