ОПИСАНИЕ ПРИБОРА
рис. 3.5c
TERMOSTATO
AMBIENTE
CAVO
ALIMENTAZIONE
ELETTRICA
рис
. 3.6
рис
. 3.7
Комнатный термостат работает при низком безопасном напряжении (24В пост.тока).
ПРОВОДКА ЭЛЕКТРОДА
РОЗЖИГА В КОЖУХЕ
ФИКС.
ЗАЖИМЫ
СИЛОВОЙ
КАБЕЛЬ
КОМНАТНЫЙ
ТЕРМОСТАТ

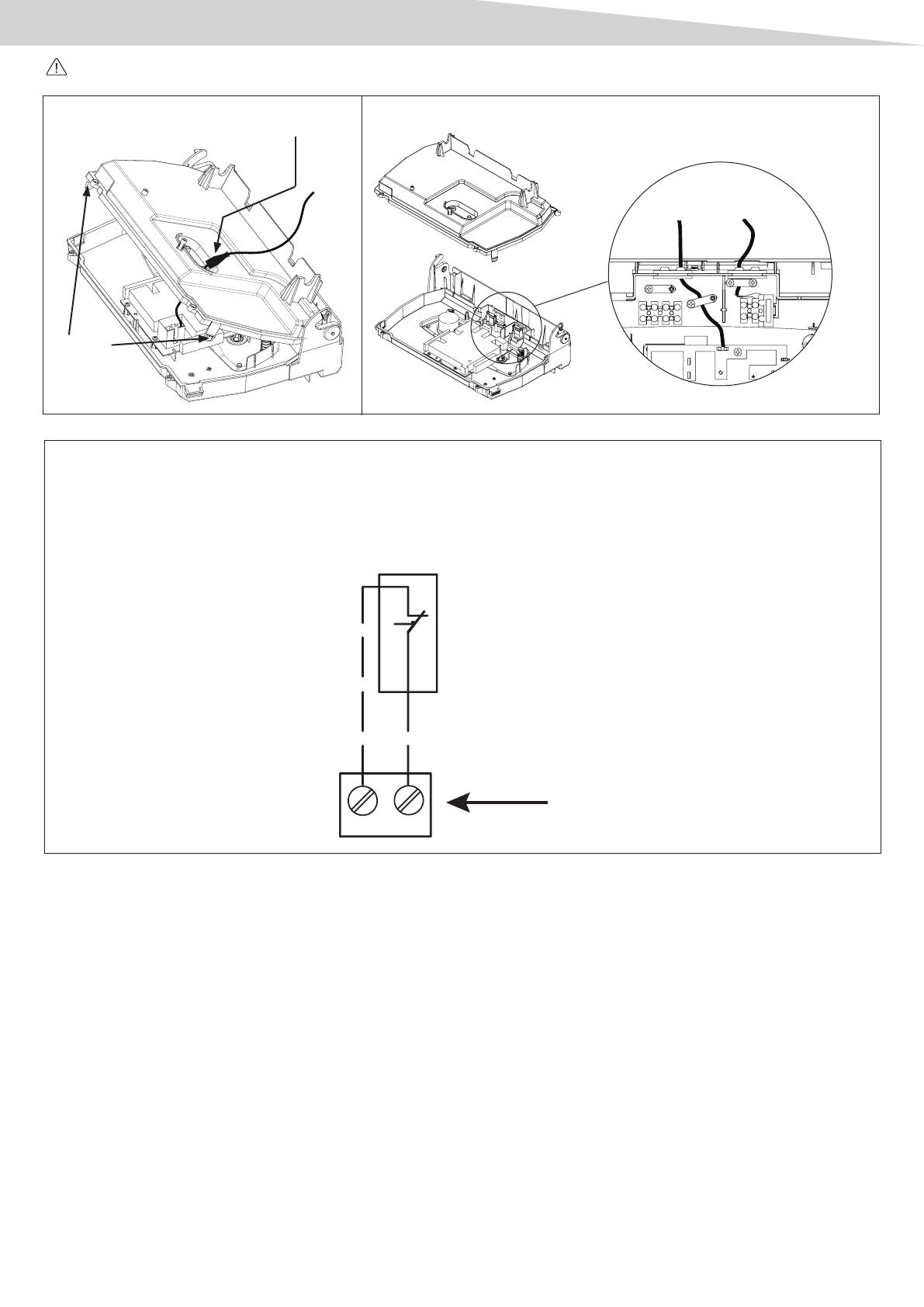

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ С КОМНАТНЫМ ТЕРМОСТАТОМ
Комнатный термостат (24 В пост.тока.) должен быть установлен после снятия u-болта на разъеме X5
Вход комнатного термостата при низком безопасном напряжении
КОМНАТНЫЙ
ТЕРМОСТАТ
+t
X5
