16

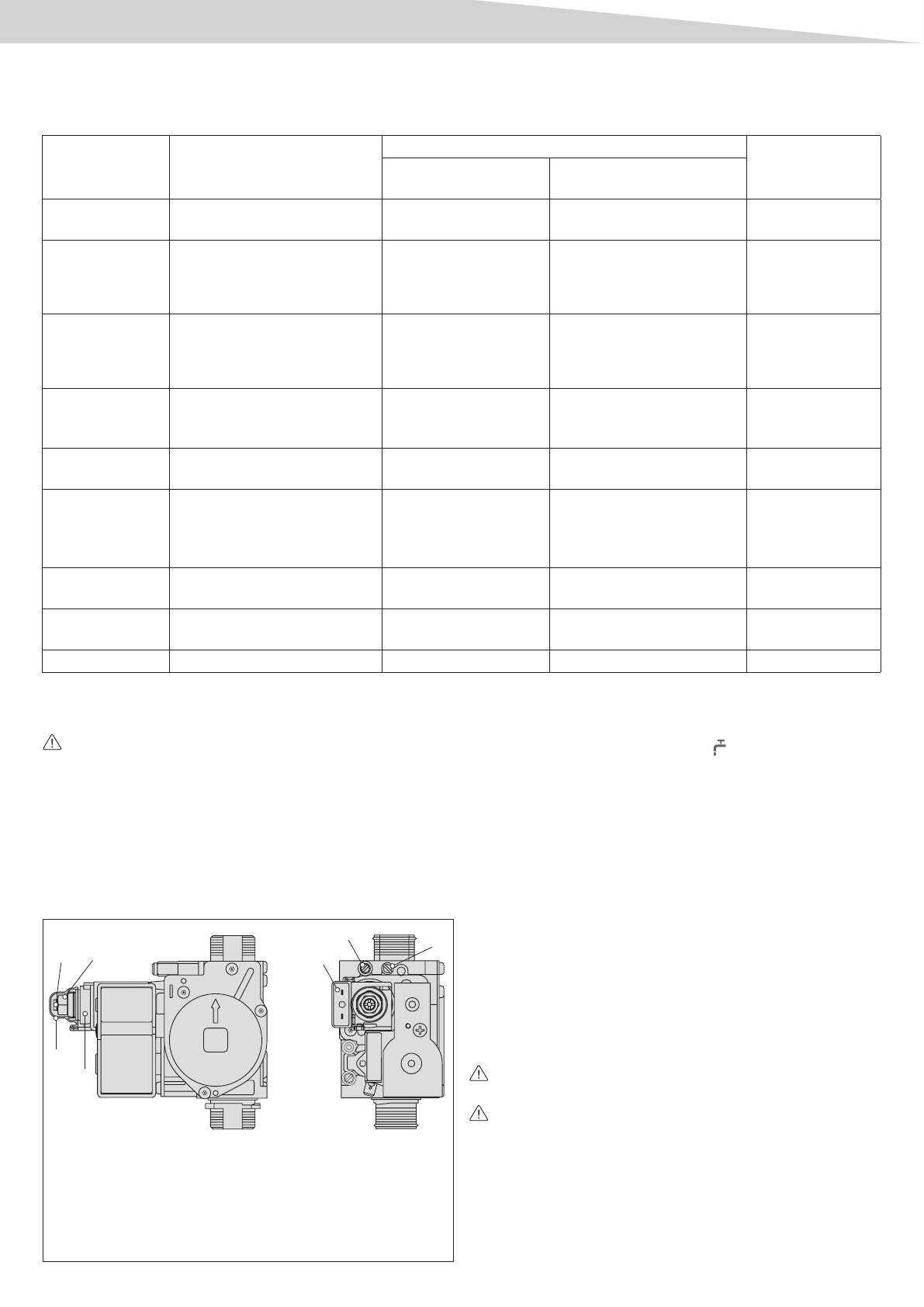

Ошибки

Котел защищен от сбоев с помощью электронной платы, которая при необходимости управляет блокировкой.

В случае блокировки светодиодный индикатор на панели управления изменит свой статус, в соответствии со следующим список

случаев, с которыми вы можете столкнуться.

ОЧЕРЁДНОСТЬ

ОШИБОК

ПРИЧИНА

ИНДИКАЦИЯ / ОШИБКА

ТИП ОШИБКИ

ЗЕЛЁНЫЙ

СВЕТОДИОД

КРАСНЫЙ СВЕТОДИОД

1

Срабатывание предельного
термостата

ВЫКЛ

Мигание (0,5 сек ВКЛ -

0,5 сек ВЫКЛ)

Блокировка

2

Аварийный сигнал датчика

давления воды

- Переход очерёдности 7 в

блокировку котла через 10 мин

ВЫКЛ

ВКЛ (Непрерывно)

Блокировка

3

Аварийный сигнал датчика

давления воды

- Переход очерёдности 6 в

блокировку котла через 10 мин

ВЫКЛ

ВКЛ (Непрерывно)

Блокировка

4

Розжиг недоступен
(окончание числа попыток
розжига)

ВЫКЛ

ВКЛ (Непрерывно)

Блокировка

5

Отказ NTC
контура отопления

ВЫКЛ

Мигание (0,2 сек ВКЛ -

0,2 сек ВЫКЛ)

Временная

6

Включение датчика давления
воздуха до начала работы
вентилятора или отключение
во время работы (*)

Мигание (0,5 сек

ВКЛ - 0,5 сек ВЫКЛ)

ВЫКЛ

Временная

7

Включение датчика давления
воды (*)

Мигание (0,5 сек

ВКЛ - 0,5 сек ВЫКЛ)

ВЫКЛ

Временная

8

Паразитное пламя

ВЫКЛ

Мигание (0,5 сек ВКЛ -

0,5 сек ВЫКЛ)

Временная

9

Отказ NTC контура ГВС

ВКЛ (Непрерывно)

ВКЛ (Непрерывно)

Временная

Проверка газовой регулировки

Регулировки  давления  должны  осуществляться  только  квали-

фицированным техническим персоналом.

Доступ  к  внутренним  компонентам  осуществляется  путем  снятия  ко-

жуха и поворачивания панели управления в соответствии с указания-

ми предыдущих разделов.

Регулировка  максимальной  и  минимальной  мощности  -  контур

горячего водоснабжения

Открутить  винт  точки  тестирования  давления  расположенного  внизу

газового клапана на приблизительно два оборота и подсоединить ма-

нометр. Отсоединить компенсационную трубу воздушной коробки.

1

2

3

4

5

6

7

1 Гаечный ключ регулировки минимума контура горячего водоснаб-

жения

2 Гайка регулировки максимального выхода

3 Защитная крышка

4 Катушка

5 Давление снизу клапана

6 Крепления разъема

7 Крепление компенсационной трубы воздушной коробки

Перевести  переключатель  в  положение    (лето)  (рис.  4.1)  и  повер-

нуть  переключатель  настройки  температуры  контура  горячего  водо-

снабжения на максимум. Включить котёл и проверить, что показания

манометра являются стабильным или при помощи миллиамперметра,

совместимого с модулятором, проверить, что модулятор поставляется

с  максимально  допустимым  током  (от  120  мA  до  165  мA  для  G20  и

GPL).

Осторожно  снять  защитный  колпачок  с  регулировочных  винтов  при

использовании отвертки в качестве рычага. При помощи ключа CH10,

переместить гайку регулировки максимальной мощности в целях до-

стижения  значения,  указанного  в  справочной  таблице.  Отсоединить

один  из  модуляторных  разъемов.  Подождать  пока  показания  давле-

ния на манометре не стабилизируются на минимальном значении. По-

средством гаечного ключа повернуть красный винт регулировки конту-

ра горячего водоснабжения на минимум и произвести калибровку до

отображения  на  манометре  значения,  указанного  в  таблице  данных.

Вновь  подсоединить  к  разъему  модулятора.  Закрыть  кран  горячей

воды. Осторожно заменить защитную крышку на регулировочных вин-

тах.

Электрическая  регулировка  минимума  и  максимума  контура  ото

-

пления

Функция  «электрической  регулировки”  активируется  и  дезакти-

вируется только через перемычку (JP3).
Плата электрического контура под напряжением (230 Вольт).

Для выполнения калибровочных операций, следует действовать сле-

дующим  образом:  Открутить  винт  точки  тестирования  давления  рас-

положенного внизу газового клапана на приблизительно два оборота

и подсоединить манометр. Выключить котёл, снять кожух и получить

доступ к плате контура. Установить перемычку JP3 (рис. 4.9) для под-

ключения ручек на панели управления для регулировки минимальной

и максимальной температуры системы отопления.
