14

Проверить, что предохранительный клапан подсоединён к дей-

ствующей системе сбора воды.

Для

слива системы отопления

:

-   отключить котёл

-   открыть сливной кран системы (C), собирая воду в специальную ем-

кость

-   слить воду из нижних частей системы.
Для

слива системы горячего водоснабжения

:

Каждый раз при наличии риска замораживания, следует сливать си-

стему горячего водоснабжения следующим образом:

- закрыть кран подачи водопроводной воды

- открыть все краны горячей и холодной воды

- слить воду из нижних частей котла.

ИСПОЛЬЗОВАНИЕ ПРИБОРА

Включение прибора

Первое  включение  котла  должно  осуществляться  авторизованным

техническим специалистом, который должен проверить:

-   что предоставленная информация относительно сетей подачи соот-

ветствует указанной на информационной табличке

-   что  данные  информационной  таблички  соответствуют  параметрам

сетей подачи (электричество, вода, газ)

-   что установка соответствует местным регламентам

-   электрическое соединение между сетью и заземлением выполнено

соответствующим образом

-   давление внутри контуров является достаточным.

Светодиодный  индикатор  на  панели  управления  может  загораться

разным цветом и частотой вспышек:

СОСТОЯНИЕ

ЗЕЛЁНЫЙ

КРАСНЫЙ

Состояние ВЫКЛ мигает 1с ВКЛ 5с ВЫКЛ ВЫКЛ
Наличие пламени ВКЛ

ВЫКЛ

Калибровка тока

н/д

мигает 0,5с ВКЛ
0,5с ВЫКЛ

Функция чистки

мигает 0,5с ВКЛ
0,5с ВЫКЛ

мигает 0,5с ВКЛ
0,5с ВЫКЛ

Режим ожидания мигает 1с ВКЛ 5с ВЫКЛ ВЫКЛ

Зажигание

Следует выполнить следующие действия:

-   Подсоединить котёл к сети электропитания

-   открыть газовый кран

-   отрегулировать комнатный термостат или таймер на желаемую тем-

пературу (приблизительно 20°C).

-   повернуть  функциональный  переключатель  на  летний  или  зимний

режим, в зависимости от сезона:

Рис

. 3.13

Заполнение и слив системы

Периодически  проверять,  что  давление  на  манометре  при  холодной

системе составляет от 1 до 1.5 бар. В случае избыточного давления,

следует отрегулировать сливной кран котла

Если  давление  слишком  низкое,

следует  подпитать  систему  ото

-

пления:

-   выполнять все операции следует при холодной системе

-   проверить, что клапан перекрытия воды от водопроводной сети от-

крыт

-   открыть крышку выходного клапана, который автоматически разме-

щен в верхней части нacoca (A), путем поворачивания на несколько

оборотов

-   медленно  открыть  заполняющий  кран  (B)  (в  целях  спуска  воздуха)

пока давление не будет составлять от 1 до 1.5 Бар

После заполнения, закрыть заполняющий кран.

РА

ЗДЕЛЬНЫЙ ДЫМО

ХОД

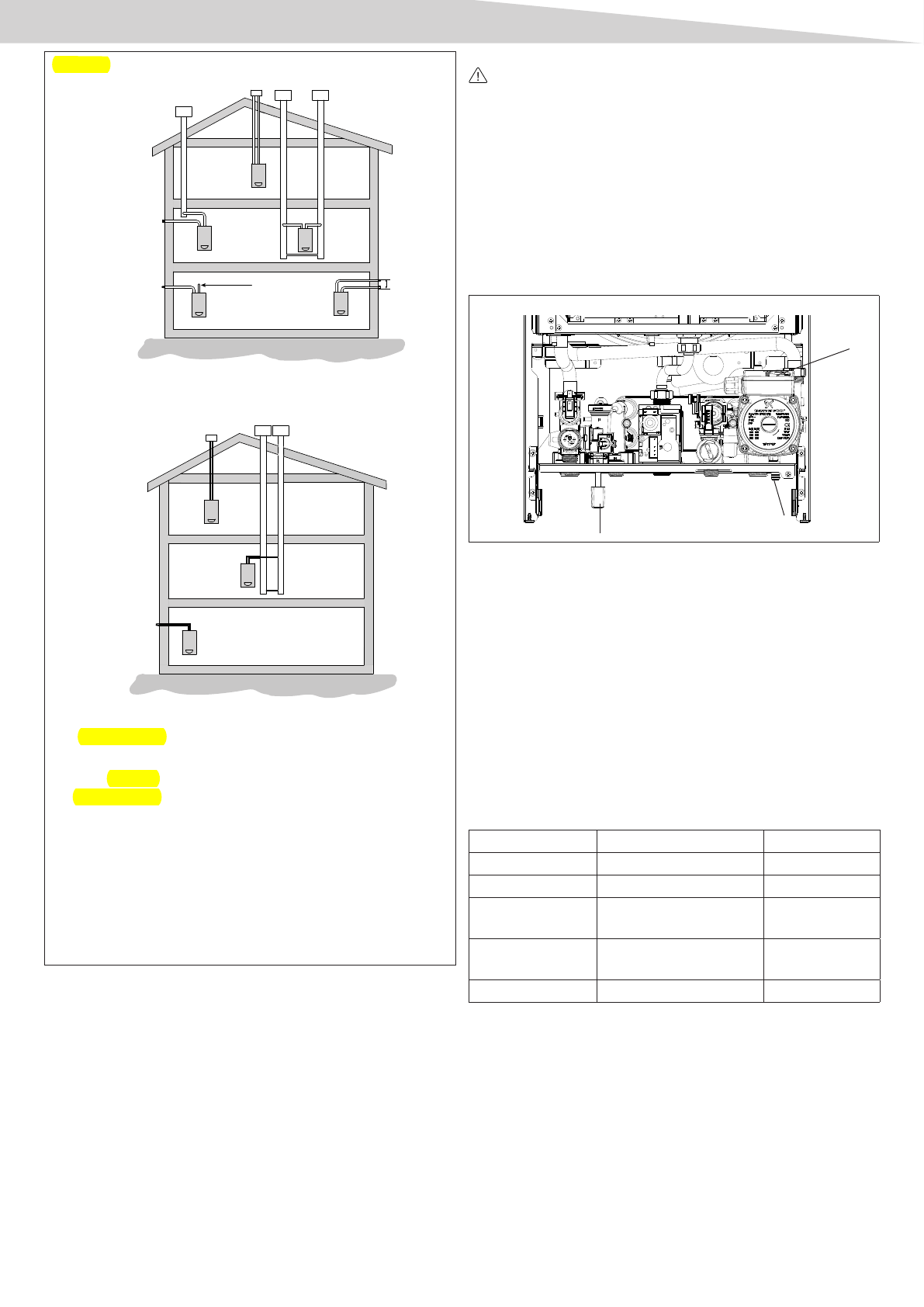

ВОЗМОЖНЫЕ КОНФИГУРАЦИИ ДРЕНАЖА

C12  Ко

аксиаль

ный  настенный  отвод.  Трубы  могут  отходить  от

котла  по  отдельности,  но  выходы  должны  быть  концентричными

или,  по  меньшей  мере,  достаточно  близки  для  обеспечения

подобных усло

в

ий ветра (в пределах 50 cм).

C32

Коаксиальный

отвод на крыше. Выходы как для C12.

C42  Отвод  и  всасывание  в  отдельных  общих  дымовых  трубах,  но

подвергаются одинаковым условиям ветра.
C52 Отдельный отвод и всасывание, на стене или крыше (в любом

случае, в зонах с разными уровнями давления). Точки отвода и вса-

сывания  никогда  не  должны  позиционироваться  на  противополож-

ных стенках.
C62  Отвод  и  всасывание  осуществляются  посредством  коммерче-

ского, сертифицированного отдельно трубопровода (1856/1).
C82  Отвод  в  одиночной  или  общей  дымной  трубе,  настенное  вса-

сывание.

C32

C82

C52

C12

C42

Uscita posteriore

50

C12

C32

C42

SCARICHI CONCENTRICI

КОАКСИАЛЬНЫЙ ДЬIMOXOД

ОПИСАНИЕ ПРИБОРА

A

B

C
