Летний  режим  (рис.  4.1)

:  Поворачивая  функциональный  переклю-

чатель в положение   (лето), подключается стандартная функция

горячего  водоснабжения.  Светодиодный  индикатор  горит  зеленым

светом и не мигает.

Зимний режим (рис. 4.2):

 поворачивая функциональный переклю-

чатель  в  пределах  зоны,  отмеченной  насечкой,  происходит  акти-

вация  котла  для  обеспечения  контура  горячего  водоснабжения  и

отопления.При  требовании  контура  отопления,  котёл  включается.

Светодиодный индикатор горит зеленым светом и не мигает

Регулировка  температуры  воды  контура  отопления:

для  регу-

лировки  температуры  воды  контура  отопления,  следует  повернуть

переключатель (рис. 4.2) по часовой стрелке для увеличения темпе-

ратуры  и  против  часовой  стрелки  для  уменьшения  (40°C  минимум

- 80°C максимум).

Регулировка температуры воды контура горячего водоснабже

-

ния (рис. 4.3):

для  регулировки  температуры  воды  контура  горячего  водоснабже-

ния (ванна, душ, кухня и т.д.), следует повернуть ручку с символом

в пределах регулировочного диапазона по часовой стрелке для

увеличения температуры воды и против часовой стрелки для умень-

шения температуры воды (37°C минимум - 60°C максимум).
Светодиодный индикатор горит зеленым светом и не мигает.
Котёл остается в рабочем режиме пока не будет достигнута задан-

ная  температура  или  не  будет  удовлетворена  потребность  тепла,

затем вновь переходит в  «ждущий» режим.

Спустя  несколько  минут  работы,  давление  на  подаче  газа  и  параме-

тры горения могут быть проверены.

Проверка давления на подаче газа

Переместить системный переключатель в положение выключения.

Доступ  к  внутренним  компонентам  осуществляется  путем  снятия  ко-

жуха и поворачивания панели управления в соответствии с указания-

ми предыдущих разделов. Открутить винт точки тестирования давле-

ния  расположенного  внизу  газового  клапана  приблизительно  на  два

оборота  и  подсоединить  манометр  (рис.  4.4).  Перевести  переключа-

тель на летний режим (рис. 4.1). Перевести переключатель настройки

температуры  воды  горячего  водоснабжения  на  максимум.  Подсоеди-

нить котёл к сети электропитания. Открыть кран горячей воды на мак-

симум.  Проверить  газовое  давление,  в  соответствии  со  значениями,

указанными в справочное таблице. Закрыть кран горячей воды.

Отсоединить манометр и вновь закрутить винт штуцера проверки дав-

ления расположенного снизу газового клапана.

Временное выключение

В случае временного отсутствия (выходные, короткие поездки и т.д.),

следует  повернуть  переключатель  в  положение    (ВЫКЛ.-СБРОС)

(рис. 4.5); светодиодные индикаторы  будут выключены.

Котёл останется в нерабочим режиме, но, тем не менее, он защищен

следующими системами:

-  противозамораживающая:  если  температура  воды  в  котле  опуска-

ется ниже 5°C, включается циркуляционный насос, и при необходи-

мости,  горелка,  в  целях  приведения  воды  на  безопасный  уровень

(35°C).

-  антиблокировочная  функция  циркулятора  в  режиме  отопления,

если запрос на тепло не делается в течение 24 часов, насос авто-

матически включается на 10 секунд

-  антиблокировочная  функция  трехходового  клапана:  в  режиме  си-

стемы  отопления,  если  запрос  на  тепло  не  делается  в  течение  24

часов, трехходовой клапан осуществляет полный цикл переключе-

ния.

Выключение на длительные периоды времени

В случае длительного отсутствия, следует выполнить следующие дей-

ствия:

-  повернуть  переключатель  в  положение    (ВЫКЛ.-СБРОС)  (рис.

4.7); светодиодный индикатор будут выключены

-   Переместить системный выключатель в положение выключения

-   закрыть топливный кран и краны на системе отопления и горячего

водоснабжения.

В  этот  момент  функция  антизамерзания  выключена:  слить  си-

стему при наличии риска образования льда.

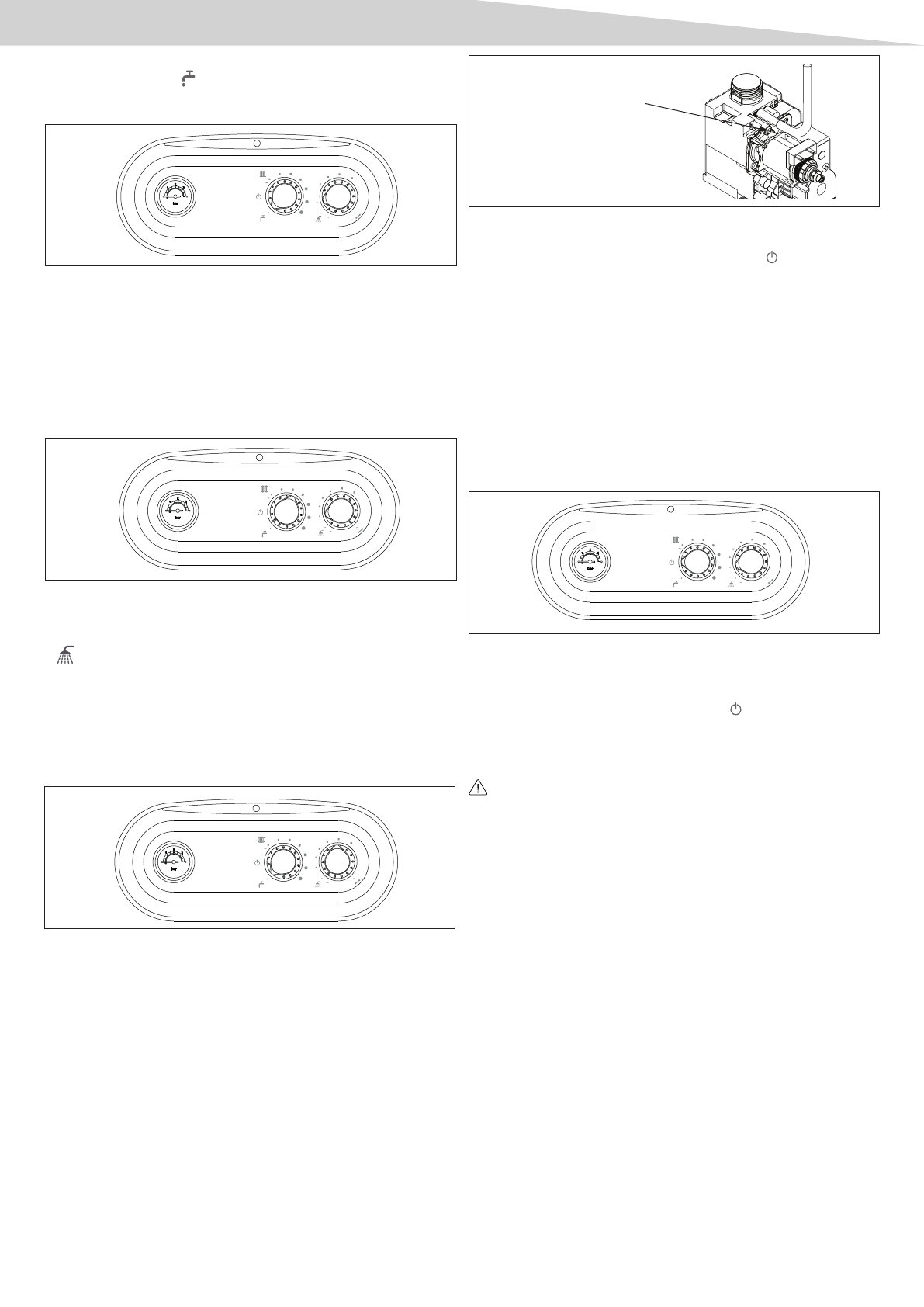

Parma 20

+

+

+
