10

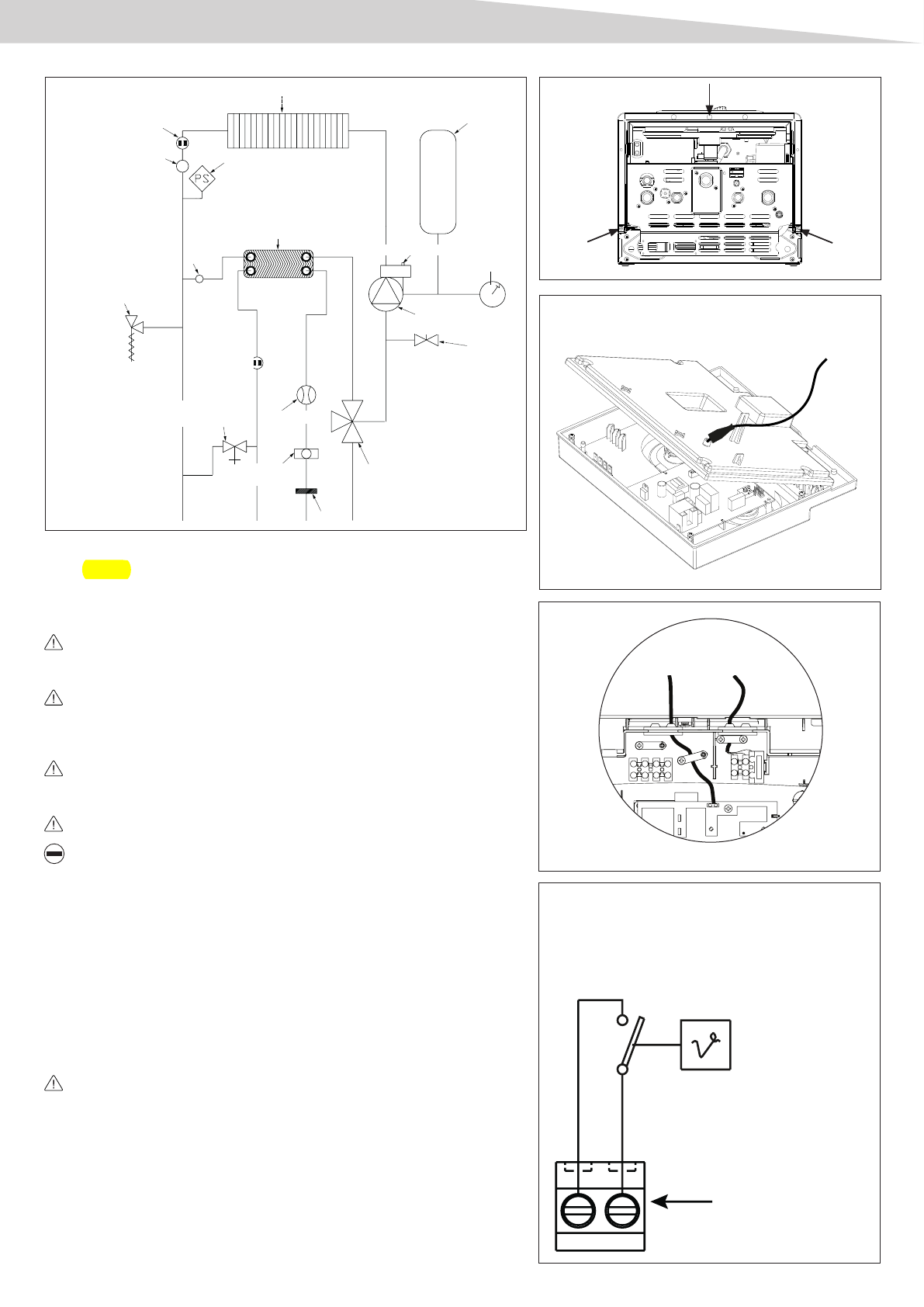

Электрические соединения

Котлы  P

arm

a  обеспечены  уровнем  защиты  IPX4D.  Электрическая  безопасность

прибора гарантируется только при его соответствующем подсоединении к эффек-

тивной  системе  заземления,  в  соответствии  с  действующими  стандартами  безо-

пасности.

Изготовитель не несет ответственность за ущерб людям или имуществу, обу-

словленный невыполненным подсоединением к системе заземления или не-

выполнением соответствующих регламентов.
Данное соединение должно осуществляться через двухполюсный выключа-

тель  с  размыканием  контакта,  по  меньшей  мере,  3  мм.  В  случае  необхо-

димости замены силового кабеля, следует использовать кабель «HAR H05

VV-F» 3x0.75 мм

2

 с максимальный диаметром 8 мм.

Силовой  кабель  прибора  не  должен  заменяться  пользователем  и  должен

подсоединяться  к  сети  230В-50Гц,  в  соответствии  с  полярностью  L-N  и  за-

землением.
Заземляющий провод должен быть на пару сантиметров длиннее других.
Запрещается  использовать  гидравлические,  тепловые  или  газовые  трубы

для заземления прибора.

Котлы отправляются с завода в полной комплектности с уже подсоединенным си-

ловым кабелем. Единственным необходимым соединением является подсоедине-

ние к комнатному термостату, к соответствующим выводам.

Для доступа к клеммной колодке:
-   Отсоединить котёл от сети электропитания

-   Открутить крепежные винты корпуса

-   Отцепить корпус от рамы

-   Провести кожух вдоль проводки электрода розжига

-   Отсоединить проводку электрода розжига от платы

-   Выполнить соединения

Комнатный термостат работает при низком безопасном напряжении (24В

пост.

тока).

FILTER

FLOW

REGULATOR

FLOWMETER

DHW HEAT EXCHANGER

DHW NTC

PROBE

FILLING TAP

SAFETY VALVE

BY-PASS

WATER PRESSURE SWITCH

LIMIT

THERMOSTAT

HEATING

NTC PROBE

HEAT EXCHANGER

EXPANSION

VESSEL

AIR VENT VALVE

CIRCULATOR

HYDROMETER

DRAIN TAP

THREE WAY

VALVE

Предохранительный

клапан

Сливной кран

датчик NTC

контура

отопления

ограничительный

термостат

реле давления воды

датчик NTC

контура

горячего

водоснабжения

теплообменник контура горячего

водоснабжения

Регулятор

потока

Расходомер

Фильтр

Теплообменник

Воздушный вентиляционный клапан

Циркуляционный

насос

Трехходовой клапан

Манометр

Расширительный бак

Байпас

Заполняющий

кран

Водяной контур

ОПИСАНИЕ ПРИБОРА

ПРОВОДКА ЭЛЕКТРОДА

РОЗЖИГА В КОЖУХЕ

TERMOSTATO

AMBIENTE

CAVO

ALIMENTAZIONE

ELETTRICA

КОМНАТНЫЙ

ТЕРМОСТАТ

СИЛОВОЙ

КАБЕЛЬ

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ С

КОМНАТНЫМ ТЕРМОСТАТОМ

Комнатный термостат (24В пост.

тока.)  должен  быть  установлен  по-

сле снятия u-болта на разъеме X5

Вход  комнатного  термостата  при

низком безопасном напряжении.

КОМНАТНЫЙ

ТЕРМОСТАТ

X5

TERMOSTATO

AMBIENTE
