2
Сведения о котле
Logamax U072 – 6 720 805 144 (2014/04)
7
2.9

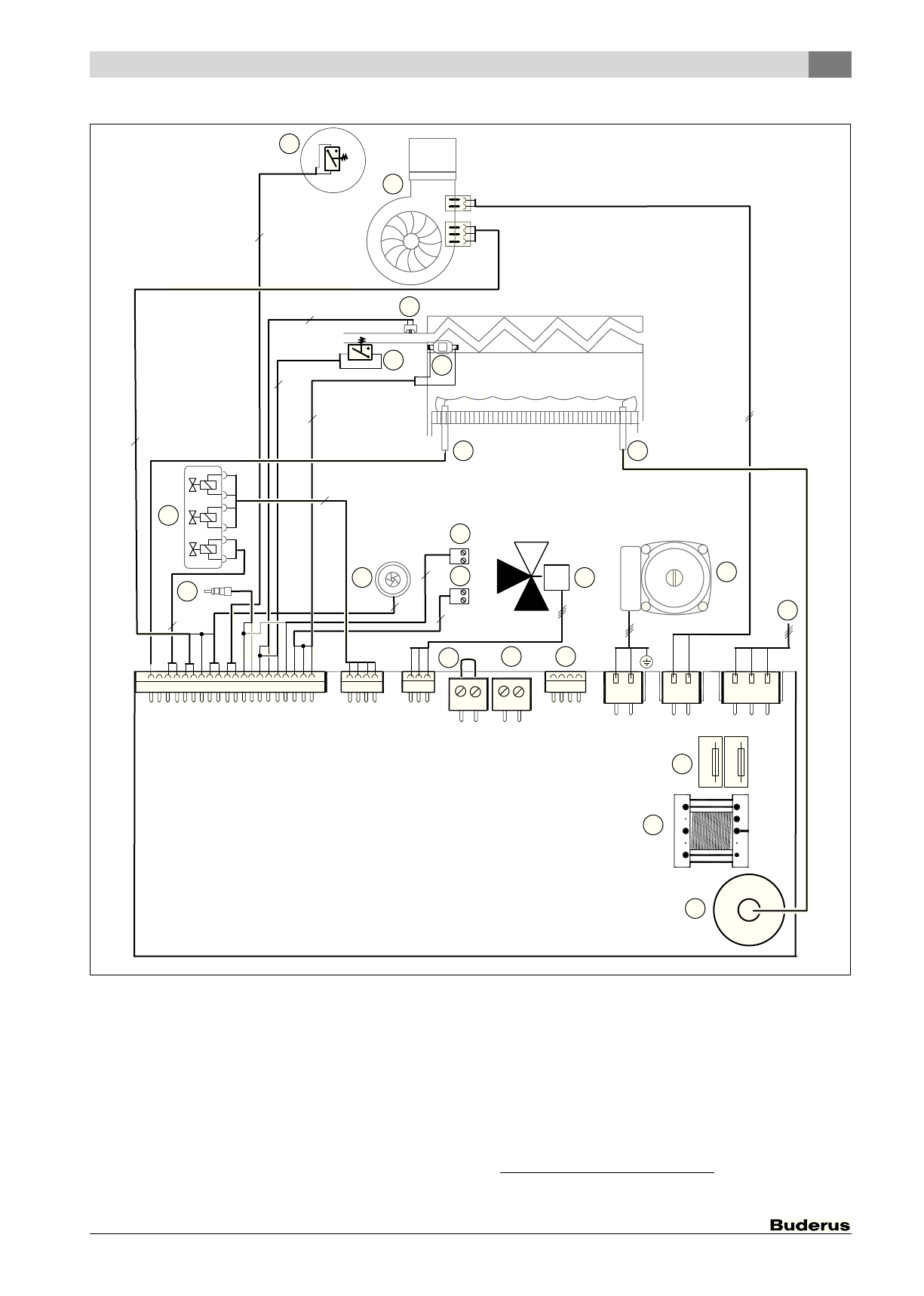

Электрическая схема
Рис. 5
[1]
Дифференциальное реле давления
[2]
Нагнетающий вентилятор
[3]
Датчик температуры подающей линии
[4]
Реле давления
[5]
Ограничитель температуры котловой воды
[6]
Электрод ионизации
[7]
Электрод розжига
[8]
Газовая арматура
[9]
Подключение датчика температуры бойлера (U072-18/24)
[10] Турбина (U072-12K/18K/24K)
[11] Подключение сигнала тревоги (24 В =, макс. 40 мA)
[12] 3-ходовой клапан
[13] Насос котлового контура
[14] Датчик температуры горячей воды
[15] Соединительный провод 230 В
[16] Подключение OTM или регулятора On/Off
1)
[17] Подключение датчика наружной температуры
[18] Диагностический разъём
[19] Трансформатор
[20] Запальный трансформатор
6 720 806 640-20.3O
15
2
13
17
18
16
8
4
2
3
2
2
2
2
2
2
10
12
9
11
3
4
6
7
5
1
21
20
19
14
3
M
TH EXT
DIAG
PUMP
FAN
N PE L a
3 WAY
GV
T1.6A
T1.6A
1) Перед подключением удалите перемычку
