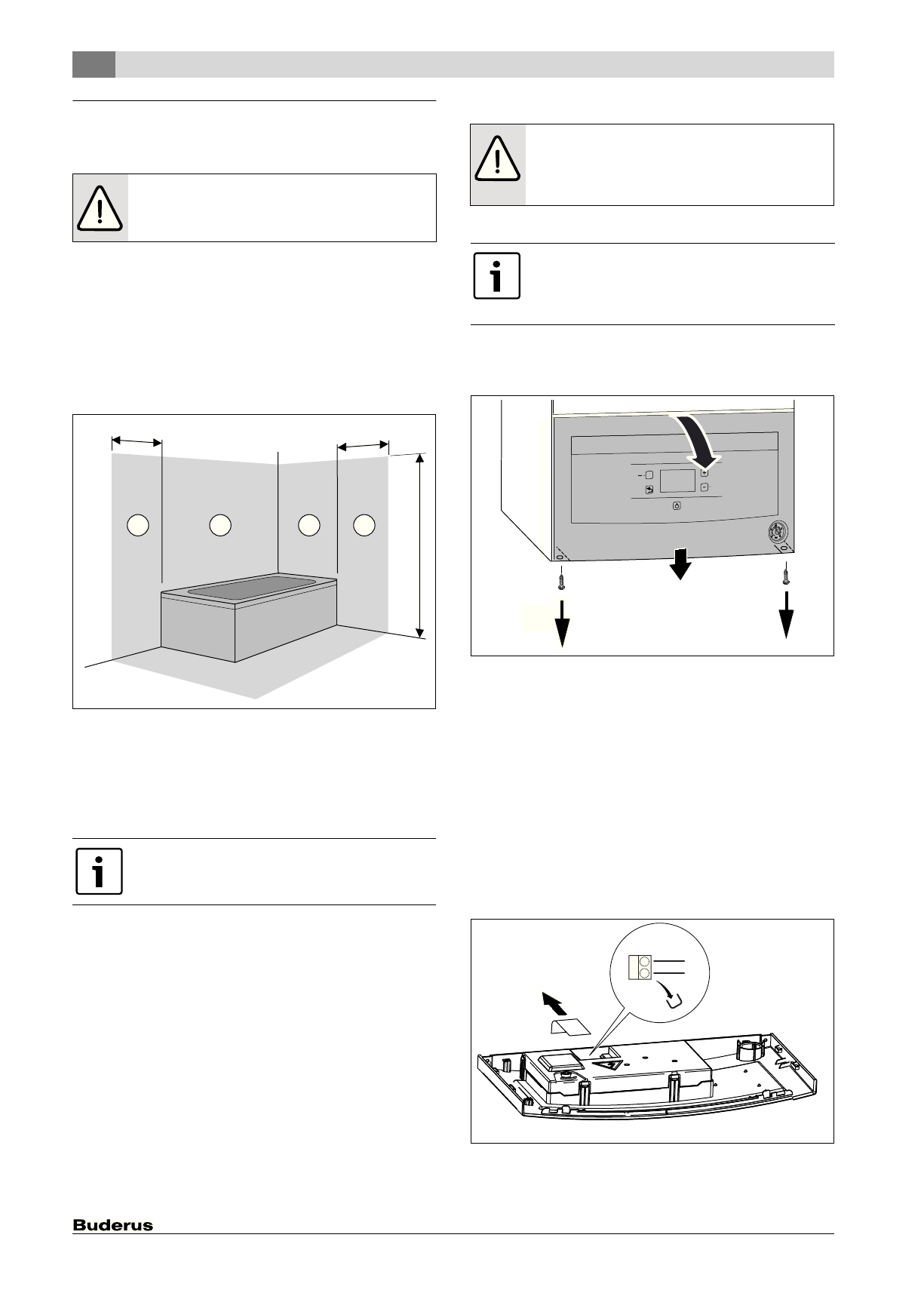

6
Электрические соединения
Logamax U072 – 6 720 805 144 (2014/04)
18
6
Электрические соединения
6.1
Общие указания
Вся регулирующая, управляющая и защитная арматура котла
прошла проверку и готова к эксплуатации.
Выполняйте требования местных энергоснабжающих организаций
относительно защитных мер (ПУЭ).
В помещениях с ванной или душем прибор устанавливать
запрещается.
К питающему кабелю нельзя подключать других потребителей.
В зоне безопасности 1 прокладывайте кабель вертикально вверх.
Рис. 20
[1]
Зона безопасности 1, непосредственно над ванной
[2]
Зона безопасности 2, расстояние 60 см от ванны/душа
Предохранители
Котёл защищён двумя предохранителями. Они находятся на
электронной плате (
6.2
Подключение прибора
Прибор поставляется с подсоединенным кабелем сетевого питания
без штекера.
▶ Монтировать на кабель сетевого питания подходящий штекер
-или-
▶ Плотно соединить кабель с распределителем.
▶ При недостаточной длине провода отсоедините его
(
▶ Если котёл подключен в зоне защиты 1 или 2, то отсоедините
провод (
глава 6.3.2) и используйте провод типа NYM-I 3 x
1,5 мм
2
.
6.3
Подключение блока управления
Откиньте блок управления вниз
1. Отверните винты.
2. Потяните блок управления вниз.
3. Откиньте блок управления вниз.
Рис. 21
6.3.1 Подключение регулятора on/off или регулятора Open-
Therm
Котел можно эксплуатировать только с регулятором Bosch.
Регулятор должен быть рассчитан на сетевое напряжение (от
отопительного котла) и не должен иметь собственного заземления.
Установку и электрическое подключение см. в соответствующей
инструкции по монтажу.
Контакты для подключения регулятора к блоку управления
находятся под крышкой.
▶ Снимите крышку.
▶ Удалите перемычку на клеммах TH.
▶ Подключите регулятор к клеммам ТН.
Рис. 22
OПACHO:
удар электрическим током!
▶ Перед выполнением работ на электрических узлах
обязательно отключить напряжение питания.
Дополнительные предохранители находятся на
крышке блока управления.
225 cm
6 720 612 659-13.3TT
2
2
1
1
60 cm
60 cm
УBEДOMДEHИE:
Остатки проводов могут повредить
блок управления.
▶ Снимайте изоляцию с проводов только вне блока
управления.
Облицовка закреплена двумя винтами для
предотвращения несанкционированного снятия
(электробезопасность).
▶ Всегда крепите облицовку этими винтами.
6 720 809 941-04.1O
1.
1.
ok
reset
press 5s
mode
2.
2.
3.
3.
2.
3.
6 720 809 941-05.1O
1.
T
H
2.
3.
