Сведения о котле
Logamax U072 – 6 720 805 144 (2014/04)
6
2.8

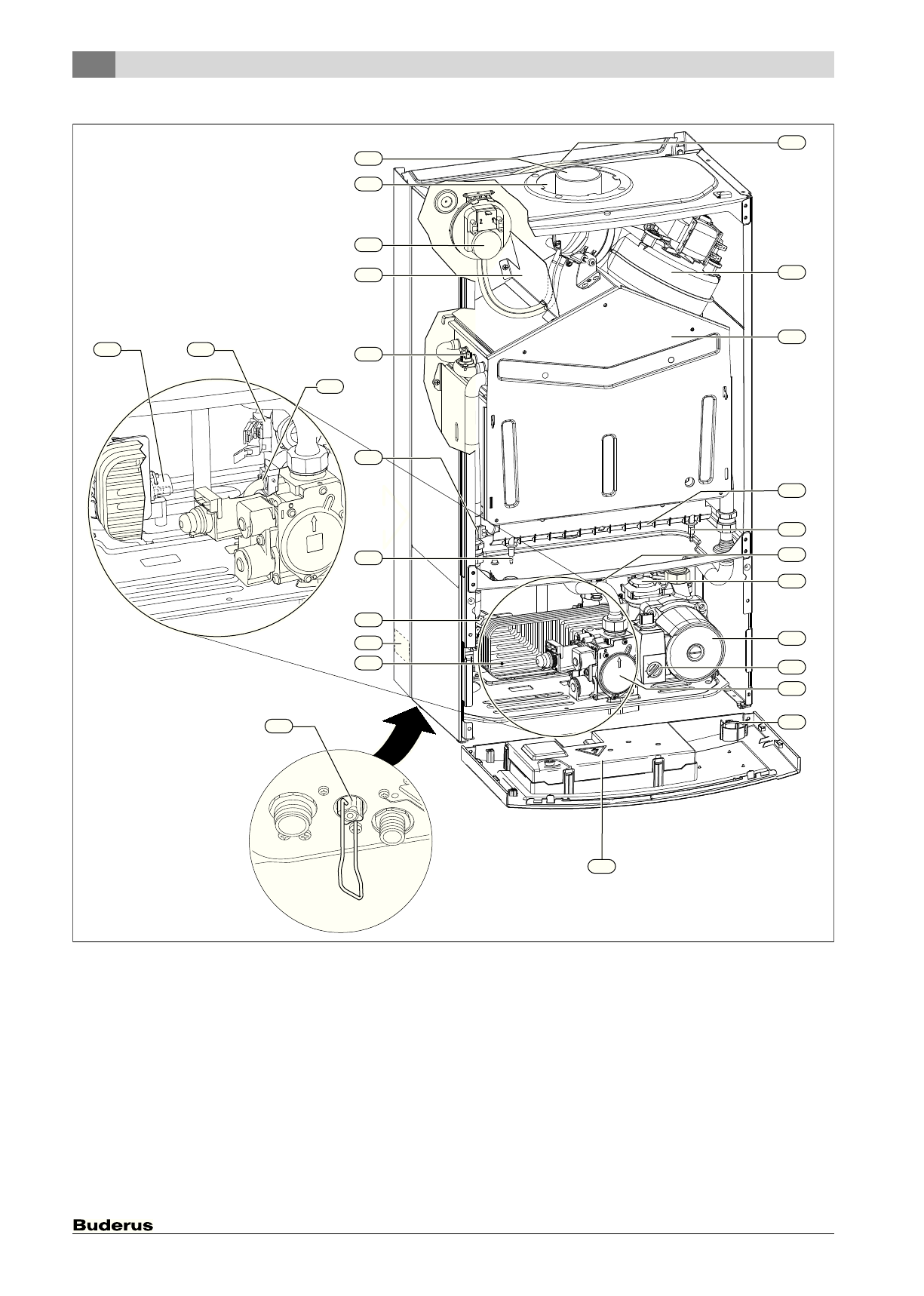

Конструкция прибора
Рис. 4
[1]
Расширительный бак
[2]
Нагнетающий вентилятор
[3]
Камера сгорания
[4]
Горелка
[5]
Электрод розжига
[6]
Предохранительный клапан (отопительный контур)
[7]
Автоматический воздухоотводчик
[8]
Насос котлового контура
[9]
Переключатель частоты вращения насоса
[10] Газовая арматура
[11] Манометр
[12] Блок управления
[13] Устройство для заполнения
[14] Пластинчатый теплообменник для двухконтурных котлов
(U072-12K/18K/24K)
[15] Заводская табличка
[16] Реле давления
[17] Электрод ионизации
[18] Датчик температуры подающей линии
[19] Ограничитель температуры котловой воды
[20] Воздухонаправляющий щиток
[21] Дифференциальное реле давления
[22] Всасывание воздуха для горения
[23] Труба для отвода дымовых газов
[24] Датчик температуры горячей воды (U072-12K/18K/24K)
[25] Предохранительный клапан (холодная вода)
[26] Расходомер (турбина) (U072-12K/18K/24K)
