7

Ввод в эксплуатацию

Logamax U072 – 6 720 805 144 (2014/04)

19

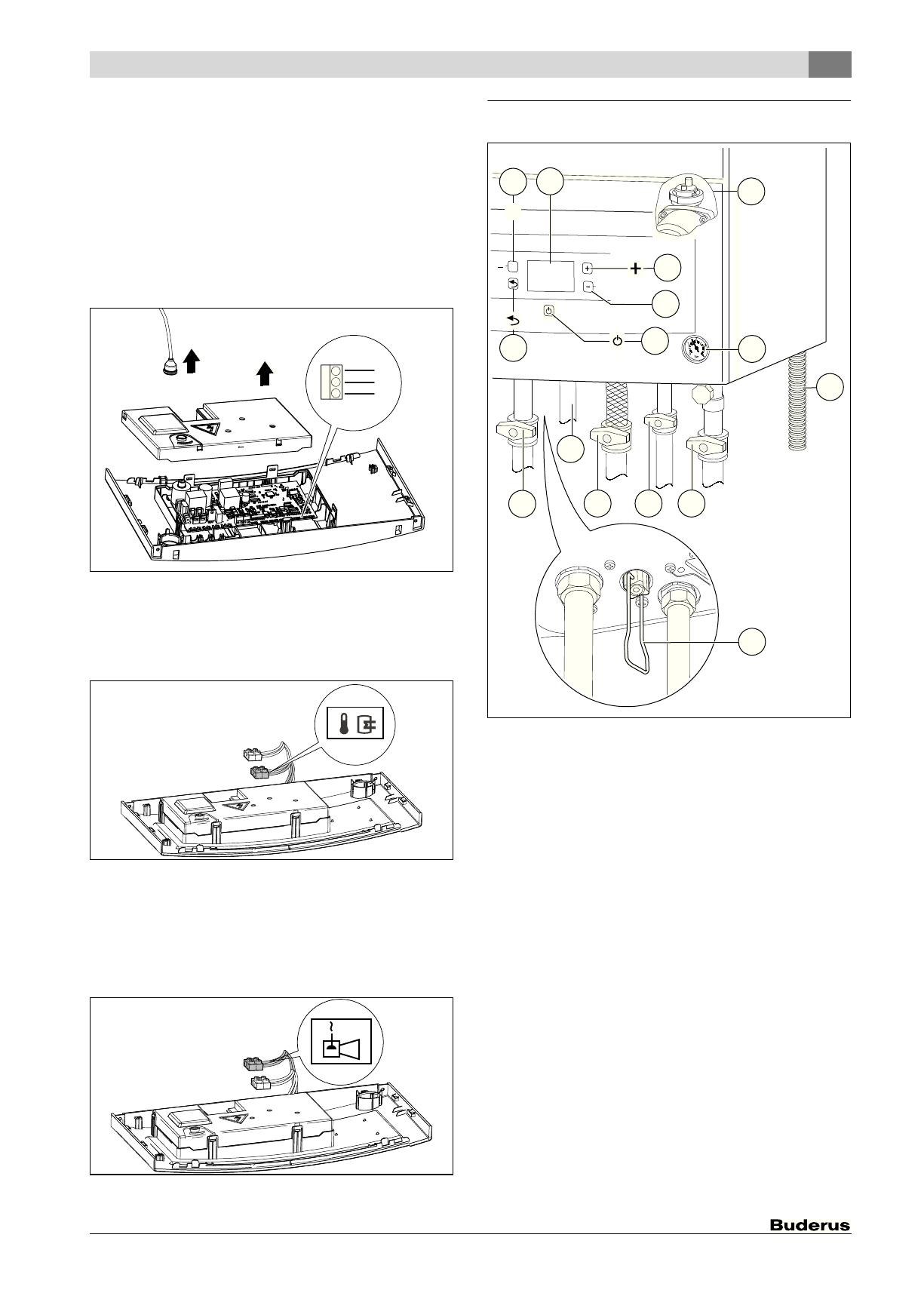

6.3.2 Замена кабеля сетевого питания

Используйте только оригинальный сетевой провод.

Для подключения сетевого провода нужно открыть блок
управления.

▶ Отсоедините запальный провод.
▶ Снимите крышку.
▶ Отсоедините старый сетевой провод.
▶ Вставьте штекер нового провода на электронной плате.
▶ Вставьте фиксатор провода в корпус.
▶ Установите крышку корпуса.
▶ Подсоедините запальный провод.

Рис. 23

6.3.3 Подключение датчика температуры бойлера

(только U072-18/24)

▶ Подключите бойлер Bosch с датчиком температуры

непосредственно к соединительным клеммам.

Рис. 24

6.3.4 Подключение контакта тревоги

▶ Подключите контакт тревоги непосредственно к соединительным

клеммам.

Контакт тревоги замкнут при неисправности.

Максимальная нагрузка на контакт тревоги: 24 В, 20 мA.

Рис. 25

7

Ввод в эксплуатацию

Рис. 26

[1]

Сливной шланг

[2]

Кран обратной линии отопления (дополнительная
комплектация)

[3]

Кран холодной воды (дополнительная комплектация)

[4]

Газовый кран (закрыт) (дополнительная комплектация)

[5]

Горячая вода

[6]

Кран подающей линии отопления (дополнительная
комплектация)

[7]

Кнопка «Возврат» (= выйти из сервисной функции/подменю
без сохранения)

[8]

Кнопка ok (= подтвердить выбор, сохранить значение)

[9]

Дисплей

[10] Автоматический воздухоотводчик
[11] Кнопка +
[12] Кнопка   –  (mode)
[13] Кнопка «Stand-by»
[14] Манометр
[15] Устройство для заполнения

6 720 809 941-07.1O

N

L

PE

2.

1.

3.

6 720 809 941-08.1O

6 720 809 941-09.1O

6 720 809 941-11.1O

mode

reset

press 5s

mode

ok

10

1

14

15

12

13

11

2

3

4

5

6

8

9

ok

7
