Установка котла
Logamax U072 – 6 720 805 144 (2014/04)
15
5.2
Качество воды (вода для наполнения и подпитки)
Непригодная или загрязнённая вода может привести к
неисправностям котла и повреждению теплообменника.
Также возможно нарушение горячего водоснабжения из-за
образования шлама, коррозии и известковых отложений.
Для защиты оборудования от известковых отложений в течение
всего срока службы и для обеспечения безаварийной работы
необходимо соблюдать следующее:
• Заполняйте систему только чистой водопроводной водой
(учитывайте график на рис. 13).
• Вода из скважин и грунтовые воды непригодны для заполнения
отопительной системы.
• Ограничивайте общее количество средств регулирования
жёсткости в воде для заполнения и подпитки.
График на стр. 13 предназначен для проверки допускаемого
количества воды для заполнения в зависимости от ее качества.

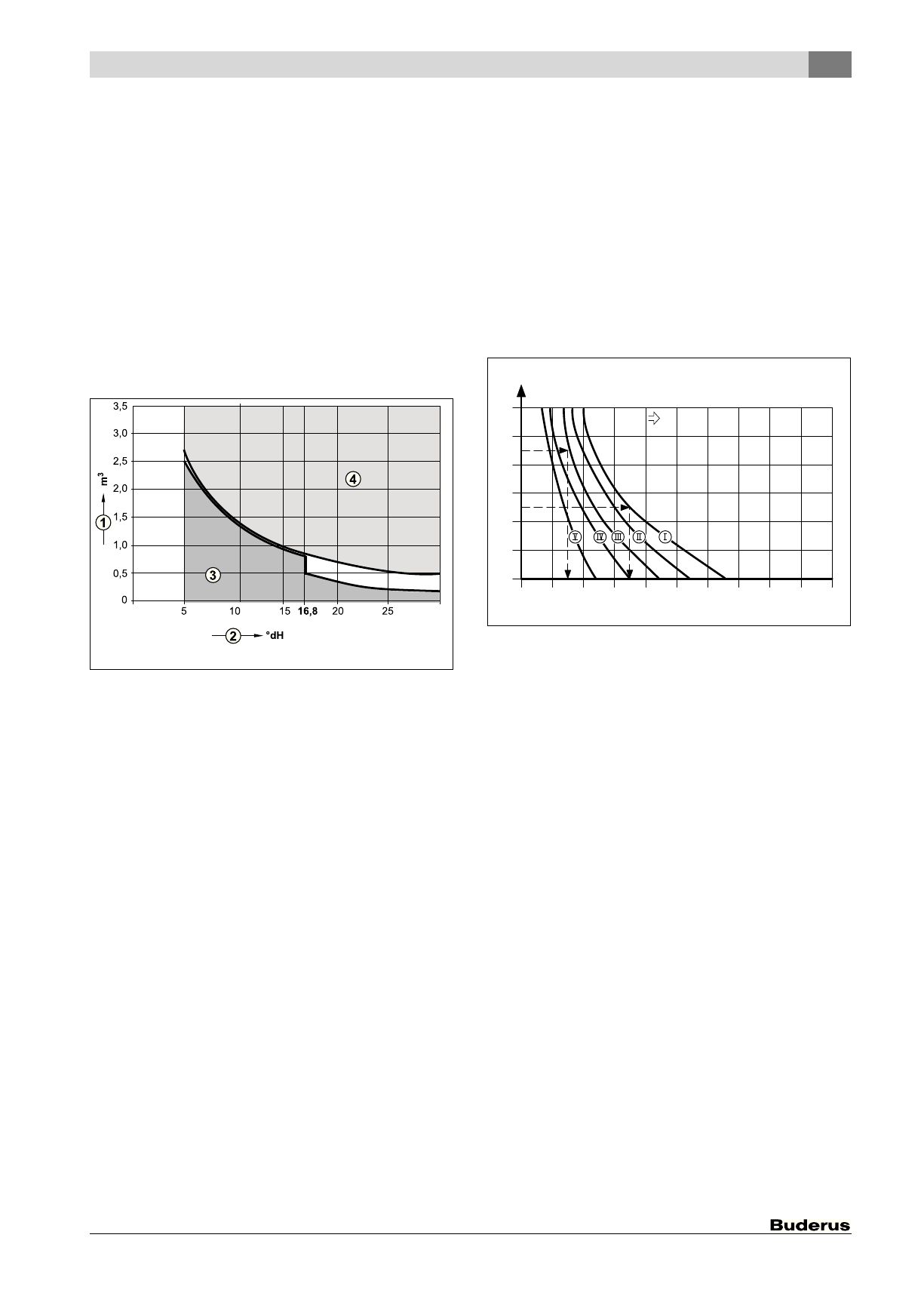

Рис. 13 Требования к воде для заполнения
отдельного котла мощностью до 100 кВт
[1]
Объём воды за весь срок службы котла (в м
3
)
[2]
Жёсткость воды (°dH)
[3]
Необработанная вода, соответствующая требованиям к
питьевой воде
[4]
В области выше граничной кривой требуются определённые
меры. Необходимо разделение системы теплообменником.
Если это невозможно, то обратитесь в филиал Buderus за
консультациями по этому вопросу. Это касается также
каскадных установок.
• Если фактически необходимое количество воды для заполнения
системы больше, чем объём воды за весь срок службы
(
рис. 13), то необходимо провести обработку воды. При этом
можно использовать только разрешённые фирмой Buderus
химикаты, средства для обработки воды и др.
• Запросите на фирме Buderus, какие меры разрешаются для
подготовки воды. Дополнительные рекомендации приведены в
Рабочем листе Buderus K8.
• Запрещается обрабатывать воду средствами (химическими
добавками), повышающими или снижающими значение pH,
антифризами или умягчителями.
▶ Тщательно промойте отопительную систему перед заполнением.
5.3
Проверка емкости расширительного бака
По приведённому далее графику можно сделать предварительную
оценку, достаточно ли встроенного расширительного бака или
требуется дополнительный бак.
Изображенные характеристические кривые построены на основе
следующих параметров:
• За начальное количество воды в расширительном баке
принимается 1% от количества воды в системе отопления или
20% от емкости расширительного бака
• рабочая разность давлений предохранительного клапана
составляет 0,5 бар
• предварительное давление расширительного бака соответствует
статической высоте установки над теплообменником
• Максимальное рабочее давление: < 3 бар
Рис. 14
I
Предварительное давление 0,2 бар
II
Предварительное давление 0,5 бар (первоначальная
установка)
III
Предварительное давление 0,75 бар
IV
Предварительное давление 1,0 бар
V
Предварительное давление 1,2 бар
t
V
Температура подающей линии змеевика
V
A
Объём системы в литрах
A
Рабочая область расширительного бака
B
Требуется дополнительный расширительный бак
▶ В граничной зоне: Определить точный объем бака.
▶ Если точка пересечения находится справа от кривой: установить
дополнительный расширительный бак.
5.4
Выбор места монтажа
Требования к помещению для монтажа
Соблюдать положения инструкции DVGW-TRGI, а для котлов,
работающих на сжиженном газе – положения инструкции TRF в их
соответствующей последней редакции.
▶ Соблюдать местные государственные предписания.
▶ Соблюдать минимальные монтажные размеры, приведенные в
инструкциях по монтажу принадлежностей для отвода дымовых
газов.
Воздух для горения газа
Чтобы предотвратить коррозию, воздух для горения газа не должен
содержать агрессивных веществ.
Способствующими коррозии считаются галогенсодержащие
углеводороды, соединения хлора и фтора. Они могут содержаться в
растворителях, красках, клеях, горючих газах и бытовых чистящих
средствах.
