Установка котла
Logamax U072 – 6 720 805 144 (2014/04)
17
5.6
Монтаж трубопроводов
▶ Подвести трубу подачи газа.
▶ Все соединения труб должны быть рассчитаны на давление 3 бар,
а в контуре горячей воды - на 10 бар.
1)
или мембранный
клапан
.
▶ Для заполнения и слива воды установите отдельный кран в самой
нижней точке отопительной системы.
▶ Проложите сливную линию предохранительного клапана из
коррозионностойких материалов (ATV-A 251).
К ним относятся: керамические трубы, PVC трубы из ПВХ и
твёрдого ПВХ PVC, PE-HD трубы из полиэтилена высокой
плотности и полипропилена, ABS/ASA трубы из АБС/AСА,
чугунные трубы, эмалированные внутри или с покрытием,
стальные трубы с полимерным покрытием, трубы из
нержавеющей стали, трубы из боросиликатного стекла.
5.7
Проверка подключений
Подача воды
▶ Откройте краны на подающей и обратной линиях и заполните
систему отопления.
▶ Проверьте отсутствие протечек в местах соединений
(максимальное испытательное давление 2,5 бар по манометру).
▶ Откройте кран холодной воды на котле и кран горячей воды в
одном из мест водоразбора и дождитесь, когда начнёт выходить
вода (испытательное давление максимум 10 бар).
Газопровод
▶ Закройте газовый кран для защиты газовой арматуры от
повреждения высоким давленим.
▶ Проверьте герметичность в местах соединений (максимальное
контрольное давление 150 мбар).
▶ Понизить давление в газопроводе до рабочего.
5.8
Подключение к системе отвода дымовых газов
▶ Проверьте, установлено ли уплотнение на патрубке отвода
дымовых газов.
▶ Монтировать газоотводную арматуру и закрепить ее
прилагаемыми винтами.

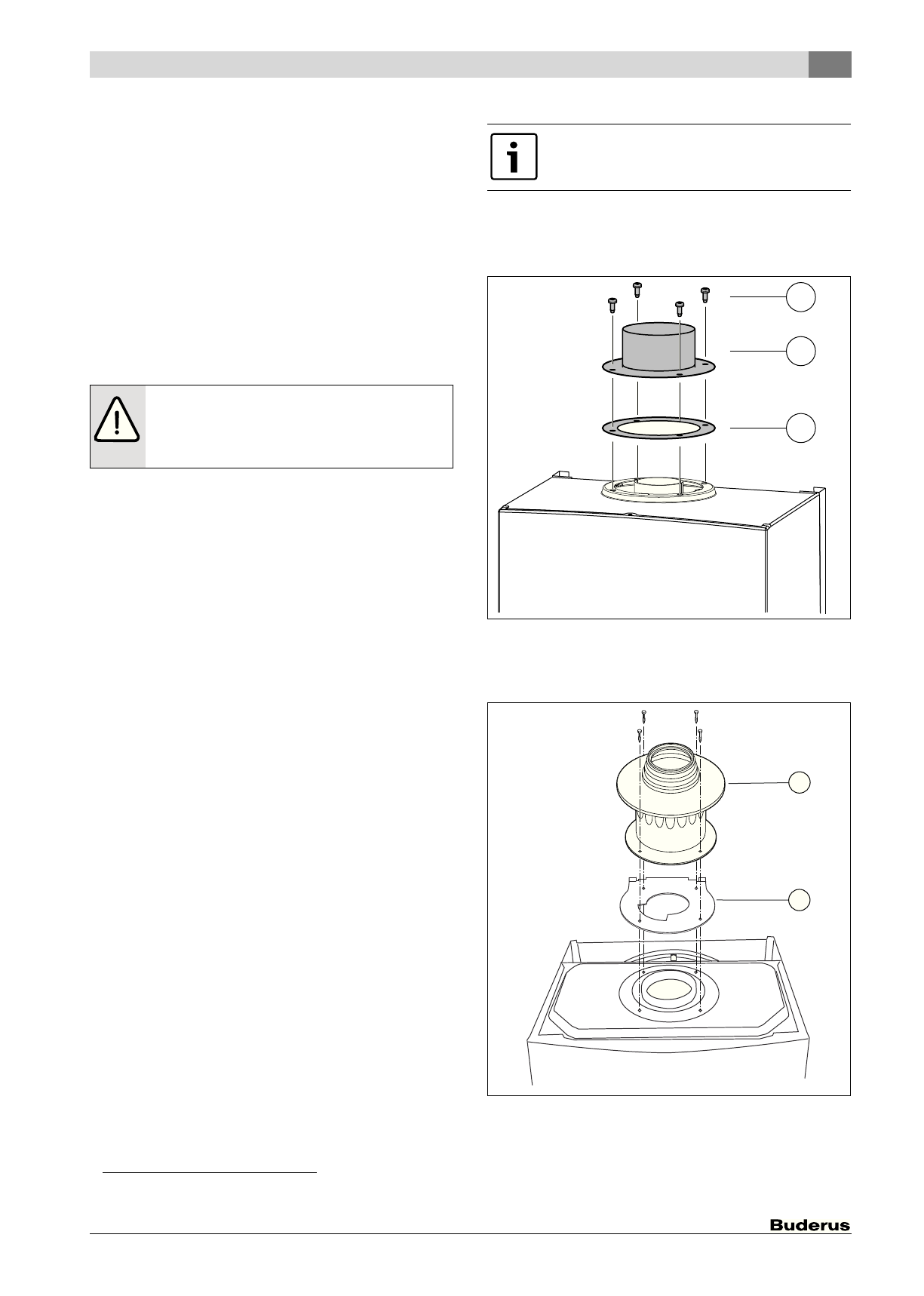

Рис. 18 Крепление переходника
[1]
Винты
[2]
Патрубок для отвода дымовых газов.
[3]
Уплотнение
Рис. 19 Установка переходника в системе отвода дымовых газов
B
22
и при наличии дроссельной диафрагмы
[1]
Переходник дымовых газов (изделие 7 716 050 000)
[2]
Дроссельная диафрагма (изделие 7 736 995 123)
▶ Проверьте герметичность тракта дымовых газов (
1) Дополнительное оборудование
УBEДOMДEHИE:
▶ Не допускается изменять или перекрывать
отводящий трубопровод.
▶ Шланги следует прокладывать всегда с уклоном.
Подробная информация приведена в главе 4.3,
стр. 11.
