Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Сведения о приборе
2

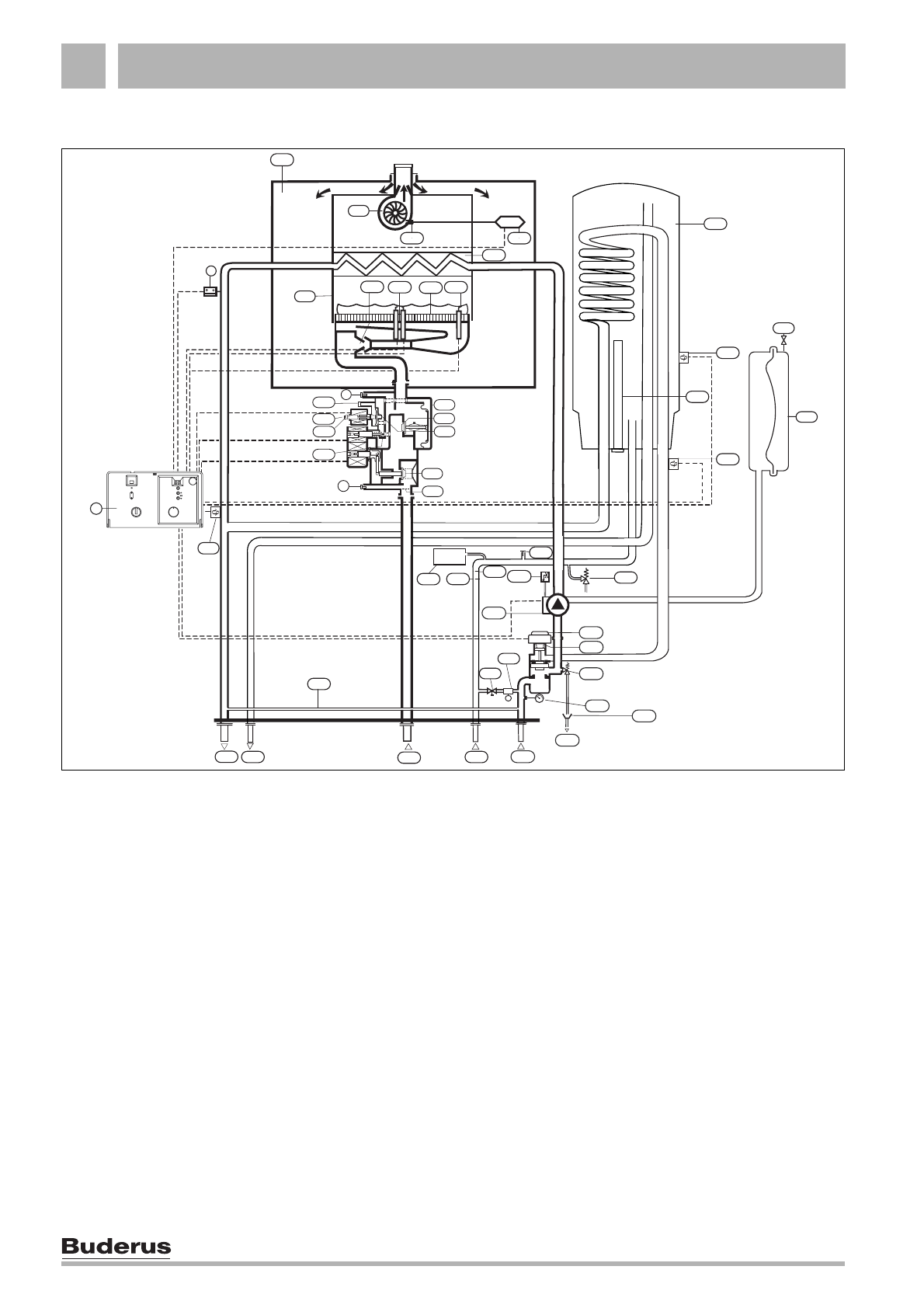

2.10 Функциональная схема
Рис 6
Функциональная схема Logamax U052-24T
3
Измерительный патрубок (давление газа в форсунке)
4
UBA H3
6
Ограничитель температуры
7
Измерительный патрубок сетевого давления газа
8.1
Манометр
11
Байпас
14
Сифон (Комплектующие)
15
Предохранительный клапан (oтoпительный кoнтур)
18
Отопительный насос
20
Расширительный бак
26
Вентиль для наполнения азотом
27
Автоматический воздушный клапан
29
Инжекторные форсунки
30
Крышка горелки
32
Контролирующий электрод
33
Запальный электрод
35
Тепловой блок
36
Датчик температуры в подающей магистрали
38
Устройство для наполнения
38.1
Разъединитель (комплектующие)
43
Подающая магистраль отопительного контура
44
Горячая вода
45
Газ
46
Холодная вода
47
Обратная линия отопительного контура
48
Слив
53
Регулятор давления
55
Фильтр
56
Газовая арматура
57
Предохранительный клапан 1
57.1
Предохранительный клапан 2
63
Регулировочный винт максимального расхода газа
64
Регулировочный винт минимального расхода газа
69
Регулирующий клапан
84
Двигатель 3-ходового клапана
88
3-ходовой клапан
226
Вентилятор
228
Дифференциальное реле давления
229
Воздушная камера
355
Расширительный бак для горячей воды
406
Водяной фильтр
407
Ограничитель потока
408
Предохранительный клапан (горячая вода)
409
Место подсоединения для циркуляции технической
воды
411
Камера сгорания
412
Разъем для подключения дифференциального реле
давления
429
Эмалированный eмкостный водонагреватель объемом 48 л
432
Датчик температуры емкостного водонагревателя
433
Датчик температуры в возвратной линии емкостного
водонагревателя
434
Защитный анод
441
Отверстие для выравнивания давления
47
48
14
18
8.1
15
88
84
27
43
44
46
45
6
36
6 720 613 040-06.1O
26
20
406
38
38.1
409
11
355
429
434
432
433
408
407
7
53
56
57
69
441
63
64
57.1
55
32
29
30
33
4
229
411
226
412
228
35
3
