19
Оставляем за собой право на изменения!

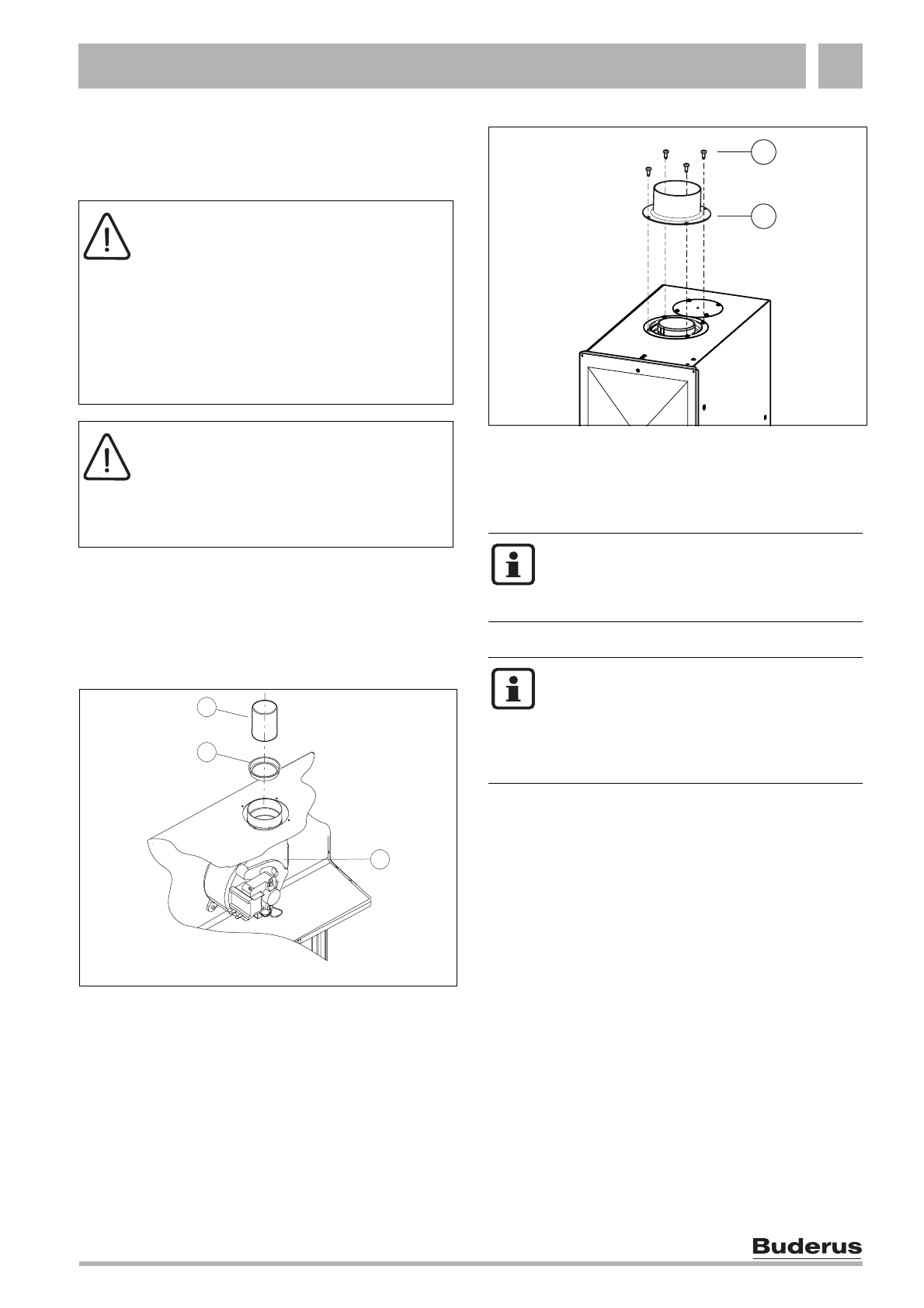

Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Установка водонагревателя
4
4.6
Система отвода продуктов
сгорания
4.6.1
Logamax U052-24T
Установка дроссельной заслонки
z
Вынуть соединительную втулку (1) из
вентилятора (3).
z
Вставить дроссельную заслонку (2) в патрубок
вентилятора.
z
Снова установить соединительную втулку (1).
Рис 16 Установка дроссельной заслонки
1
Соединительная втулка
2
Дроссельная заслонка
3
Вентилятор
Подключение газоотводной арматуры
z
Установить подходящую дроссельную заслонку
(
Æ
рис. 16).
z
Монтировать газоотводную арматуру и
закрепить ее прилагаемыми винтами.
Рис 17 Монтаж системы отвода продуктов
сгорания
1
Газоотводная арматура/адаптер
2
Винты
4.6.2
Logamax U054-24T
z
Определить поперечное сечение дымовой
трубы согласно DIN 4705, при необходимости
закрыть газоход и дымовую трубу обшивкой или
изоляционными средствами.
Вследствие высокого КПД прибора, в
системы отвода продуктов сгорания
может происходить конденсация
водяного пара, содержащегося в
отходящем газе.
z
Установить систему отвода
продуктов сгорания со стоком для
конденсата (см. отдельное
приложение к инструкции по
газоотводу).
ОCTOPOЖНО:
Газовый настенный
котел должен быть адаптирован к
системе отвода продуктов сгорания
посредством дроссельных заслонок
(см. отдельное приложение к
инструкции по газоотводу).
6 720 612 897-1
1.1O
3
1
2
Более подробная информация по
монтажу приведена в соответствующей
инструкции по монтажу системы отвода
продуктов сгорания.
Чтобы предотвратить коррозию,
использовать только алюминиевые
принадлежности для отвода отходящих
газов. Обеспечить уплотнение при
прокладке принадлежностей для
отвода отходящих газов.
1
2
6 720 612 897-17.1O
