Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Сведения о приборе
2

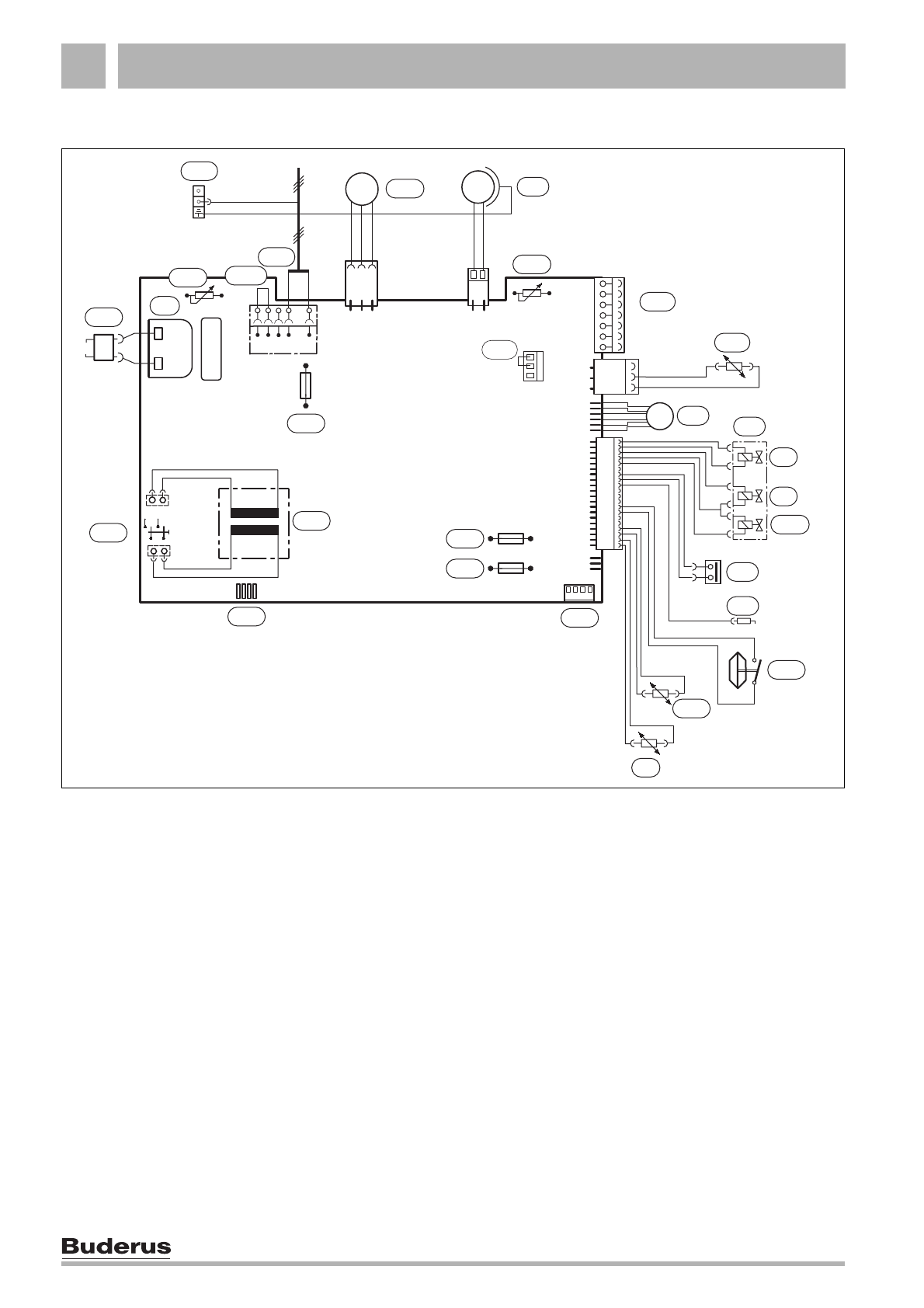

2.11 Электрическая схема
Рис 8
Электропроводка Logamax U052-24T
4.1
Трансформатор высокого напряжения
6
Ограничитель температуры
18
Отопительный насос
32
Контролирующий электрод
33
Запальный электрод
36
Датчик температуры в подающей магистрали
52
Электромагнитный клапан 1
52.1
Электромагнитный клапан 2
56
Газовая арматура
68
Регулирующий электромагнит
84
Двигатель 3-ходового клапана
135
Кнопка включения/выключения
136
Терморегулятор подающей линии отопительного
контура
151
Предохранитель T 2,5 A, 230 В переменного тока
153
Трансформатор
161
Перемычка
226
Вентилятор
228
Дифференциальное реле давления
300
Кодирующий штекер
302
Разъем для подключения провода защитного
заземления
310
Терморегулятор горячей воды
312
Предохранитель T 1,6 A, 24 В постоянного тока
313
Предохранитель T 0,5 A, 5 В постоянного тока
315
Клеммная колодка регулятора (шина EMS) и датчик
наружной температуры
328
Клеммная колодка 230 В переменного тока
328.1
Перемычка
432
Датчик температуры емкостного водонагревателя
433
Датчик температуры в возвратной линии емкостного
водонагревателя
463
Диагностический разъем
6 720 613 040-08.1O
230 V
9V/25 V
230V/AC
135
153
312
313
300
ST19
315
161
ST15
ST8
ST9
ST17
56
32
6
4.1
ST5
ST4
33
68
52
52.1
228
36
226
18
M
ST10
L
N
Ls
LR
328.1
328
302
151
+
–
A
F
136
310
463
432
84
M
433
M
