Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Установка водонагревателя
4
4.5
Монтаж трубопроводов
z
Все соединения труб должны быть рассчитаны
на давление 3 бар, а в контуре горячей воды - на
7 бар.
z
Установить сервисные краны
и газовый кран
1)
или диафрагменный клапан
.
4.5.1
Горячая вода
Статическое давление не должно превышать
6 бар.
Если это условие не выполняется:
z
оборудовать установку ограничителем
давления.
Трубопроводы и арматура системы ГВС должны
иметь такую конструкцию, чтобы они в
зависимости от напора в системе ГВС
обеспечивали достаточный расход воды на
водоразборных точках.
4.5.2
Отопление
z
Чтобы опорожнять систему, потребитель
должен установить в самой низкой точке
системы кран для наполнения и слива.
z
В самой верхней точке установить
воздуховыпускной клапан.
4.5.3
Газопровод
z
Внутренний диаметр трубопровода для подвода
газа определить согласно инструкции DVGW-
TRGI (природный газ) или, соответственно, TRF
(сжиженный газ).

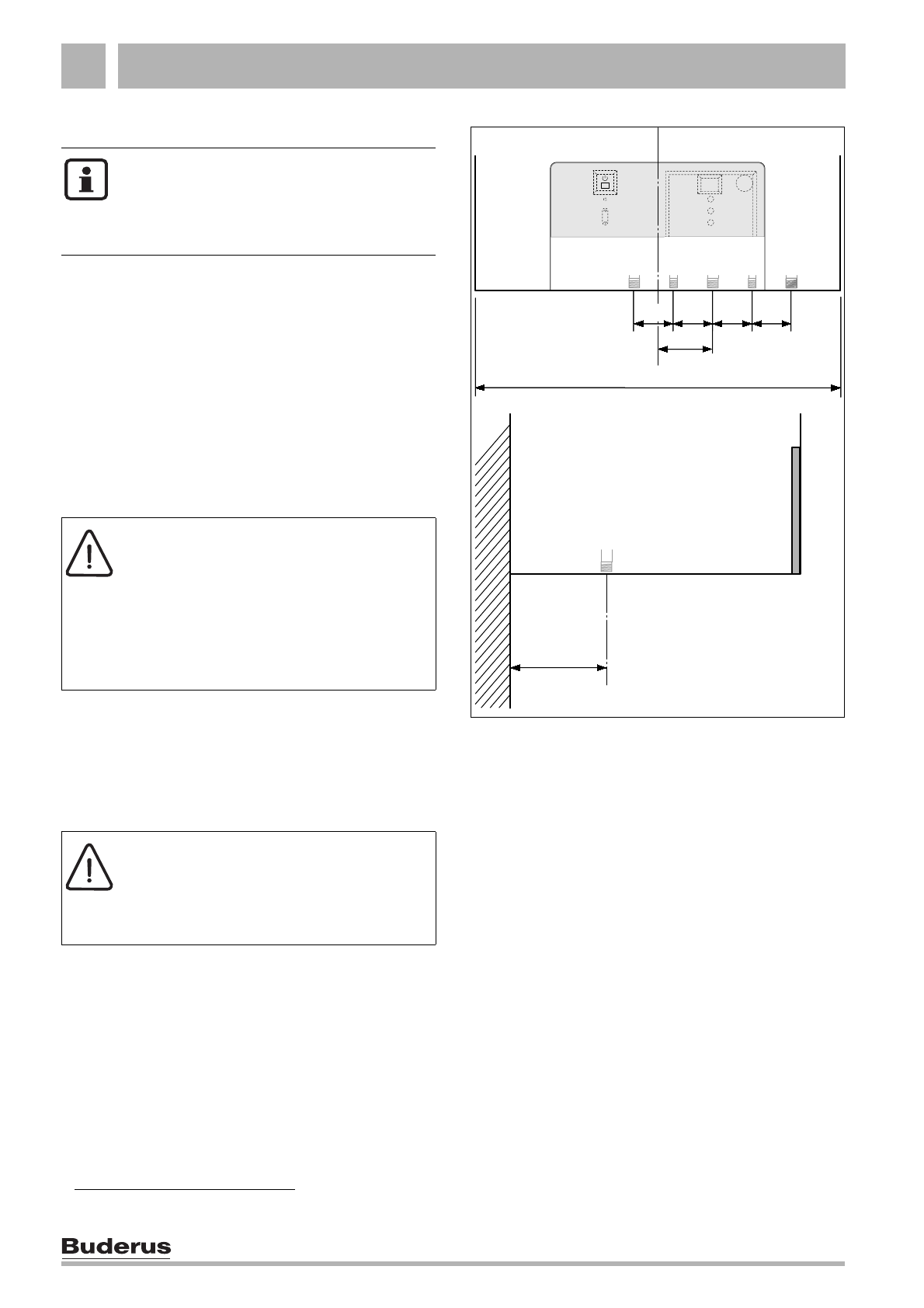

Рис 15 Размеры расположения соединений
Обязательно следить за тем, чтобы
закрепление трубопроводов хомутом
вблизи прибора не приводило к
появлению нагрузки на резьбовые
соединения.
1) Комплектующие
ВHИMAHИE:
z
Предохранительный клапан ни в
коем случае не закрывать.
z
Сток предохранительного клапана
проложить по ниспадающей.
z
Сток должен свободно впадать над
водоотводом с возможностью
наблюдения.
ВHИMAHИE:
z
Предохранительный клапан ни в
коем случае не закрывать.
z
Сток предохранительного клапана
проложить по ниспадающей.
6 720 613 040-10.1O
158
600
65
65
65
R
3
/
4
R
1
/
2
R
3
/
4
R
1
/
2
R
3
/
4
90
65
