Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Сведения о приборе
2
2.5

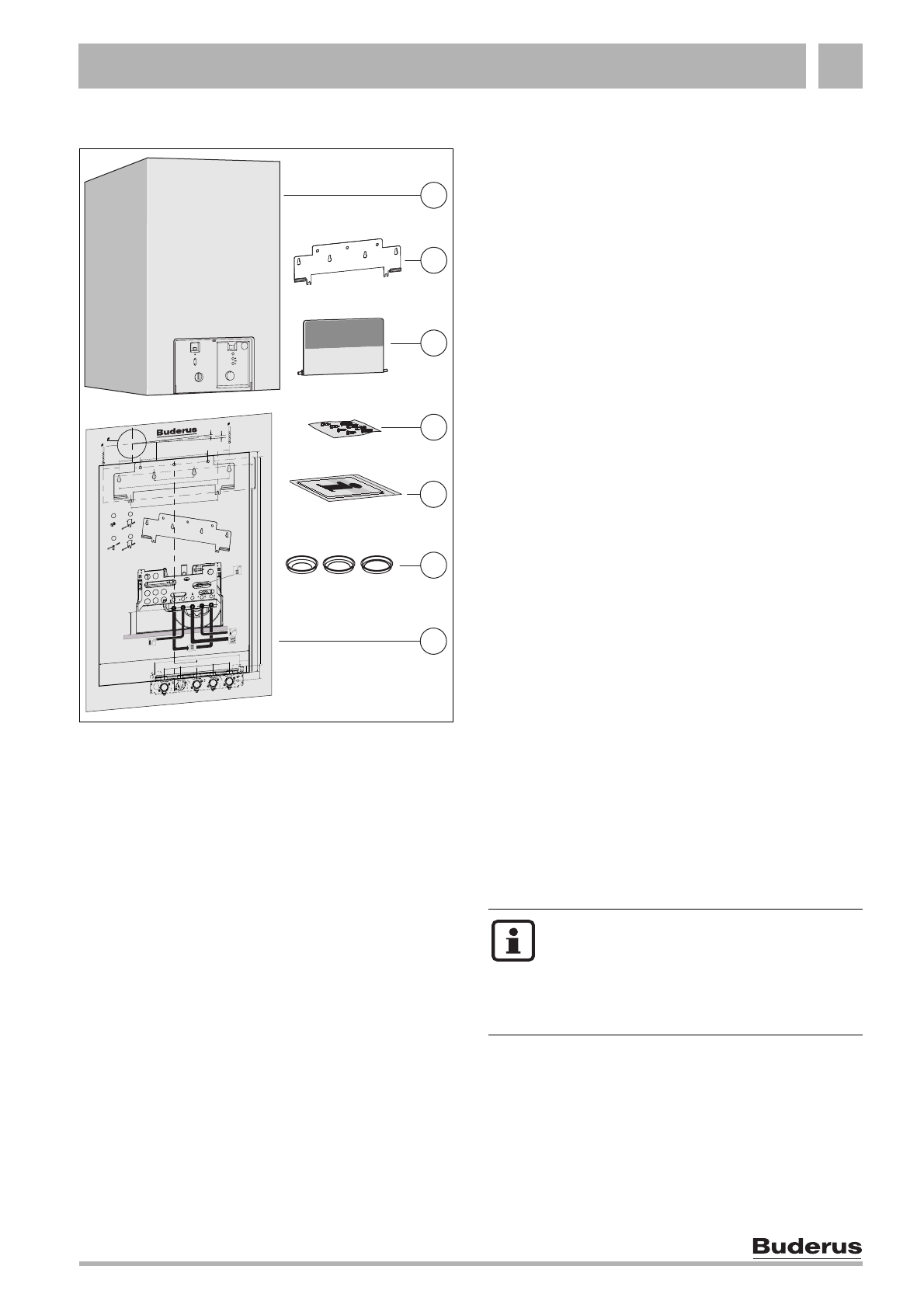

Комплект поставки
Рис 1
1
Газовый отопительный котел для систем центрального
отопления
2
Планка для навески
3
Крышка (с крепежным материалом)
4
Крепежный материал (винты с принадлежностями)
5
Комплект печатной документации прибора
6
Дроссельные заслонки (Ш 44 мм, Ш 46 мм, Ш 50 мм)
7
Монтажный шаблон
2.6
Типовая табличка
Фирменная табличка расположена вверху справа
на воздушной камере или, соответственно, на
предохранителе потока.
На ней приведены мощность прибора, номер для
заказа, сведения о допуске и закодированная
дата изготовления (FD).
2.7
Описание прибора
–
Настенный газовый отопительный прибор для
систем центрального отопления и подогрева
воды с интегрированным емкостным
водонагревателeм
–
Logamax U052 с закрытой камерой сгорания и
вентилятором, Logamax U054 с открытой
камерой сгорания и предохранителем потока
–
Манометр давления теплоносителя
–
Прибор для работы на природном или
сжиженном газе
–
Автоматический розжиг
–
Постоянное регулирование мощности
–
Автоматическая функция контроля
предохранительных клапанов
–
Кабель сетевого питания без штекера
–
Многофункциональное индикаторное табло
(дисплей)
–
Подключаемый к шине UBA H3
–
Всесторонняя защита при помощи UBA H3 с
контролем ионизации и электромагнитными
клапанами согласно EN 298
–
Функция защиты от замерзания для системы
отопления и емкостного водонагревателя
–
Антиблокировочное устройство для
отопительного насоса и трехходового клапана
–
Датчик температуры в подающей линии
–
Ограничитель температуры в цепи тока 24 В
–
Трехступенчатый отопительный насос с
автоматическим воздухоотводчиком
–
Двухступенчатый вентилятор
–
Расширительный бак
–
Предохранительный клапан отопительной
системы (P
макс.
3 бар)
–
Предохранительный клапан отопительной
системы (P
макс.
7 бар)
–
Интегрированное устройство для наполнения
–
Приоритетное включение режима
приготовления горячей воды
–
Интегрированный eмкостный водонагреватель
объемом 48 л из стали, покрытой эмалью
–
Расширительный бак для горячей воды 2 л
–
Магниевый защитный анод
–
3-ходовой клапан с двигателем
2.8
Комплектующие
–
Подсоединение циркуляционного насоса
–
Газоотводная арматура
Ø
60/100 и
Ø
80/80
–
Сифон с выпускной трубой и адаптером
–
Регулирование отопления
–
Отопительный насос с бoльшим напором (7 м)
–
Комплекты для переоборудования на другой
вид газа
–
Монтажная присоединительная панель
6 720 613 040-01.1O
4
2
3
1
6
5
7
127
100
348
160
270
440
732
M10
880
115
+10
0
3 %
8
8
90
65
65
65
65
51
76
600
3 %
(MD114)
X 2
X 2
X 2
X 2
+
+
A
C
B
C
A
A
C
C
B
B
158
832
55
40
340
8716 762 429-1
Здесь приведен список со
стандартными комплектующими для
данного отопительного прибора.
Полный обзор всех поставляемых
комплектующих можно найти в общем
каталоге нашей продукции.
