24
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Электрические соединения
5
5.2.6
замена кабеля сетевого питания
–
Для защиты от водяных брызг (IP) всегда
проводить кабель через кабельный ввод с
отверстием, соответствующим диаметру
кабеля.
–
Можно использовать следующие типы кабелей:
–
NYM-I 3 x 1,5 мм
2
–
HO5VV-F 3 x 0,75 мм
2
(не использовать в
непосредственной близости от ванны или
душа; зоны 1 и 2 согласно VDE 0100, часть
701)
–
HO5VV-F 3 x 1,0 мм
2
(не использовать в
непосредственной близости от ванны или
душа; зоны 1 и 2 согласно VDE 0100, часть
701).
z
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
z
Провести кабель через фиксатор для разгрузки
от натяжения и подключить следующим
образом:
–
Клеммная колодка ST10, клемма L (красная
или коричневая жила)
–
Клеммная колодка ST10, клемма N (голубая
жила)
–
Соединение с заземляющей шиной (зеленая
или желто-зеленая жила)
z
Закрепить кабель электропитания на
фиксаторе для разгрузки от напряжения.
Жила для подключения к заземляющей шине
должна еще провисать, когда все другие уже
натянуты.

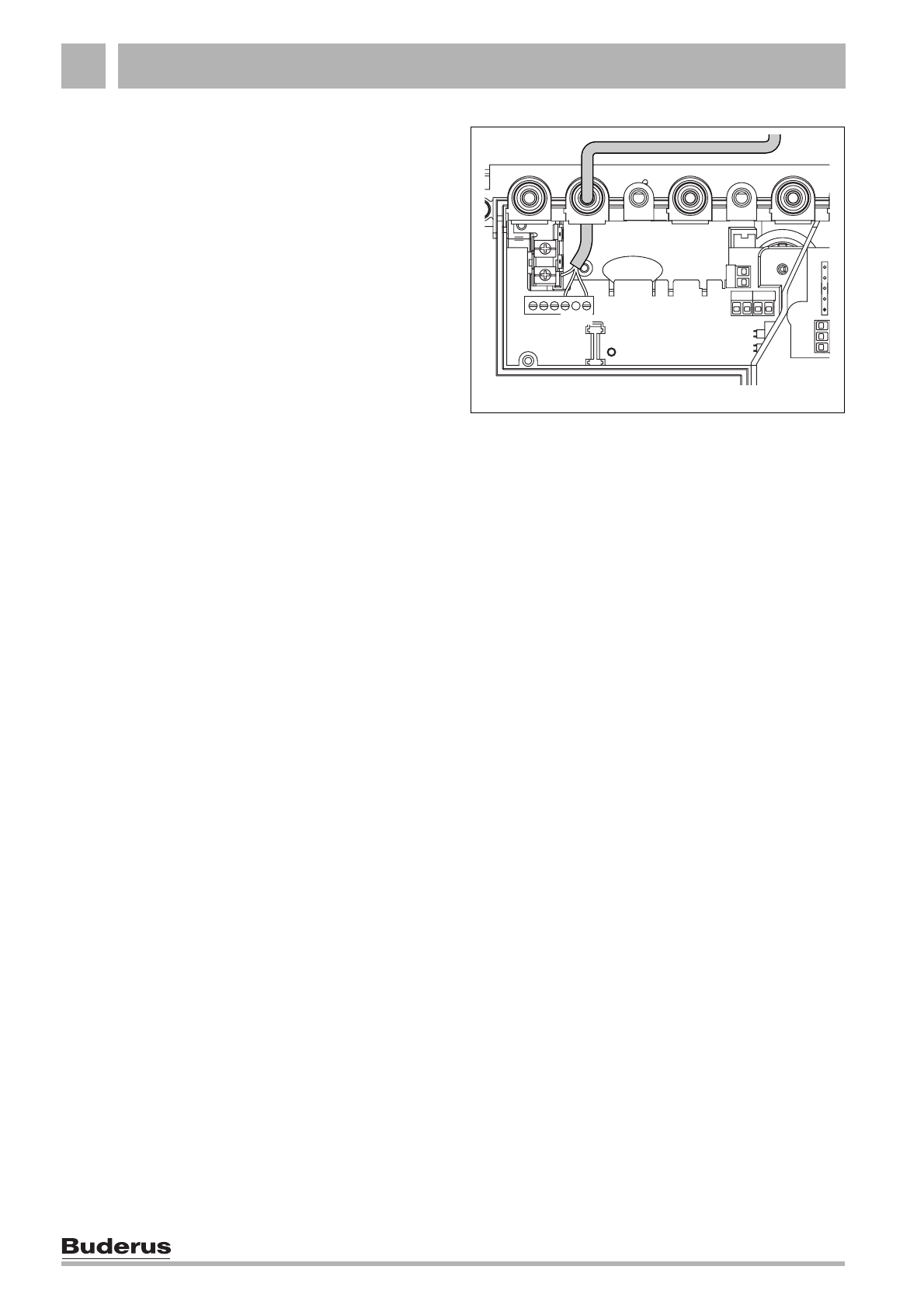

Рис 23 Клеммная колодка для подачи питания
ST10
ST10
6 720 612 229-17.1O
N
L
