7
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию
•
Настeнный газовый котел Logamax U052
•
Издание
07/2006
Сведения о приборе
2

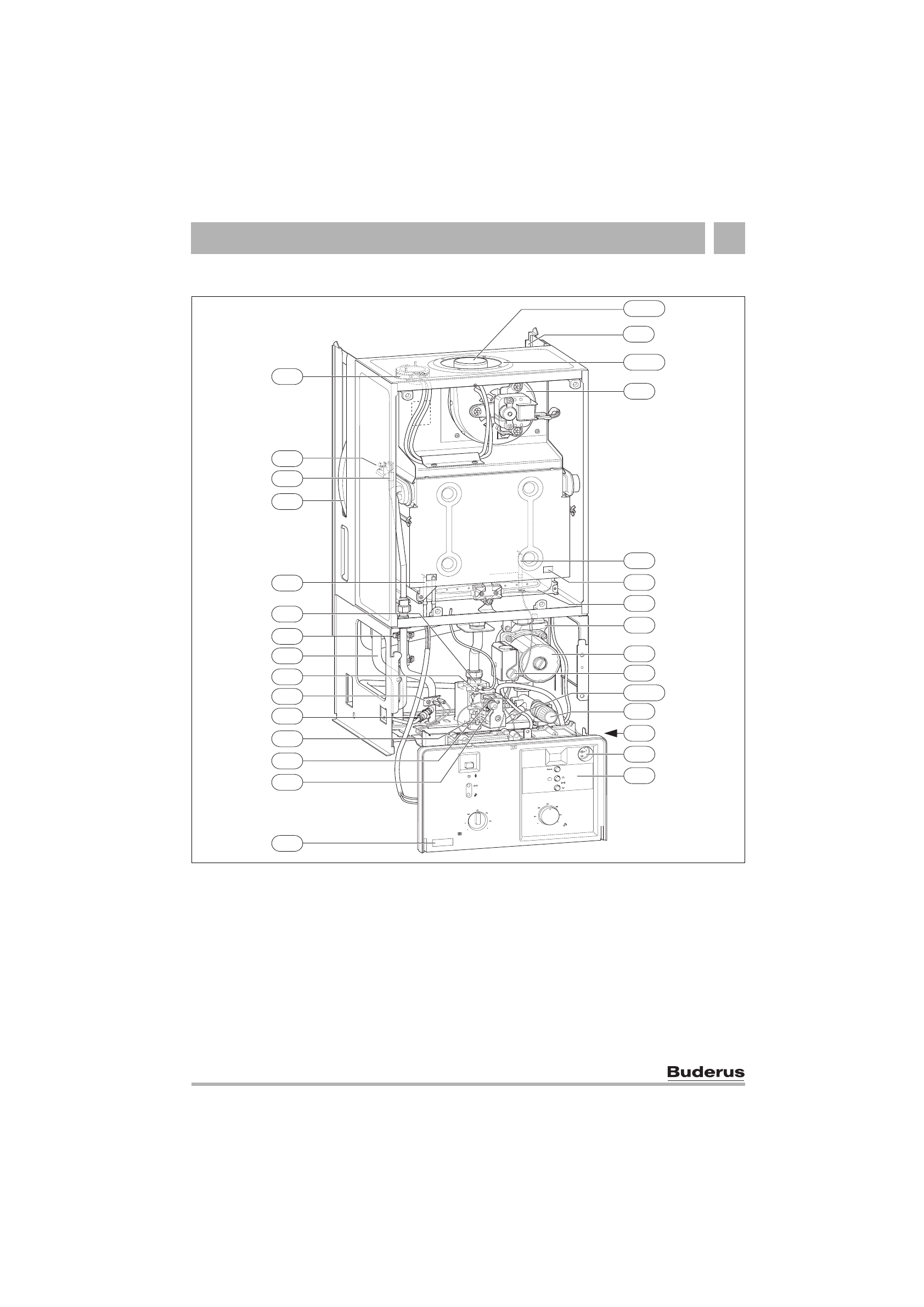

2.10 Kонструкция прибора Logamax U052-24/28K
Рис 3
3
Измерительный патрубок (давление газа в форсунке)
4
UBA H3
6
Ограничитель температуры
6.3
Датчик температуры горячей воды
7
Измерительный патрубок сетевого давления газа
8.1
Манометр
15
Предохранительный клапан (oтoпительный кoнтур)
18
Отопительный насос
18.1
Переключатель частоты вращения насоса
20
Расширительный бак
27
Автоматический воздушный клапан
29
Поддон горелки с коллектором форсунок
32
Контролирующий электрод
33
Запальный электрод
36
Датчик температуры в подающей магистрали
38
Устройство для доливки воды
43
Подающая магистраль отопительного контура
56
Газовая арматура
63
Регулировочный винт максимального расхода газа
64
Регулировочный винт минимального расхода газа
102
Контрольное окно
120
Петли для навески
221.1
Газоотводная труба
221.2
Всасывающий патрубок воздуха для сжигания топлива
226
Вентилятор
228
Дифференциальное реле давления
295
Наклейка с типом приборa
361.1
Сливной кран
413
Расходомер (турбина)
418
Фирменная табличка
6 720 612 229-03.1O
27
18
18.1
4
8.1
226
32
120
221.1
221.2
15
56
36
6
102
63
64
7
38
6.3
3
413
43
418
20
228
33
295
361.1
29
