Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию
•
Настeнный газовый котел Logamax U052
•
Издание
07/2006
Проверка/техобслуживание
11
z
Осторожно вынуть штекерный соединитель на
пусковых электродах (1).
z
Осторожно вынуть штекерный соединитель на
электроде контроля пламени (5).
z
Отвинтить крепежный уголок (3).
z
Ослабить накидную гайку под горелкой и
осторожно снять узел горелки (4).

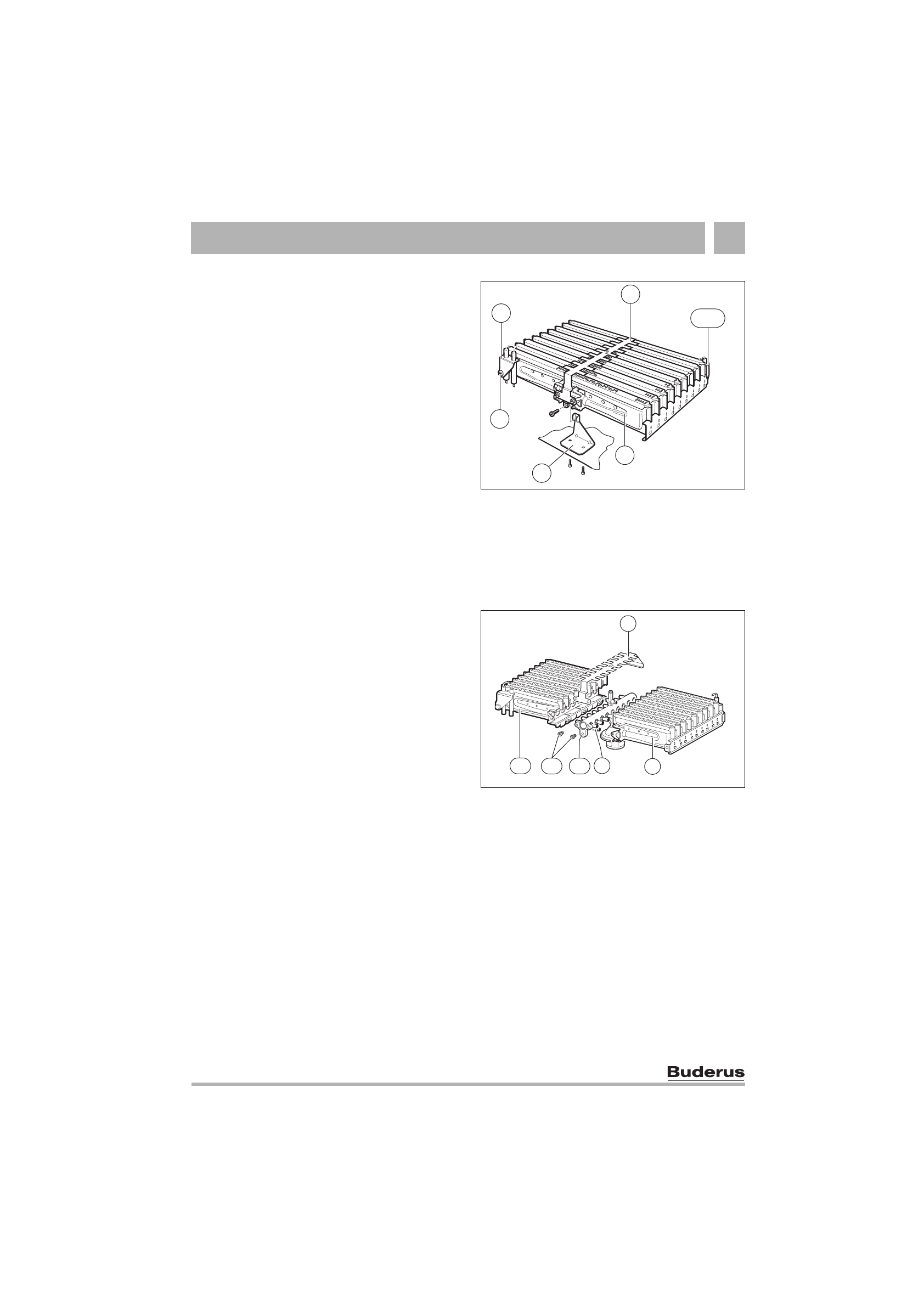

Рис 75 Узел горелки
1
Узел пускового электрода
2
Крепежный винт узла пускового электрода
3
Крепежный уголок
4
Узел горелки
5
Электрод контроля пламени
6
Крепежный винт электрода контроля пламени
7
Перемычка перекрестного зажигания
z
Вывинтить винты (11).
z
Снять перемычку перекрестного зажигания (7).
z
Вывинтить винты в точках крепления (9). Снять
левую и правую части горелки (12 и 8) с
коллектора форсунок (10).
z
Очистить горелку щеткой, чтобы убедиться в
отсутствии загрязнения на ламелях и
форсунках.
Ни в коем случае не очищать
форсунки металлической щеткой
.
z
Проверить настройки подачи газа (
Æ
Рис 76
7
Перемычка перекрестного зажигания
8
Горелка (правая часть)
9
Точки крепления для коллектора форсунок
10
Коллектор форсунок
11
Винты для крепления перемычки перекрестного
зажигания
12
Горелка (левая часть)
6 720 610 356-44.1O
1
7
2
3
4
5+6
6 720 611 347-39.1O
12
7
8
11
10 9
