Инструкция по монтажу и техническому обслуживанию
•
Настeнный газовый котел Logamax U052
•
Издание
07/2006
Сведения о приборе
2

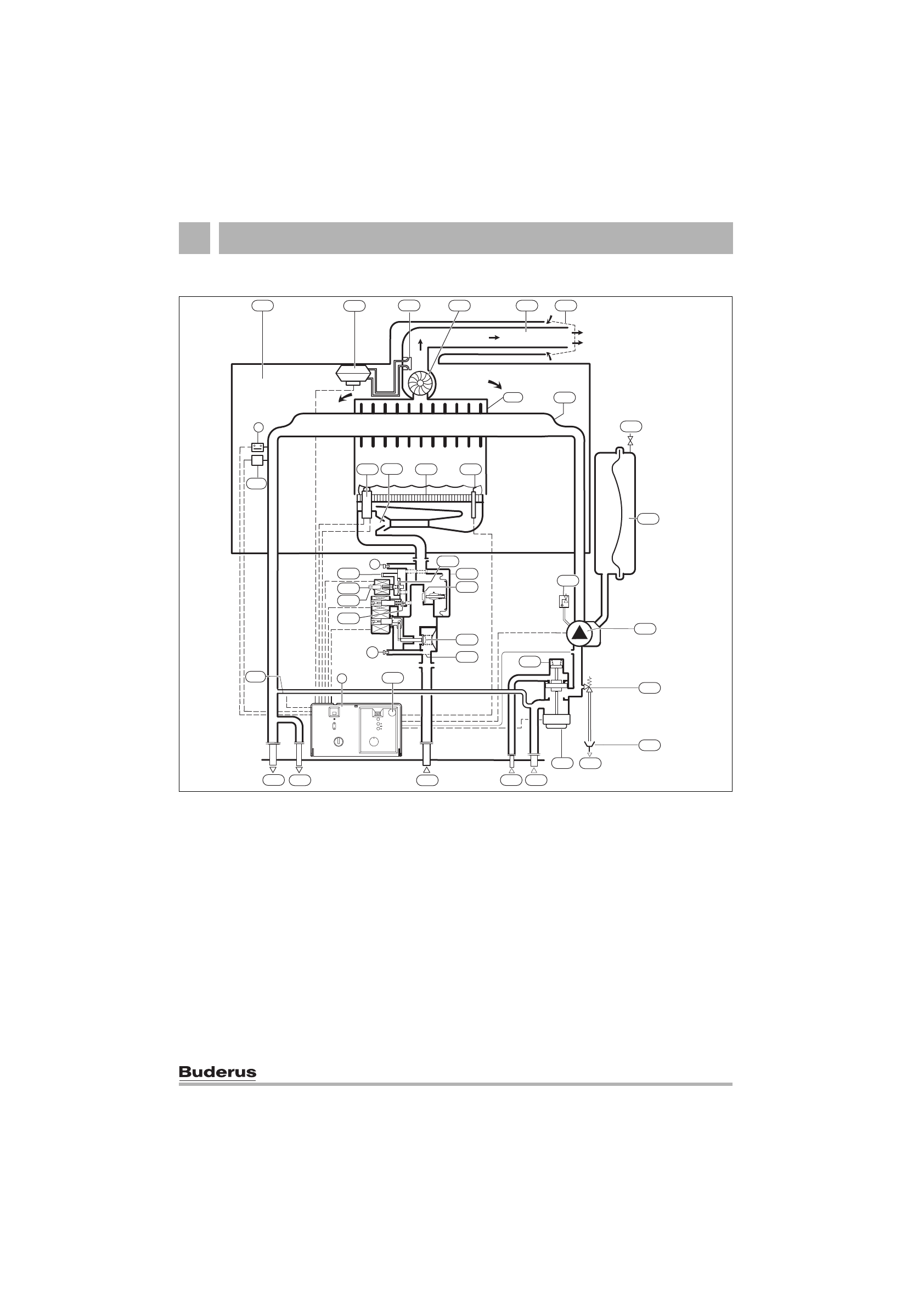

2.13 функциональная схема Logamax U052-24/28
Рис 6
3
Измерительный патрубок (давление газа в форсунке)
4
UBA H3
6
Ограничитель температуры
7
Измерительный патрубок сетевого давления газа
8.1
Манометр
11
Байпас
14
Сифон (Комплектующие)
15
Предохранительный клапан (oтoпительный кoнтур)
18
Отопительный насос
20
Расширительный бак
26
Вентиль для наполнения азотом
27
Автоматический воздушный клапан
29
Инжекторные форсунки
30
Крышка горелки
32
Контролирующий электрод
33
Запальный электрод
35
Тепловой блок
36
Датчик температуры в подающей магистрали
43
Подающая магистраль отопительного контура
45
Газ
47
Обратная линия отопительного контура
48
Слив
53
Регулятор давления
55
Фильтр
56
Газовая арматура
57
Предохранительный клапан 1
57.1
Предохранительный клапан 2
63
Регулировочный винт максимального расхода газа
64
Регулировочный винт минимального расхода газа
69
Регулирующий клапан
71
подающая линия водонагревателя
72
обратная линия водонагревателя
84
Двигатель 3-ходового клапана
88
3-ходовой клапан
220
Ветрозащитное устройство
221
Коаксиальная труба
224
Снижение перепада давлений
226
Вентилятор
228
Дифференциальное реле давления
229
Воздушная камера
411
Камера сгорания
441
Отверстие для выравнивания давления
ϑ
6 720 612 229-33.1O
43
71
45
26
32
30
35
6
36
411
27
229
226
221
220
228
18
11
33
29
20
3
7
63
64
55
56
441
57
69
53
57.1
4
8.1
4
8.1
84
M
14
15
47
48
72
88
224
