Электрические соединения
|
29
RU
6 720 640 858 (2009/09)
6.3.7
Замена кабеля сетевого питания
•
Для защиты от струй воды (IP) кабели проводить
всегда сквозь кабельный ввод с отверстием,
соответствующим поперечному сечению кабеля.
•
Можно использовать следующие типы кабелей:
–
NYM-I 3 x 1,5 мм
2
–
HO5VV-F 3 x 0,75 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701)
–
HO5VV-F 3 x 1,0 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701).
B
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B
Провести кабель через фиксатор для разгрузки от
натяжения и подключить следующим образом:
–
Клеммная колодка ST10, клемма L (красная или
коричневая жила)
–
Клеммная колодка ST10, клемма N (голубая жила)
–
Соединение с заземляющей шиной (зеленая или
желто-зеленая жила)
B
Закрепить кабель электропитания на фиксаторе для
разгрузки от напряжения.
Жила для подключения к заземляющей шине должна
еще провисать, когда все другие уже натянуты.

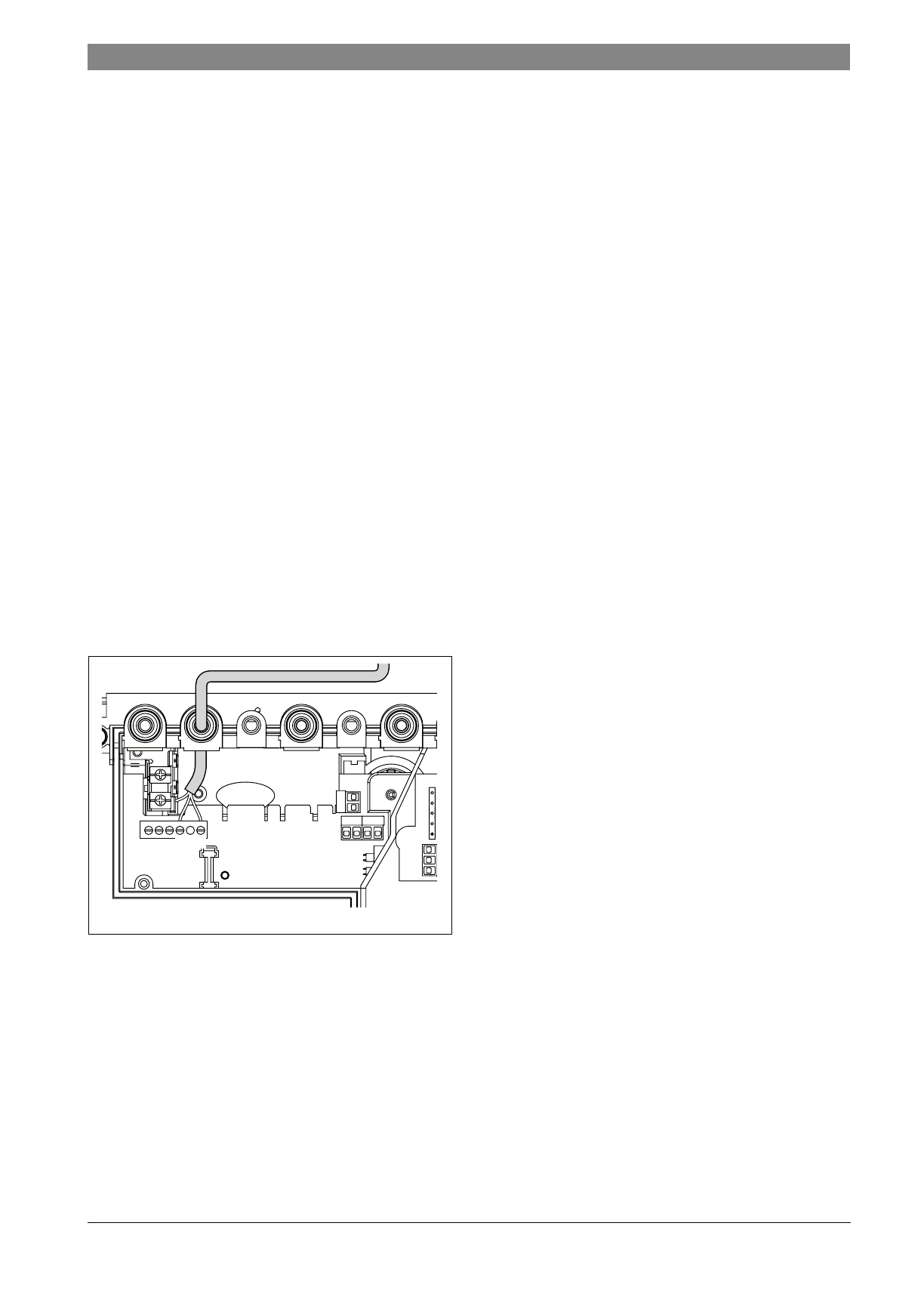

Рис 25 Клеммная колодка для подачи питания ST10
ST10
6 720 612 229-17.1O
N
L
