Установка прибора
|
19
RU
6 720 640 858 (2009/09)
5.2
Выбор места монтажа
Требования к помещению для монтажа
Соблюдать положения инструкции DVGW-TRGI, а для
приборов, работающих на сжиженном газе –
положения инструкции TRF в их соответствующей
последней редакции.
B
Соблюдать местные государственные предписания.
B
Соблюдать минимальные монтажные размеры,
приведенные в инструкциях по монтажу
принадлежностей для отвода дымовых газов.
Воздух для горения газа
Чтобы предотвратить коррозию, воздух для горения
газа не должен содержать агрессивных веществ.
Галогенуглеводороды, содержащие соединения хлора
или фтора, способствуют коррозии. Они могут
содержаться, например, в растворителях, красителях,
клеях, аэрозольных распылителях и бытовых моющих
средствах.
Температура поверхности
Максимальная температура поверхности котла не
превышает 85
°C
. Поэтому согласно инструкций TRGI
и TRF особые меры защиты, предусмотренные для
горючих строительных материалов и встроенной
мебели, в данном случае не требуются. В местных
государственных предписаниях могут содержаться
иные требования. Требуется соблюдение норм СНиП.
Установки на сжиженном газе ниже уровня земли
Прибор соответствует требованиям TRF 1996 раздел
7.7 при установке ниже уровня поверхности земли.
Мы рекомендуем установить на объекте магнитный
клапан, подключённый к IUM. Таким образом подача
сжиженного газа деблокируется только во время
одного цикла подачи тепла.
5.3
Предварительный монтаж
трубопроводов
B
Снять упаковку, соблюдая при этом приведенные
на упаковке указания.
Крепление к стене
B
Специальной защиты стены не требуется. Стена
должна быть ровной и способной выдержать вес
прибора.
B
Приложенный к комплекту документации
монтажный шаблон прикрепить к стене, соблюдая
при этом минимальные боковые расстояния,
равные 10 мм (
Æ
рис. 2).
B
Проделать отверстия для крюков на винтах
(
Ø
8 мм) и монтажной присоединительной панели
в соответствии с монтажным шаблоном.
B
В случае необходимости: Сделать отверстие в стене
для принадлежности для отвода дымовых газов.

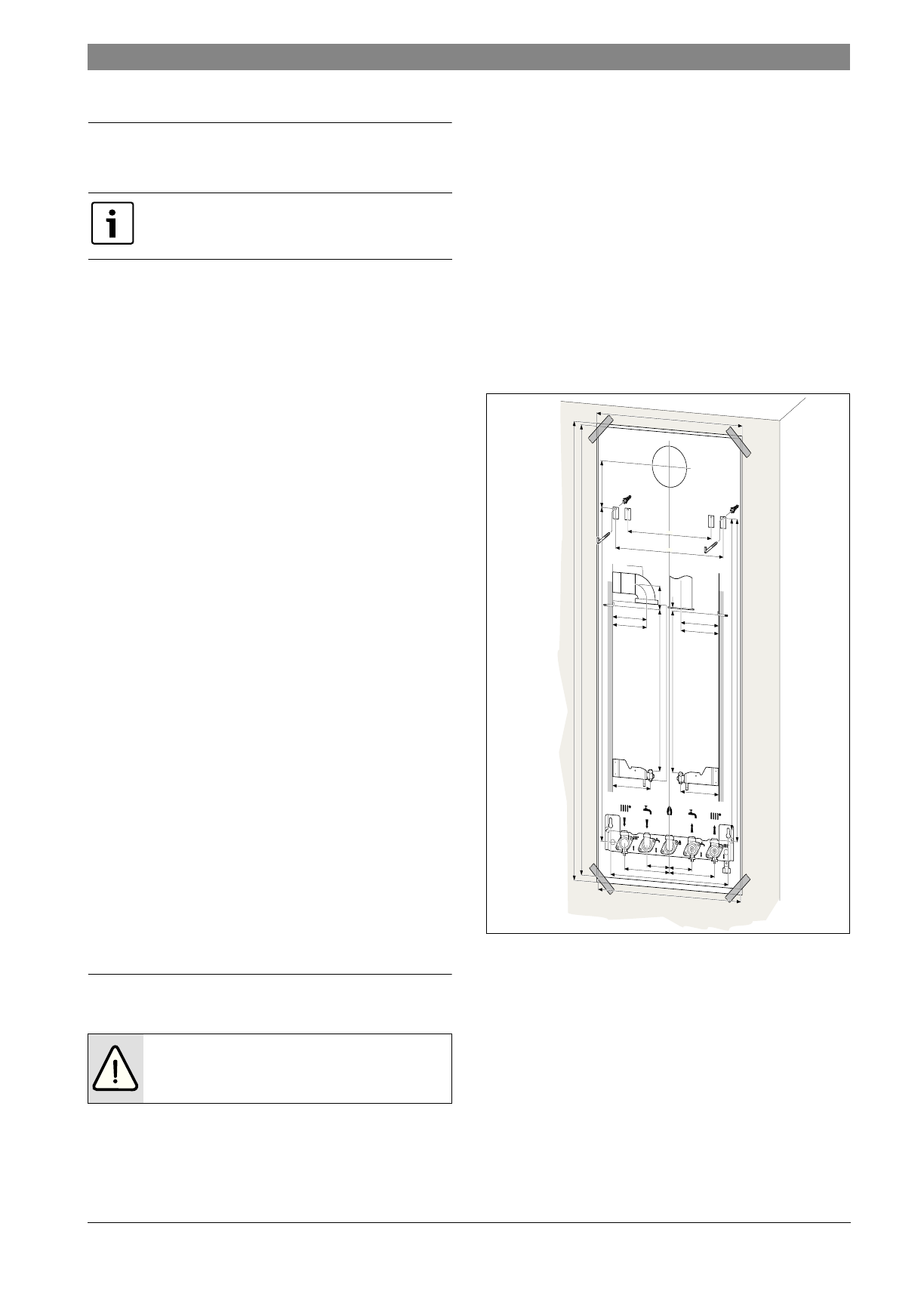

Рис 5
Монтажный шаблон
B
Снять монтажный шаблон.
B
Крюки с резьбой из комплекта поставки укрепить с
помощью дюбелей.
B
Монтажную присоединительную панель закрепить с
помощью прилагаемого прилагаемого крепежа.
прибор не предназначен для монтажа вне
помещений.
УВЕДОМЛЕНИЕ:
Никогда не переносить
прибор, держа его за модуль Heatronic и
не опираться на него.
743,6
±
1
(771,6)
1080
(798,6)
120 (
Ø 60/100)
(120)
24
(771,6)
MT-ZC/ZSC/ZWC..-3MFA/ZWE..-5MFA
MT-ZC/ZSC/ZWC..-3MFK/ZWE..-5MFK
(771,6)
1100 (Page length / Sayfa olcuso)
65
±
0,5
65
±
0,5
A
B
C
D
8716011379 (2006/0
8)
E
130
±
0,5
130
±
0,5
340
410
420 (Page length / Sayfa olcuso)
(217,5)
(217,5)
310
±
1
(240)
SB
SB
Ø 60/100
6 720 613 085-06.1O
(222,7)ZWE..-5MFA
(195,8)ZC/ZSC/ZW
C..-3MFA
(220,3)ZWE..-5MFK
(215)ZC/ZSC/ZWC..-3
MFK
