Электрические соединения
|
27
RU
6 720 640 858 (2009/09)
6.3.3
Подключение реле контроля температуры
TB 1 подающей линией контура теплых полов
Только для систем отопления «теплый пол» с
непосредственным гидравлическим подключением к
котлу.

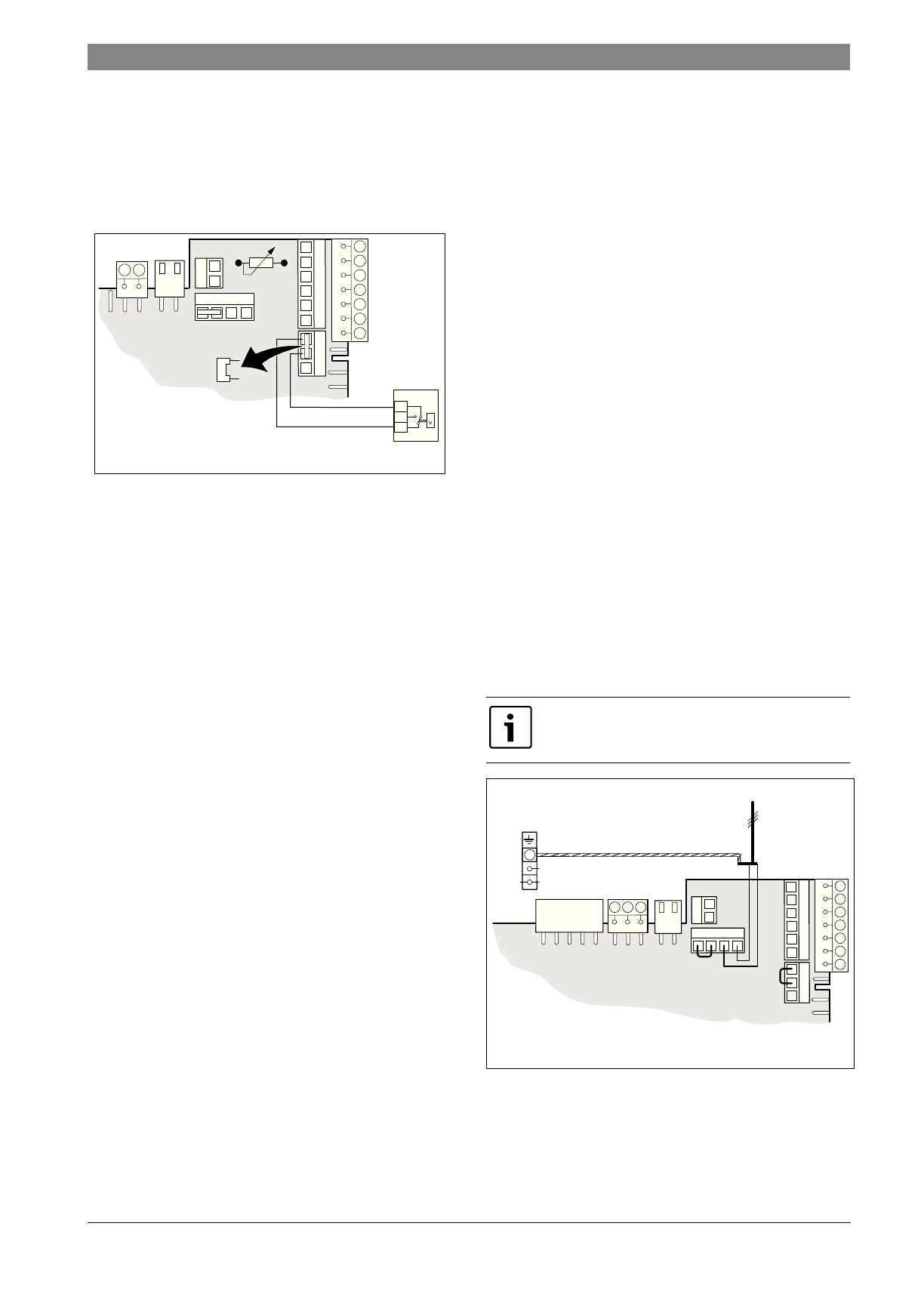

Рис 21
При срабатывании реле контроля температуры
отключаются отопление и приготовление горячей
воды.
6.3.4
Подключение циркуляционного насоса
•
Для защиты от струй воды (IP) кабели проводить
всегда сквозь кабельный ввод с отверстием,
соответствующим поперечному сечению кабеля.
•
Можно использовать следующие типы кабелей:
–
NYM-I 3 x 1,5 мм
2
–
HO5VV-F 3 x 0,75 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701)
–
HO5VV-F 3 x 1,0 мм
2
(не в непосредственной
близости от ванны или душа; зоны 1 и 2 по VDE
0100, часть 701.
B
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B
Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом подключить
циркуляционный насос к ST25:
–
L к L
p
–
N к N
p
–
Заземление (зелёный или зелёно-жёлтый
провод).
B
Закрепить кабель электропитания на фиксаторе для
разгрузки от напряжения.
Жила для подключения к заземляющей шине должна
еще провисать, когда все дрpугие уже натянуты.
B
Установить режим работы насосаp в соответствии с
сервисной функцией..
Рис 22 Подключение циркуляционного насоса
TB1
6 720 612 659-19.1R
B
B
4
2
1
A
F
PR PO NP LP
LS NS
LZ
NZ
9
8
7
1
2
C
ϑ
Циркуляционный насос управляется
регулятором отопления Bosch.
B
B
4
2
1
A
F
PR PO NP LP
LS NS
LZ
NZ
9
8
7
6 720 612 664-24.30
