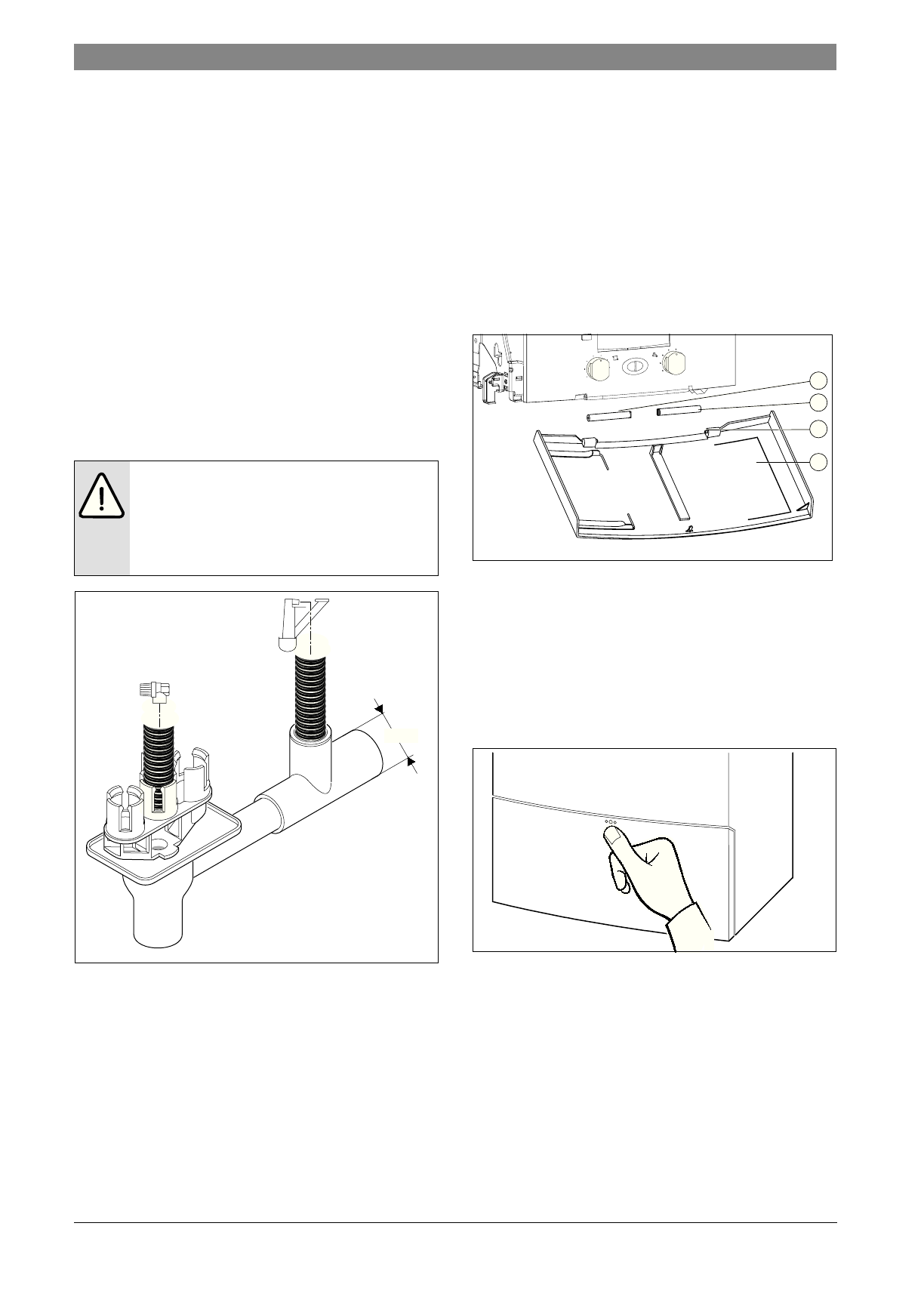

22
|
Установка прибора
RU
6 720 640 858 (2009/09)
Конусный сифон, дополнительные принадлежности
№ 432
Для надежного отвода конденсата и воды из
предохранительного клапана имеются
дополнительные принадлежности № 432.
B
Проложите отводную линию из
коррозионностойких материалов (ATV-A 251).
К ним относятся: керамические трубы, трубы из
ПВХ итвердого ПВХ, трубы из полиэтилена высокой
плотности и полипропилена, полимерные трубы из
АБС/AСА, чугунные трубы, эмалированные или с
покрытием внутри, стальные трубы с полимерным
покрытием, трубы из нержавеющей стали, трубы из
боросиликатного стекла.
B
Подсоедините отводной трубопровод
непосредственно к месту подключения DN 40.
Рис 11
Монтаж крышки
B
Резиновые прокладки ((1) и (2), из комплекта
поставки) положить под устройство управления. Не
закреплять резиновую прокладку (2).
B
Штифт (3) на правой крышке ввести в резиновую
прокладку (2).
B
Открыть крышку (4) и обе прокладки расположить
точно под устройством управления.
B
Закрыть крышку.
Крышка фиксируется.
Рис 12 Монтаж крышки
1, 2
Резиновая прокладка
3
Штифт на крышке
4
Крышка
B
Для открывания крышки: Нажать на крышку сверху
по центру и отпустить.
Крышка открывается.
Рис 13
УВЕДОМЛЕНИЕ:
B
Не допускается изменять или
перекрывать отводящий трубопровод.
B
Шланги следует прокладывать всегда с
уклоном.
DN 40
6 720 612 659-11.1R
6 720 613 303-09.1O
1
2
3
4
6 720 612 660-01.2R
