26
|
Электрические соединения
RU
6 720 640 858 (2009/09)
6.3.2
Подключение регулятора отопления или
дистанционного управления
Котел можно эксплуатировать только с регулятором
Bosch.
Регуляторы отопления FW 100 и FW 200 могут быть
также встроены непосредственно спереди в
Heatronic 3.
Установку и электрическое подключение см. в
соответствующей инструкции по монтажу.
Подключение on/off-регулятора 230 В (TRZ..)
Регулятор должен быть рассчитан на сетевое
напряжение (от отопительного котла) и не должен
иметь собственного заземления.
B
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B
Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом подключить
регулятор к ST10:
–
L к L
S
–
S к L
R
B
Закрепить кабель на фиксаторе для разгрузки от
напряжения.

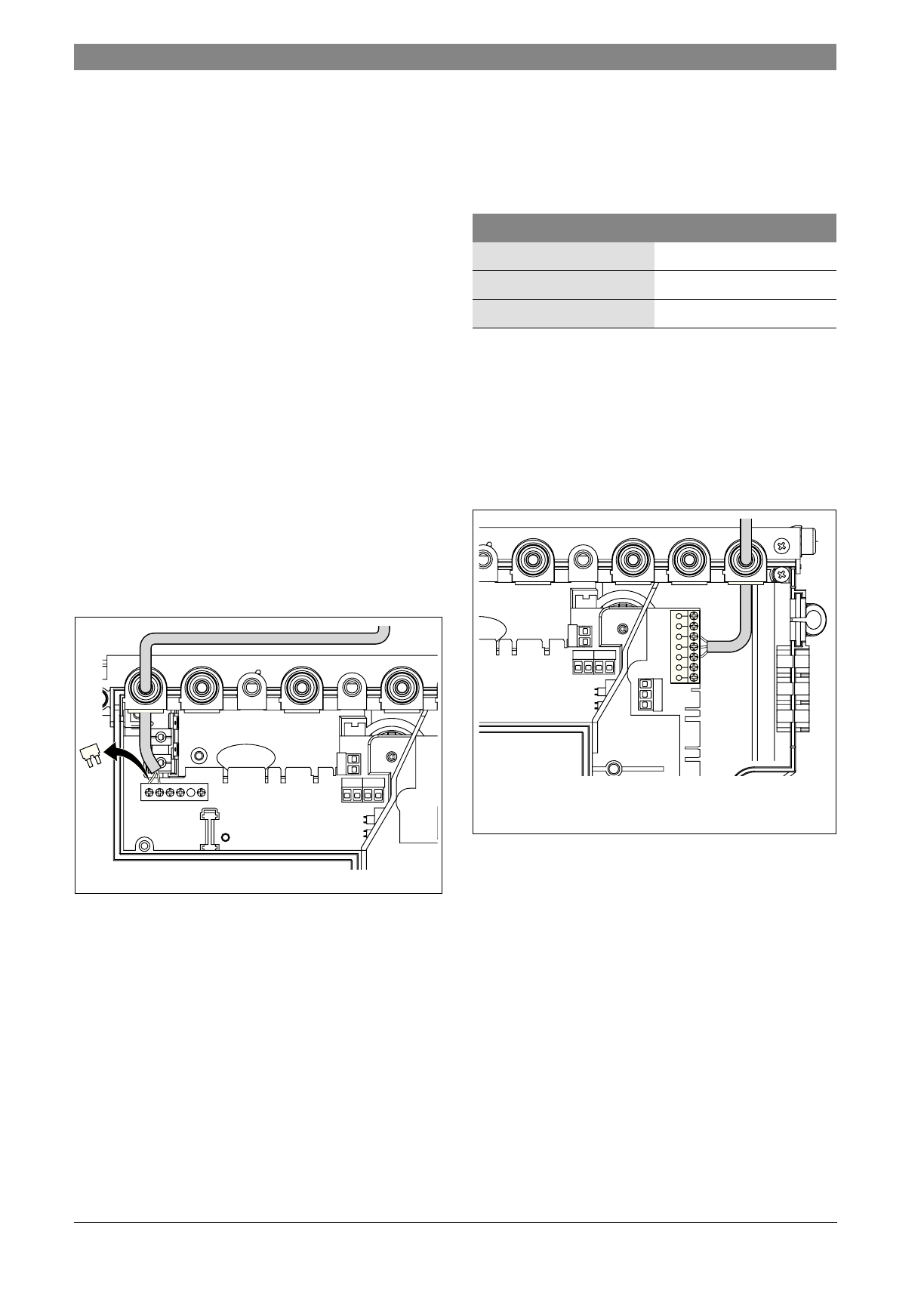

Рис 19 Подключение (230 В AC, снять перемычку
между L
S
и L
R
)
Подключение регулятора комнатной температуры
TR 100/TR 200
B
Использовать провода следующего поперечного
сечения:
B
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B
Кабель подключения провести через деталь
разгрузки от натяжения и подключить на ST19 к
клеммам 1, 2 и 4.
B
Закрепить кабель на фиксаторе для разгрузки от
напряжения.
Рис 20 Подключение 24 В регулятора
6 720 612 897-03.1O
L
R
L
S
ST 10
Длина провода
Поперечное сечение
≤
20 м
0,75 - 1,5 мм
2
≤
30 м
1,0 - 1,5 мм
2
> 30 м
1,5 мм
2
Таб. 9
ST19
6 720 613 085-13.1O
1
4
2
