28
|

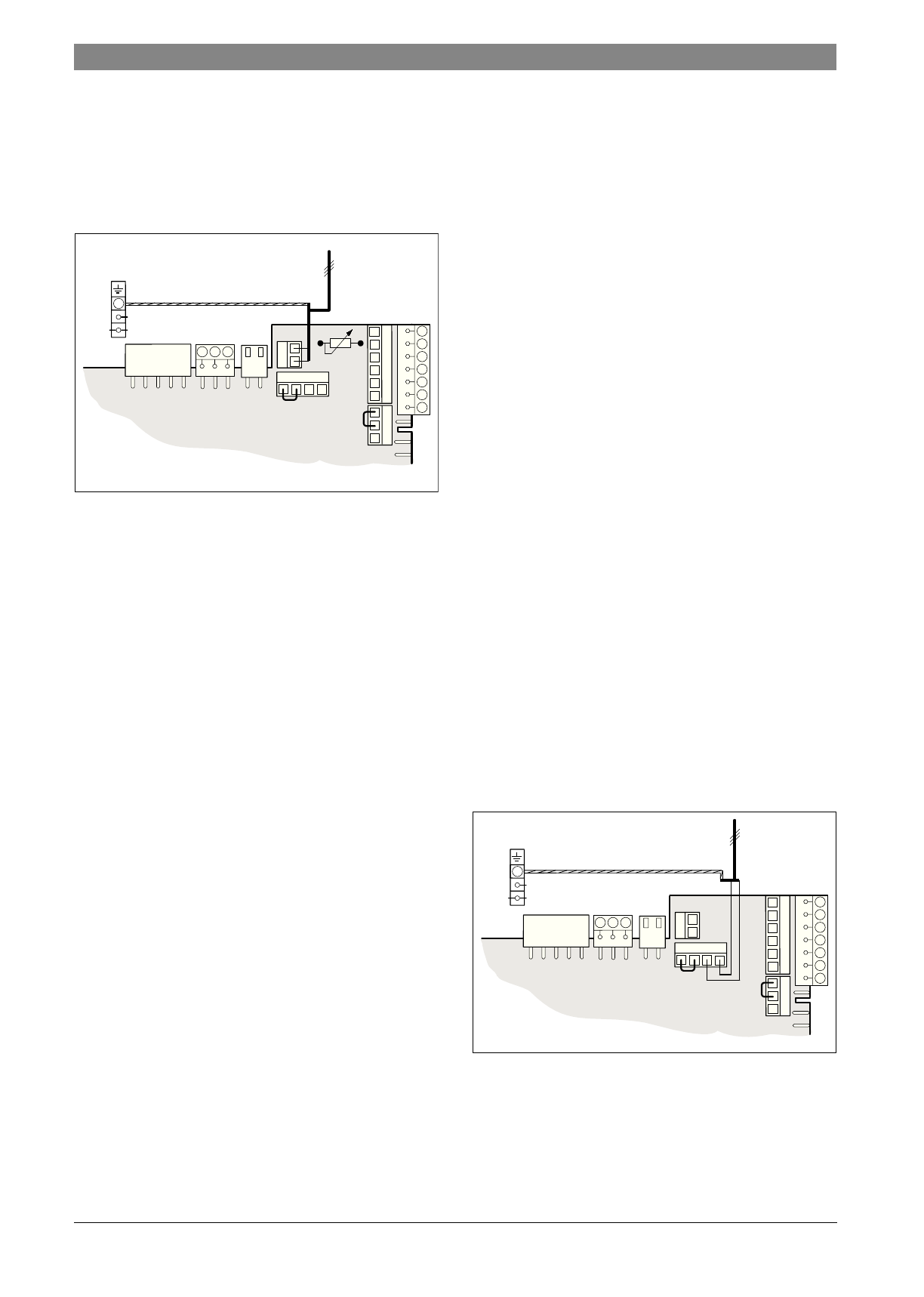

Электрические соединения
RU
6 720 640 858 (2009/09)
6.3.5
Подключение отдельного отопительного
насоса (первичный контур).
Подсоединение LZ - NZ подключается как встроенный
отопительный насос. Возможны все схемы
управления насосами,
Æ
стр. 39.
Рис 23
6.3.6
Подключение отдельного отопительного
насоса в теплопотребляющий контур без
смесителя (вторичный контур)
•
Для защиты от струй воды (IP) кабели проводить
всегда сквозь кабельный ввод с отверстием,
соответствующим поперечному сечению кабеля.
•
Можно использовать следующие типы кабелей:
–
NYM-I 3 x 1,5 мм
2
–
HO5VV-F 3 x 0,75 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701)
–
HO5VV-F 3 x 1,0 мм
2
(не в непосредственной
близости от ванны или душа; зоны 1 и 2 по VDE
0100, часть 701.
B
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B
Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом подключить
циркуляционный насос к ST25:
–
L к L
p
–
N к N
p
–
Заземление (зелёный или зелёно-жёлтый
провод).
B
Закрепить кабель электропитания на фиксаторе для
разгрузки от напряжения.
Жила для подключения к заземляющей шине должна
еще провисать, когда все другие уже натянуты.
B
Установить режим работы насоса в соответствии с
сервисной функцией.
При подключении к NP - LP отопительный насос всегда
работает в режиме отопления. Различные схемы
управления насосами невозможны.
Рис 24
B
B
4
2
1
A
F
PR PO NP LP
LS NS
LZ
NZ
9
8
7
6 720 612 664-23.3O
B
B
4
2
1
A
F
PR PO NP LP
LS NS
LZ
NZ
9
8
7
6 720 612 664-24.30
