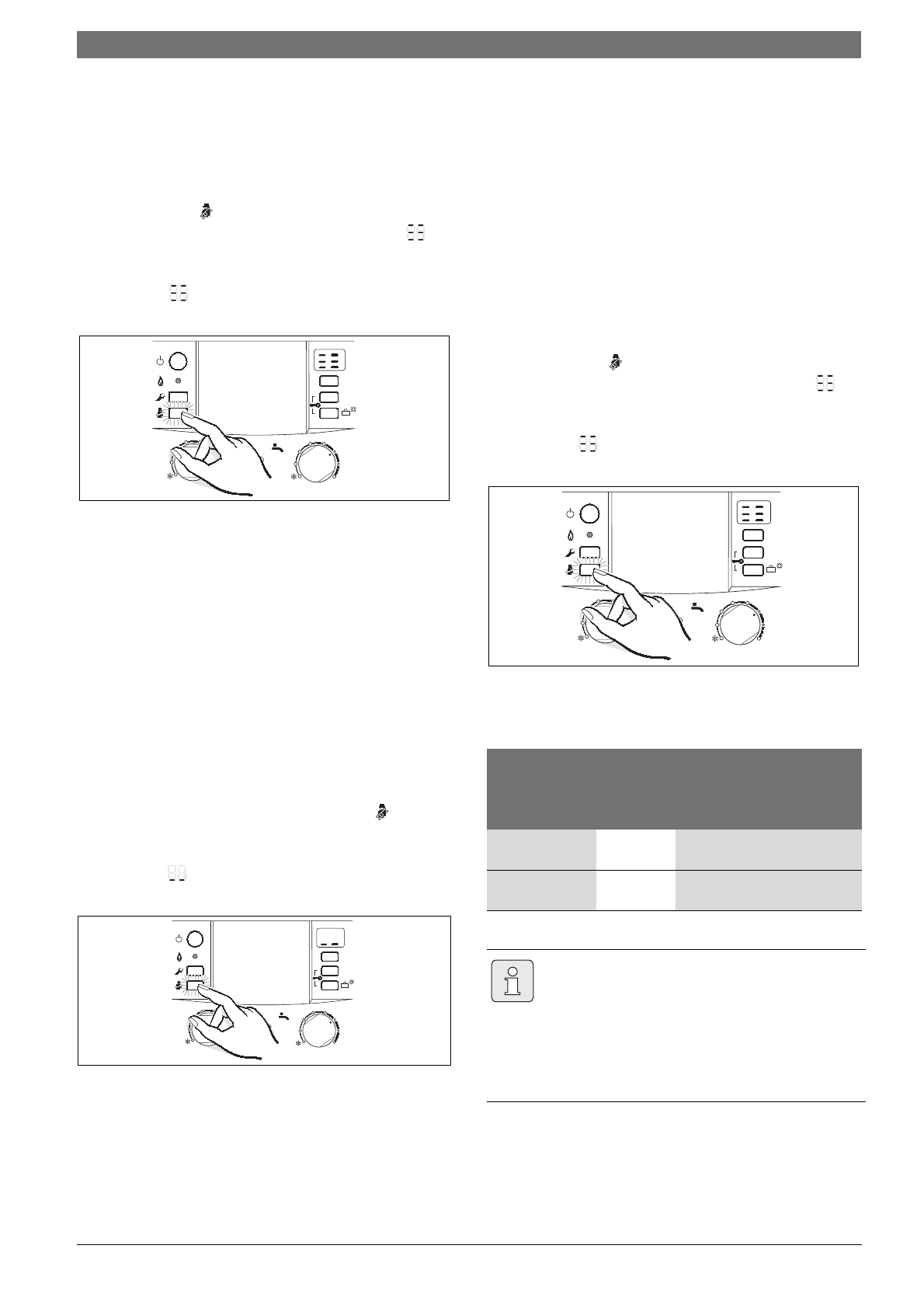

Переоборудование на другой вид газа
|
39
ru
6 720 613 217 (2007/10)
9.1.1
Метод настройки по давлению газа перед
форсункой
Давление газа перед форсункой при максимальной
тепловой мощности
B
Нажать кнопку
и удерживать ее нажатой прибл. в
течение 5 сек., пока на дисплее не появится
.
Кнопка загорается, и на дисплее появляется
температура подающей линии попеременно с
символом
=
максимальная номинальная
мощность
.
Рис 42
B
Отвинтить пробку на измерительном патрубке для
измерения давления перед форсункой (3) и
подсоединить U-образный манометр.
B
Снять крышку (65).
B
Взять «макс.» указанное значение давления газа
перед форсункой, приведенное в таблице на
стр. 54. Отрегулировать давление перед форсункой
при помощи винта регулировки макс. расхода газа
(63). При вращении вправо подача газа возрастает,
а при вращении влево - уменьшается.
Давление перед форсункой при минимальной
тепловой мощности
B
Дважды кратковременно нажать кнопку
.
Кнопка загорается, и на дисплее появляется
температура подающей линии попеременно с
символом
=
минимальная номинальная
мощность
.
Рис 43
B
Взять значение давления газа перед форсункой,
указанное для «мин.» (мбар), из таблицы на стр. 54.
Установить давление газа перед форсункой
посредством установочного винта подачи газа (64).
B
Проверить и при необходимости скорректировать
установленное минимальное и максимальное
значение.
Проверка сетевого давления газа
B
Выключить газовый отопительный прибор и
закрыть газовый кран, снять U-образный манометр
и затянуть пробку (3).
B
Отвинтить пробку на измерительном патрубке
сетевого давления газа (7) и подсоединить
измеритель давления.
B
Открыть газовый кран и включить прибор.
B
Нажать кнопку
и удерживать ее нажатой прибл. в
течение 5 сек., пока на дисплее не появится
.
Кнопка загорается, и на дисплее появляется
температура подающей линии попеременно с
символом
=
максимальная номинальная
мощность
.
Рис 44
B
Требуемое давление подаваемого газа проверить
по таблице.
max
1
2
3
4
5
6
eco
reset
6 720 613 303-20.1O
max
1
2
3
4
e
6
max
1
2
3
4
5
6
6 720 613 303-21.1O
eco
reset
max
1
2
3
4
e
6
Вид газа
Номи-
нальное
давление
[мбар]
Допустимый диапазон
давления при макс.
номsинальной тепловой
мощности [мбар]
Природный
газ H (23)
13
10.5 - 16
Сжиженный
газ
30
25 - 35
Таб. 21
При сетевом давлении ниже или выше
указанных значений вводить в действие
прибор запрещается. Определить причину
и устранить неисправность. Если это
невозможно, то перекрыть подачу газа в
прибор и уведомить предприятие по
газоснабжению.
