10
|
Сведения о приборе
ru
6 720 613 217 (2007/10)
3.9

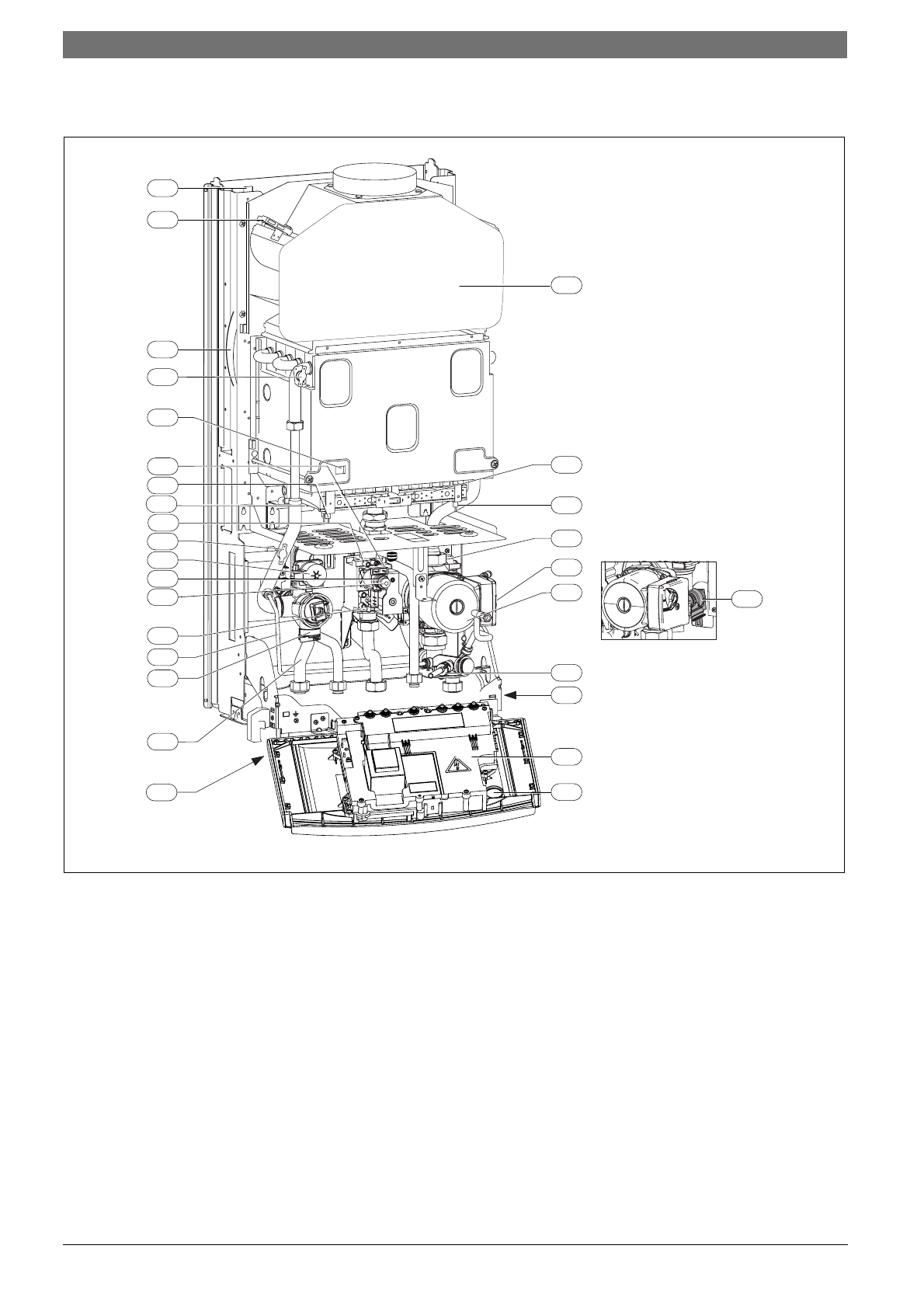

Конструкция прибора ZSC ...
Рис 4
3
Измерительный патрубок (давление газа перед
форсункой)
4
Heatronic 3
6
Ограничитель температуры
6.1
Контроль тяги (предохранитель потока)
6.2
Контроль тяги (камера сгорания)
7
Измерительный патрубок сетевого давления газа
8.1
Манометр
11
Байпас
15
Предохранительный клапан (oтoпительный кoнтур)
18
Отопительный насос
18.1
Переключатель частоты вращения насоса
20
Расширительный бак
27
Автоматический воздушный клапан
29
Поддон горелки с коллектором форсунок
32
Ионизационный контроль пламени
33
Запальный электрод
36
Датчик температуры в подающей магистрали
39
Предохранитель потока
43
Подающая магистраль отопительного контура
56
Газовая арматура
63
Регулировочный винт максимального расхода газа
64
Регулировочный винт минимального расхода газа
71
Подающая линия бойлера
72
Обратная линия бойлера
84
Двигатель 3-ходового клапана
88
3-ходовой клапан
102
Контрольное окно
120
Петли для навески
295
Наклейка с типом приборa
361.1
Сливной кран
418
Фирменная табличка
6 720 613 085 - 04.2O
6.1
120
20
6
102
84
88
7
64
63
33
56
3
36
11
43
39
27
18
18.1
361.1
418
8.1
4
32
29
6.2
295
15
