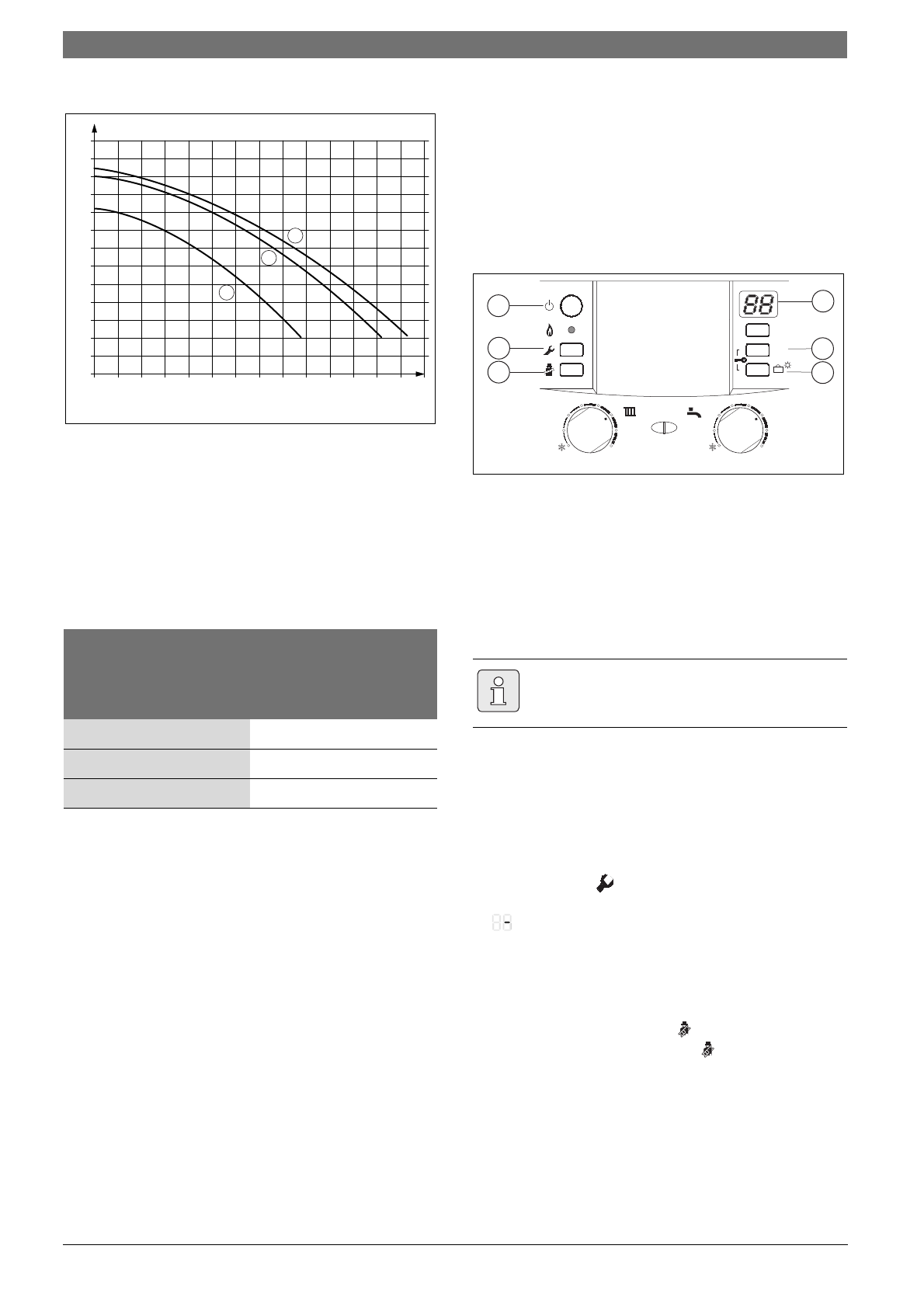

32
|
Индивидуальная настройка
ru
6 720 613 217 (2007/10)
Рис 38 Характеристики насосов при ZWC 28-3 (без
монтажной присоединительной панели)
1
Характеристическая кривая для положения
переключателя 1
2
Характеристическая кривая для положения
переключателя 2
3
Характеристическая кривая для положения
переключателя 3
H
Остаточный напор на трубопроводную сеть
Q
Расход оборотной воды
8.2
Настройки модуля Heatronic
8.2.1
Пользование устройством Heatronic
Устройство Heatronic обеспечивает удобную
настройку и проверку различных функций прибора.
Описание ограничено важнейшими сервисными
функциями.
Рис 39 Обзор элементов управления
1
Кнопка с изображением трубочиста
2
Клавиша Обслуживания
3
Кнопка включения/выключения
4
Дисплей
5
ZWC: кнопка eco, сервисные функции «вверх»
ZSC: сервисные функции «вверх»
6
Кнопка «отпуск», сервисные функции «вниз»
7
Индикатор работы
Выбор сервисной функции
Сервисные функции разделены на два уровня:
первый уровень
включает сервисные функции
до 7.C
,
второй 2. уровень
включает сервисные функции
с
8.A
.
Для вызова сервисной функции уровня 1:
B
Нажать кнопку
и удерживать в течение
примерно 3 секунд (на дисплее будет отображено
). Когда кнопка начнёт мигать, отпустить её.
На дисплее появляется цифра.буква, например, 1.A.
B
Нажимать кнопку (5) или кнопку (6) (
Æ
рисунок 39)
до тех пор, пока не будет отображена необходимая
сервисная функция.
B
Нажать и отпустить кнопку
.
После этого загорится кнопка
, на дисплее
покажется значение выбранной сервисной
функции.
Настроенная
номинальная
производительность
отопительного прибора
Рекомендованное
положение
переключателей
минимум - 18 кВт
1 - 3
18 - 25 кВт
2 - 3
25 - 28 кВт
3
Таб. 16
0
0
100
200
300
400
500
600
700
800
900
1000 1100 1200 1300
0,10
0,20
0,30
0,40
0,50
0,60
Q (l/h)
H
(bar)
6 720 613 085-18.3O
1
2
3
Измененные настройки действительны
только после их сохранения.
max
1
2
3
4
e
6
max
1
2
3
4
5
6
1
2
4
5
6
6 720 613 303-19.1O
eco
reset
3
