Установка прибора
|
17
ru
6 720 613 217 (2007/10)
5.3
Вставьте дюбели и крюки с резьбой
B
Снять упаковку, соблюдая при этом приведенные
на упаковке указания.
Крепление к стене
B
Специальной защиты стены не требуется. Стена
должна быть ровной и способной выдержать вес
прибора.
B
Приложенный к комплекту документации
монтажный шаблон прикрепить к стене, соблюдая
при этом минимальные боковые расстояния,
равные 10 мм (
Æ
рис. 2).
B
Проделать отверстия для крюков на винтах (
Ø
8 мм)
и монтажной присоединительной панели в
соответствии с монтажным шаблоном.

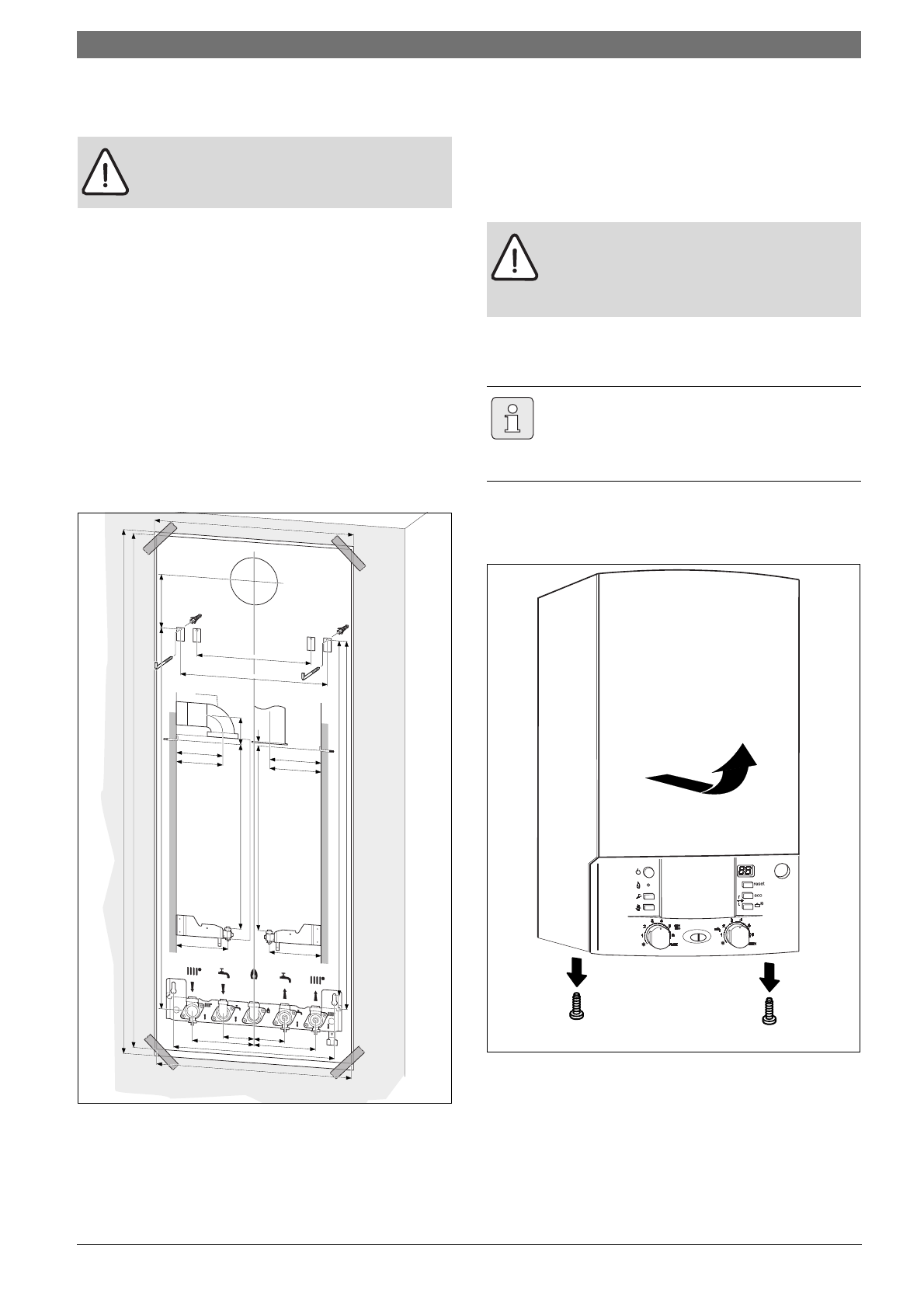

Рис 7
Монтажный шаблон
B
Снять монтажный шаблон.
B
Крюки с резьбой из комплекта поставки укрепить с
помощью дюбелей.
B
Монтажную присоединительную панель закрепить с
помощью прилагаемого крепёжного материала.
5.4
Монтаж прибора
B
Снять крепёжный материал с труб.
Снятие кожуха
B
Удалить два предохранительных винта на нижней
панели прибора.
B
Обшивку потянуть вперёд и снять движением вверх.
Рис 8
ОCTOPOЖНО:
Никогда не переносить
прибор, держа его за модуль Heatronic и
не опираться на него.
743,6
±
1
(771,6)
1080
(798,6)
120 (
Ø 60/100)
(120)
24
(771,6)
MT-ZC/ZSC/ZWC..-3MFA/ZWE..-5MFA
MT-ZC/ZSC/ZWC..-3MFK/ZWE..-5MFK
(771,6)
1100 (Page length / Sayfa olcuso)
65
±
0,5
65
±
0,5
A
B
C
D
8716011379 (2006/08)
E
130
±
0,5
130
±
0,5
340
410
420 (Page length / Sayfa olcuso)
(217,5)
(217,5)
310
±
1
(240)
SB
SB
Ø 60/100
6 720 613 085-06.1O
(222,7)ZWE..-5MFA
(195,8)ZC/ZSC/ZW
C..-3MFA
(220,3)ZWE..-5MFK
(215)ZC/ZSC/ZW
C..-3MFK
ОCTOPOЖНО:
Наличие грязи в
трубопроводной сети может привести к
повреждению прибора.
B
Промыть трубопроводную сеть.
Кожух закреплен двумя винтами (защита
от несанкционированного снятия).
B
Кожух должен быть постоянно защищен
при помощи этих винтов.
6 720 613 303-07.1O
1.
2.
1.
