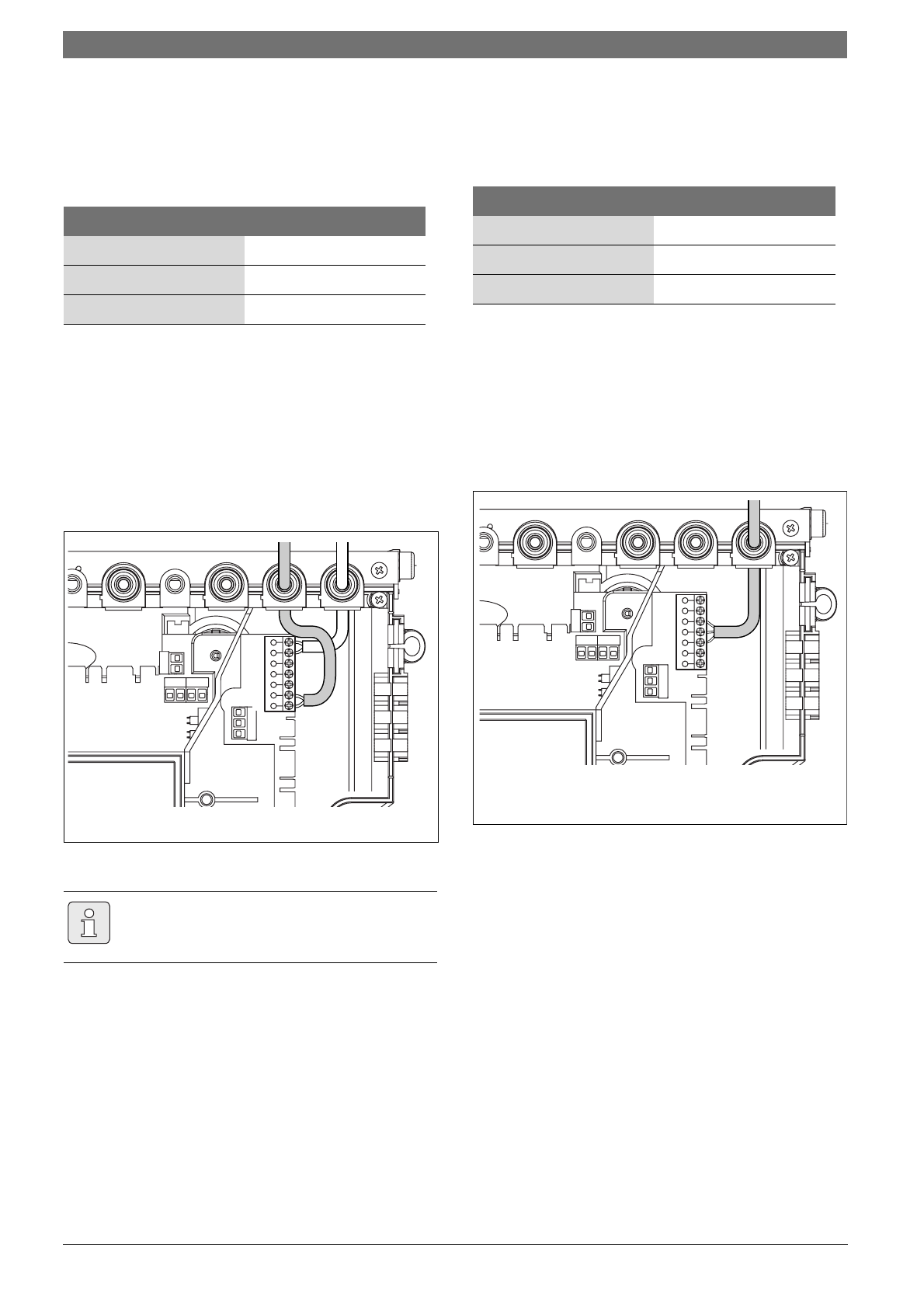

22
|
Электрические соединения
ru
6 720 613 217 (2007/10)
6.2.4
Подключение датчика наружной
температуры
B
Использовать провода следующего поперечного
сечения:
B
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B
Пропустить кабель подключения наружного датчика
через фиксатор для разгрузки от натяжения и
подсоединить к ST19 к клеммам A (клемма 1) и F
(клемма 2).
B
Закрепить кабель на фиксаторе для разгрузки от
напряжения.
Рис 18 Подключение наружного датчика
6.2.5
Подключить 24 В регулятор
B
Использовать провода следующего поперечного
сечения:
B
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B
Кабель подключения провести через деталь
разгрузки от натяжения и подключить на ST19 к
клеммам 1, 2 и 4.
B
Закрепить кабель на фиксаторе для разгрузки от
напряжения.
Рис 19 Подключение 24 В регулятора
Длина провода
Поперечное сечение
≤
20 м
0,75 - 1,5 мм
2
≤
30 м
1,0 - 1,5 мм
2
> 30 м
1,5 мм
2
Таб. 10
Использовать только протестированные
датчики наружной температуры (напр.,
номер заказа: 8 747 207 101-0).
ST19
6 720 612 229-16.2O
A
F
Длина провода
Поперечное сечение
≤
20 м
0,75 - 1,5 мм
2
≤
30 м
1,0 - 1,5 мм
2
> 30 м
1,5 мм
2
Таб. 11
ST19
6 720 613 085-13.1O
1
4
2
