Электрические соединения
|
23
ru
6 720 613 217 (2007/10)
6.2.6
Подключение бойлера
Бойлер косвенного нагрева и датчиком температуры
(NTC)
Бойлеры с датчиками температуры марки Bosch
подключаются непосредственно к электронной плате
прибора. Кабель со штекером входит в комплект
поставки бойлера.
B
Отломить пластмассовое ушко.
B
Вставить кабель датчика температуры бойлера.
B
Подключить штекер к электронной плате (ST15).

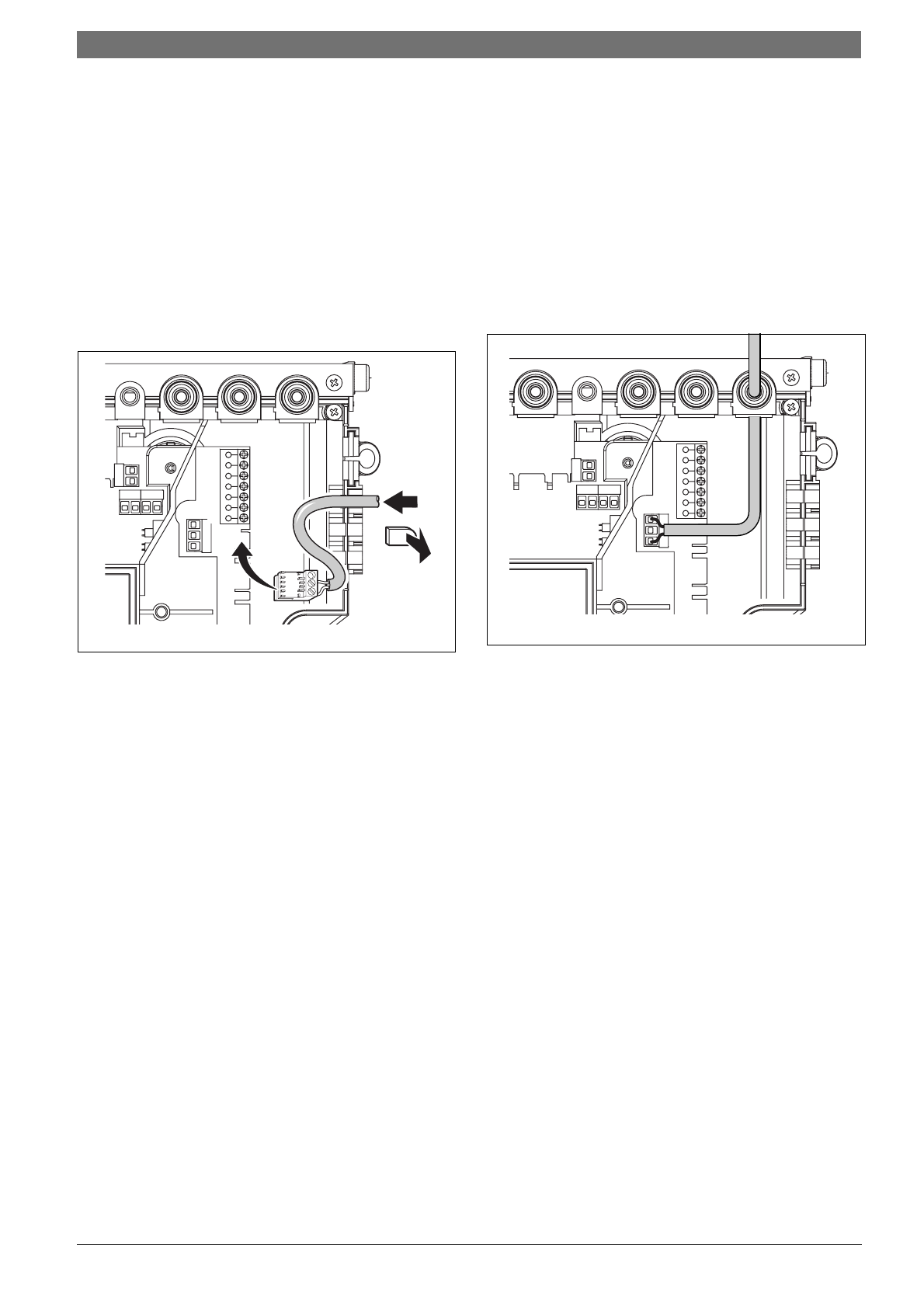

Рис 20 Разъем для подключения датчика температуры
бойлера (NTC)
Бойлер с косвенным подогревом с термостатом
B
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B
Провести кабель через фиксатор для разгрузки от
натяжения и следующим образом подключить
термостат бойлера к ST8:
–
L к 1
–
S к 3
B
Закрепить кабель на фиксаторе для разгрузки от
напряжения.
Рис 21 Подключение термостата бойлера
A
F
6 720 613 085-42.1O
ST15
ST8
6 720 613 085-41.1O
1
3
