Сведения о котле

 |

7

6 720 805 134 (2013/04)

Gaz 6000 W

2.9

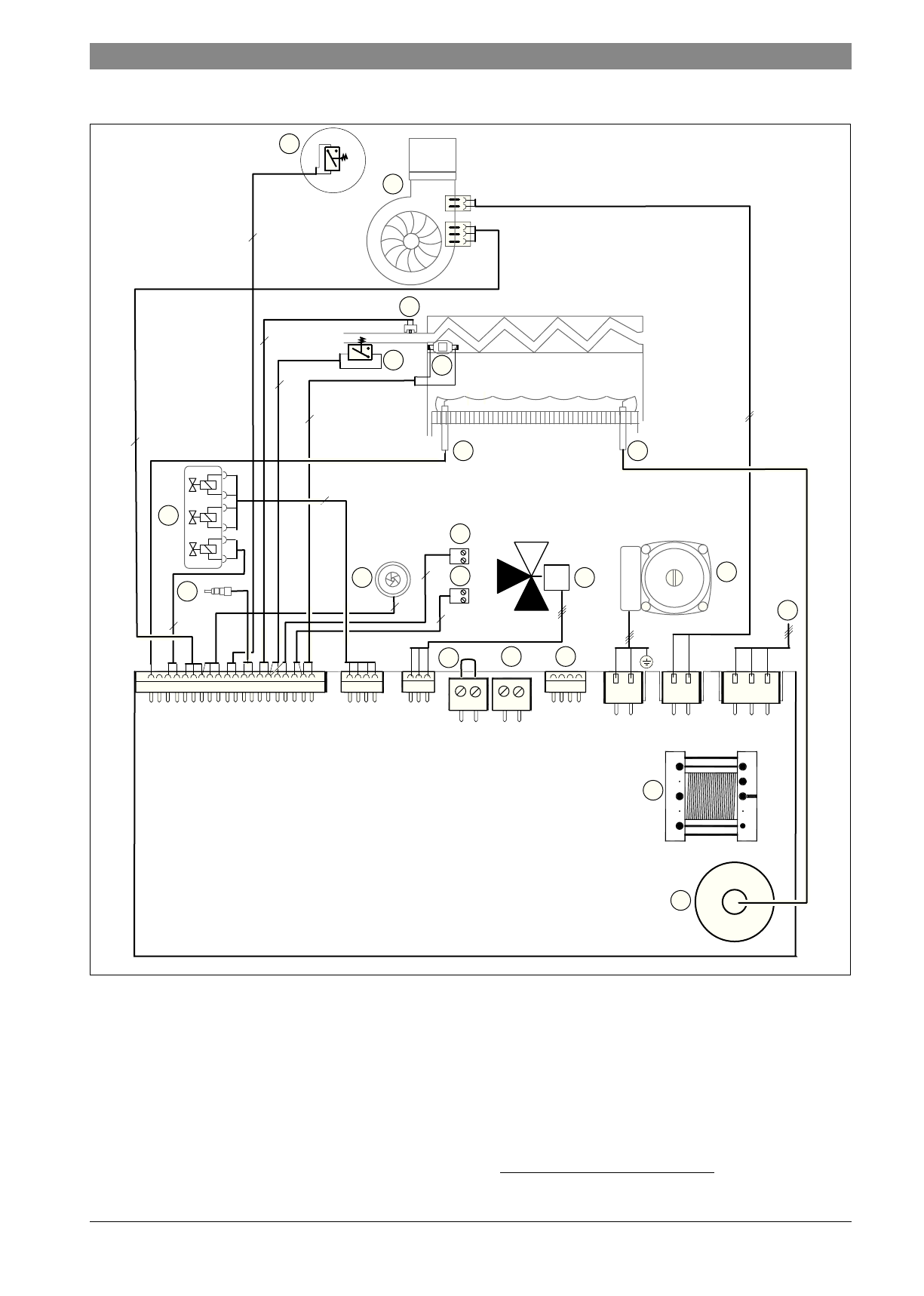

Электрическая схема

Рис. 5

[1]

Дифференциальное реле давления

[2]

Нагнетающий вентилятор

[3]

Датчик температуры подающей линии

[4]

Реле давления

[5]

Ограничитель температуры котловой воды

[6]

Электрод ионизации

[7]

Электрод розжига

[8]

Газовая арматура

[9]

Подключение датчика температуры бойлера (WBN 6000-..H..)

[10] Турбина (WBN 6000-..C..)
[11] Подключение сигнала тревоги (24 В =, макс. 40 мA)
[12] 3-ходовой клапан

[13] Насос котлового контура
[14] Датчик температуры горячей воды
[15] Соединительный провод 230 В
[16] Подключение OTM или регулятора On/Off

1)

[17] Подключение датчика наружной температуры
[18] Диагностический разъём
[19] Трансформатор
[20] Запальный трансформатор

6 720 806 640-20.1O

15

2

13

17

18

16

8

4

2

3

2

2

2

2

2

2

10

12

9

11

3

4

6

7

5

1

20

19

14

3

M

TH EXT

DIAG

PUMP

FAN

N  PE  L a

3 WAY

GV

1) Перед подключением удалить перемычку
