Электрические соединения
|
17
6 720 805 134 (2013/04)
Gaz 6000 W
5.7
Подключение к системе отвода дымовых газов
▶ Проверьте, установлено ли уплотнение на патрубке отвода
дымовых газов.
▶ Монтировать газоотводную арматуру и закрепить ее
прилагаемыми винтами.

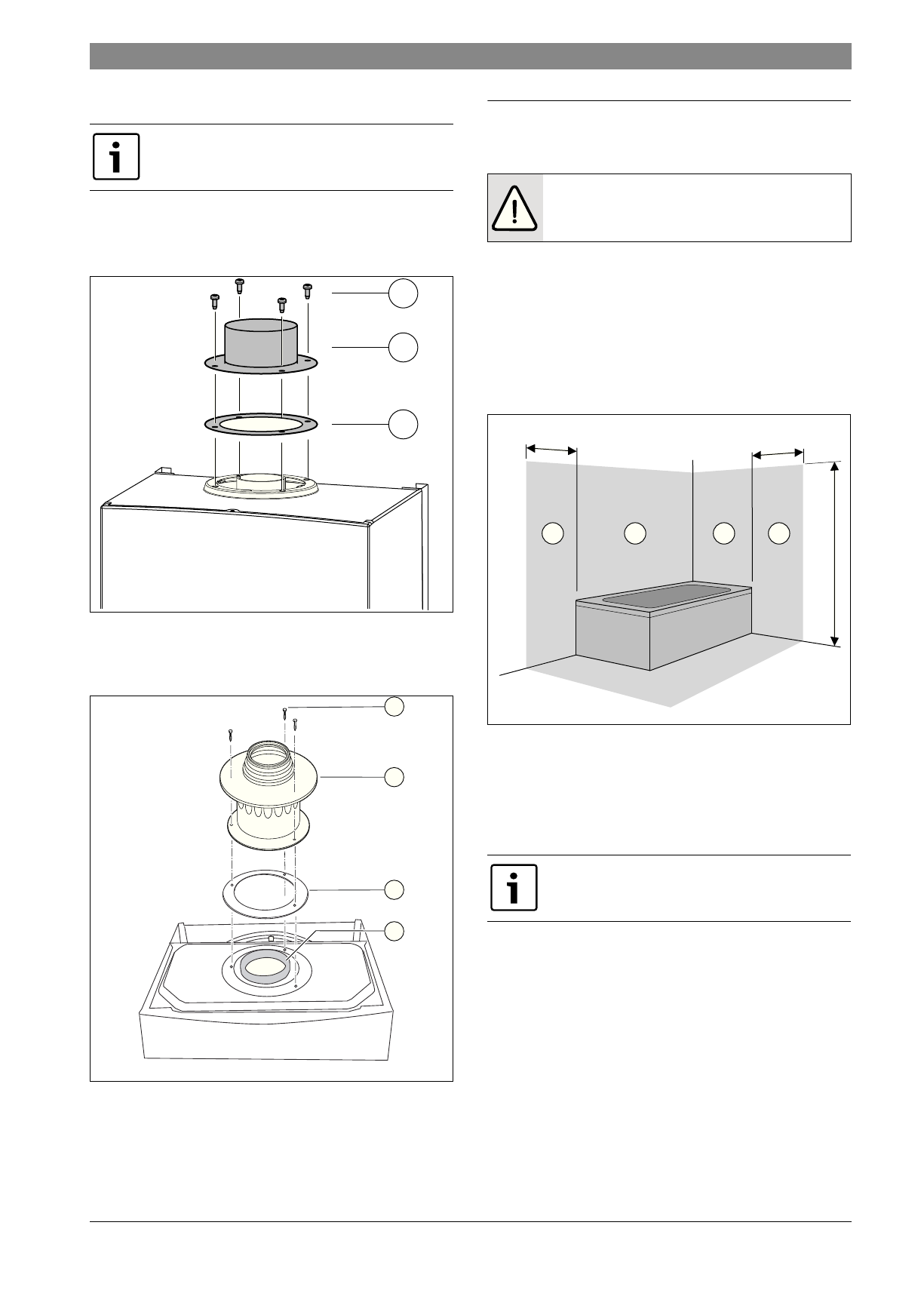

Рис. 17 Крепление переходника
[1]
Винты
[2]
Патрубок для отвода дымовых газов.
[3]
Уплотнение
Рис. 18 Установка переходника дымовых газов B
22
и дроссельной
диафрагмы
[1]
Винты
[2]
Переходник дымовых газов B
22
[3]
Дроссельная диафрагма 7 736 995 123
[4]
Уплотнение
▶ Проверьте герметичность тракта дымовых газов (
6
Электрические соединения
6.1
Общие указания
Вся регулирующая, управляющая и защитная арматура котла
прошла проверку и готова к эксплуатации.
Выполняйте требования местных энергоснабжающих организаций
относительно защитных мер (ПУЭ).
В помещениях с ванной или душем прибор устанавливать
запрещается.
К питающему кабелю нельзя подключать других потребителей.
В зоне безопасности 1 прокладывайте кабель вертикально вверх.
Рис. 19
[1]
Зона безопасности 1, непосредственно над ванной
[2]
Зона безопасности 2, расстояние 60 см от ванны/душа
Предохранители
Котёл защищён двумя предохранителями. Они находятся на
электронной плате (
6.2
Подключение прибора
Прибор поставляется с подсоединенным кабелем сетевого питания
без штекера.
▶ Монтировать на кабель сетевого питания подходящий штекер
-или-
▶ Плотно соединить кабель с распределителем.
▶ При недостаточной длине провода отсоедините его
(
▶ Если котёл подключен в зоне защиты 1 или 2, то отсоедините
провод (
глава 6.3.2) и используйте провод типа NYM-I 3 x
1,5 мм
2
.
Подробная информация приведена в инструкции по
монтажу соответствующего элемента системы отвода
дымовых газов.
6 720 806 640-09.1O
3
2
1
2
1
6 720 643 530-28.1O
3
4
OПACHO:
удар электрическим током!
▶ Перед выполнением работ на электрических узлах
обязательно отключить напряжение питания.
Дополнительные предохранители находятся на
крышке блока управления.
225 cm
6 720 612 659-13.3TT
2
2
1
1
60 cm
60 cm
