30

 |

Проверка/техобслуживание

Gaz 6000 W

6 720 805 134 (2013/04)

14.1.3 Проверьте сетчатый фильтр в трубе холодной воды

(WBN 6000-..C..)

1. Снимите скобу с турбины.
2. Выньте сетчатый фильтр из турбины вверх.
3. Проверьте загрязнение сетчатого фильтра.

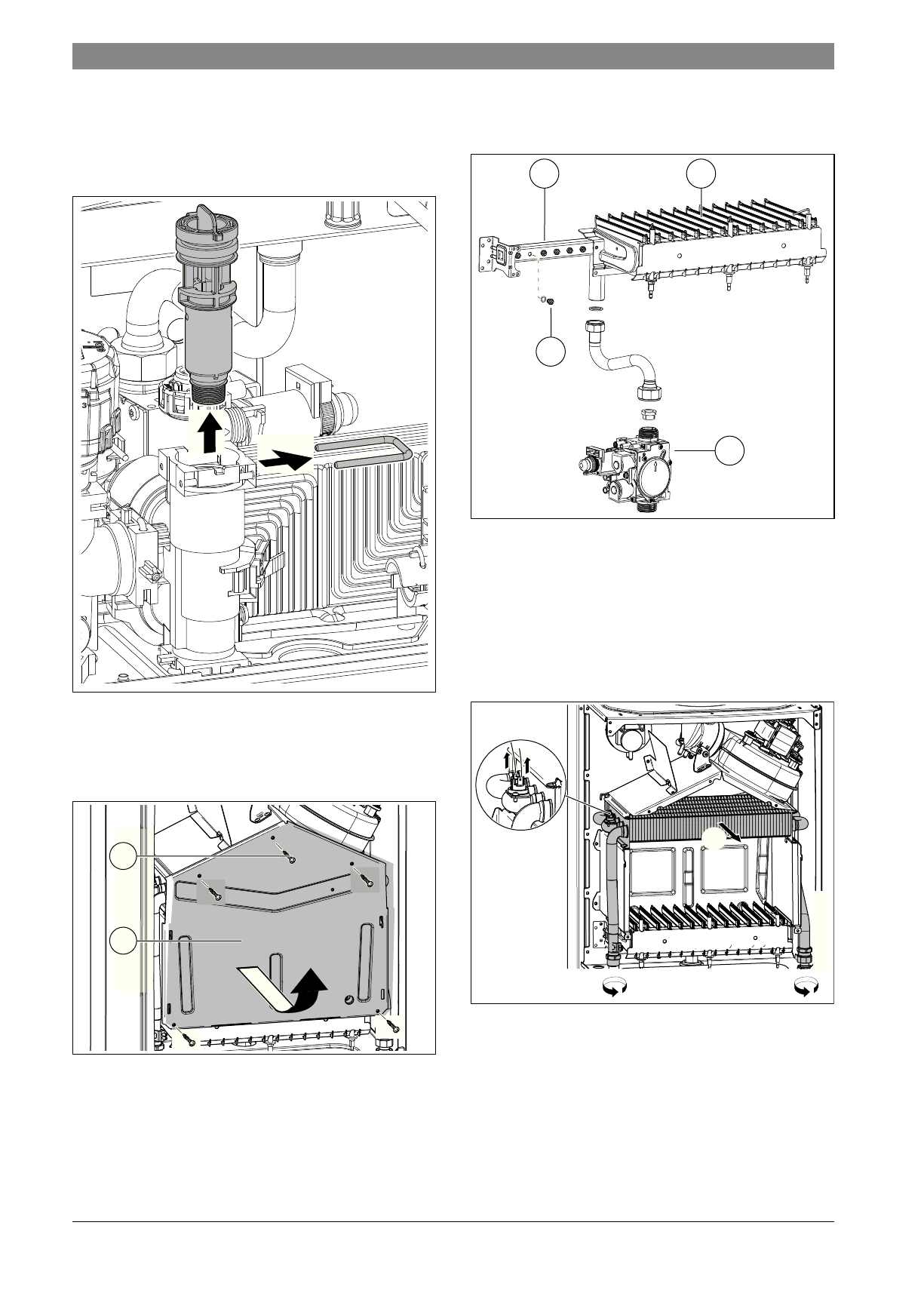

Рис. 36  Проверка сетчатого фильтра в трубе холодной воды (вид на

котёл сзади)

14.1.4 Очистка поддона горелки, форсунок и горелки sit

▶ Отверните пять винтов и снимите крышку камеры сгорания

вперёд и вверх.

Рис. 37  Открытие горелки

[1]

Винты

[2]

Крышка камеры сгорания

▶ Демонтируйте горелку.
▶ Демонтируйте стержень форсунки.
▶ Очистить горелку мягкой щеткой, чтобы убедиться в отсутствии

загрязнения на ламелях и форсунках.

Ни в коем случае не

очищать форсунки металлической щеткой

.

▶ Проверьте загрязнение электродов, при необходимости очистите

или замените.

▶ Проверить настройки подачи газа (



 стр. 26).

Рис. 38

[1]

Газовый коллектор

[2]

Половина горелки

[3]

Газовая арматура

[4]

Форсунка

14.1.5 Очистка нагревательного блока

1. Отсоедините кабель.
2. Разъедините резьбовые соединения.
3. Выньте теплообменник вперёд.

Рис. 39

▶ Промойте теплообменник водой с моющим средством и

установите его на место.

▶ Осторожно выпрямить согнувшиеся ламели на нагревательном

блоке.

2.

1.

6 720 806 640-22.1O

6 720 806 640-1

1.1O

1

2

3

1

2

4

6 720 806 640-10.2O

3.

2. 2.

6 720 806 640-15.1O

1.
